XT550 Shaft

System Easy-Laser® XT550 Shaft, nr kat. 12-1031

Urządzenie XT550 jest przeznaczone do użytku w strefach zagrożonych wybuchem (EX). Obowiązują specjalne certyfikaty EX; patrz dane techniczne. Przeczytaj i przestrzegaj poniższych instrukcji bezpieczeństwa. Ocena EX dotyczy tylko jednostek pomiarowych XT50 (nr kat. 12-1026 i 12-1027). Wsporniki, mocowania, walizka i inne akcesoria nie podlegają żadnej klasyfikacji EX i muszą zostać ocenione przez użytkownika przed użyciem w środowisku EX. Firma Easy-Laser nie ponosi odpowiedzialności za bezpieczeństwo akcesoriów EX. Tablet ecom Tab-Ex® posiada oddzielny certyfikat EX; patrz dane techniczne poniżej.
Przeczytaj i przestrzegaj instrukcji bezpieczeństwa opisanych poniżej.

System XT550 umożliwia wykonanie następujących czynności:

Osiowanie maszyny
Kontrola skręcenia podstawy
Kontrola luzu łożysk
Kontrola „kulawej łapy”
Dokumentowanie i udostępnianie wyników

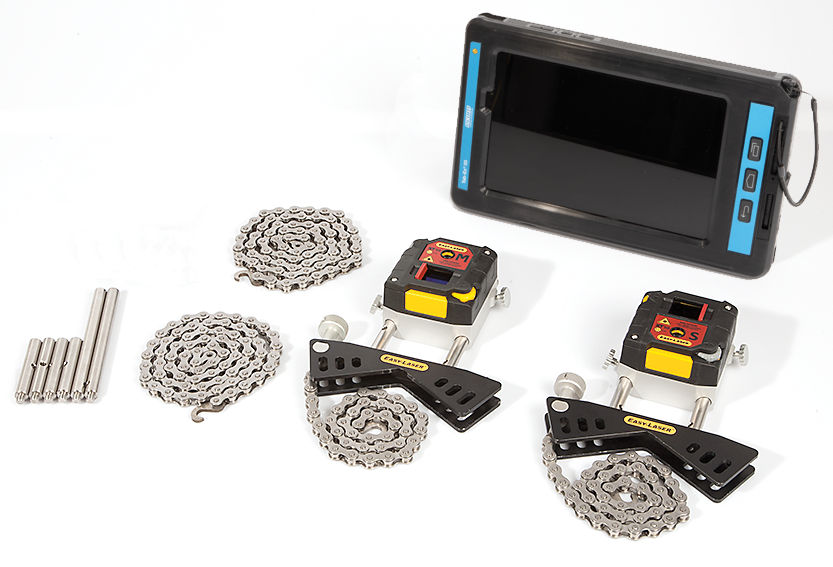

W skład systemu Easy-Laser® XT550 Shaft (12-1031) wchodzą:

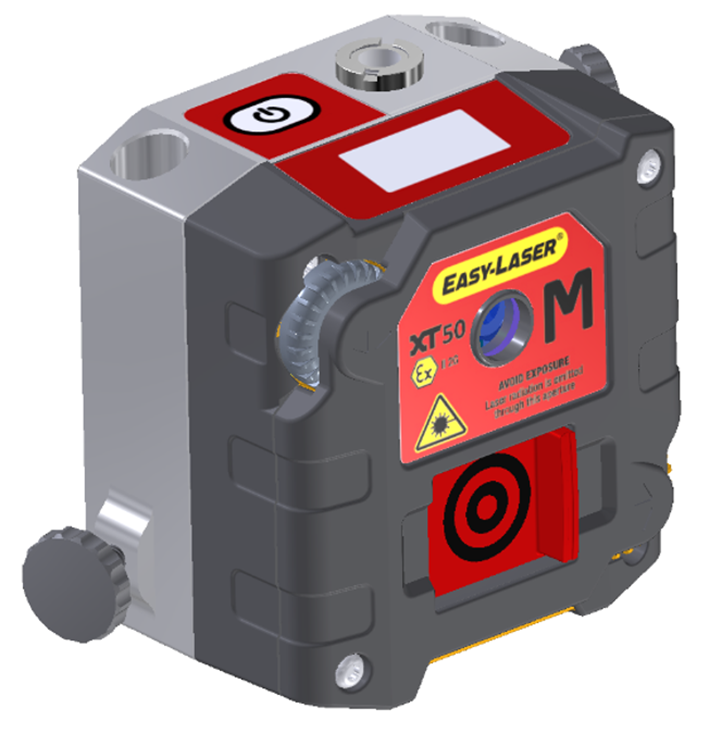

1	Jednostka pomiarowa XT50-M

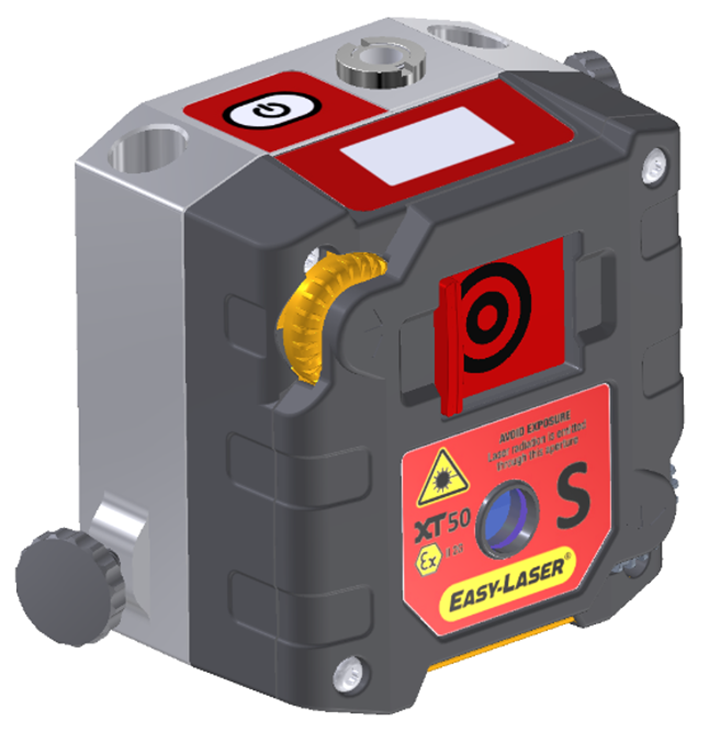

1	Jednostka pomiarowa XT50-S
2	Uchwyty wałów z łańcuchami i prętami
4	Pręty 60 mm
2	Pręty 120 mm
2	Łańcuchy przedłużające 900 mm
1	Taśma miernicza 3 m
1	Narzędzie do prętów
1	Ładowarka (100–240 V AC)
1	Rozgałęźnik DC do ładowania. Długość 1 m
1	Kabel USB
1	Skrócona instrukcja obsługi
1	Szmatka do czyszczenia optyki
1	Nośnik USB zawierający instrukcje
1	Walizka (z przewodzącego tworzywa, wyłożona pianką)

Tablet ecom Tab-Ex 03 (12-1327) jest sprzedawany oddzielnie i nie wchodzi w skład systemu XT550 Shaft (12-1031).

Tablet ecom Tab-Ex® 03 DZ1. (Pełną specyfikację techniczną można znaleźć na stronie www.ecom-ex.com)

Typ/rozmiar ekranu	Kolorowy ekran TFT o przekątnej 8 cali (1920 x 1200 pikseli)
System operacyjny	Android™ 12 lub nowszy
Czas pracy	Do 11 godz. bez przerwy
Komunikacja	Bluetooth® wer. 5.0. Wi-Fi 802.11 a/b/g/n/ac/ax (2,4 GHz + 5 GHz), 2x2 MIMO
Aparat	13 Mpix (tył), 5 Mpix (przód)
Temperatura pracy	Od -20 do +55°C [od -4 do +131°F]
Wymiary	SxWxG: 161,5 mm x 262,75 mm x 25,75 mm
Masa	Około 1100 g
Klasyfikacja ATEX/UKCA Ex	II 2G Ex db ia IIC T6 Gb IP64, II 2D Ex ia tb IIIC T80°C Db, Ta = od -20°C do +55°C
Numer certyfikatu Ex	EPS 22ATEX1055X, IECEx EPS 22.0014X
Ochrona przed czynnikami zewnętrznymi	IP64 zgodnie z EN/IEC 60079-0 (ATEX/IECEx)

Dane techniczne jednostek pomiarowych XT50. Patrz punkt Dane techniczne nadajnika laserowego XT50.

W przypadku braku sieci należy użyć kabla USB C do przesyłania wartości pomiarów z tabletu Ecom Tab-Ex do komputera, patrz rysunek powyżej. Do odczytu w Eksploratorze: Ten komputer\Easy Laser (SM T360)\Tablet\Android\data\com.easylaser.xt\files\Measurements.

UWAGA! Nie ładować urządzenia w obszarze iskrobezpiecznym. Używać tylko dostarczonej ładowarki firmy Easy-Laser.

Starsze wersje tabletów ecom:

Tablet ecom Tab-Ex® 01 DZ1. (Pełną specyfikację techniczną można znaleźć na stronie www.ecom-ex.com)

Typ/rozmiar ekranu	Kolorowy ekran TFT o przekątnej 8 cali
System operacyjny	Android™ 5.1.1
Czas pracy	Do 11 godz. bez przerwy
Komunikacja	Technologia bezprzewodowa BT LE4.0, Wi-Fi
Aparat	3 Mpix z lampą (tył), 1,3 Mpix (przód)
Temperatura pracy	-20°C ... +50°C
Wymiary	SxWxG: 162,1x256,0x33,3 mm
Masa	1250 g
Klasyfikacja ATEX	II 2G Ex db ia op is IIC T5 Gb II 2D Ex tb IIIC T100°C Db Ta = od -20°C do +50°C
IECEx	Ex db ia op is IIC T5 Gb Ex tb IIIC T100°C Db Ta = od -20°C do +50°C
Numer certyfikatu Ex	Sira 15ATEX1205X, IECEx SIR 15.0075X

Tablet ecom Tab-Ex® 02 DZ1. (Pełną specyfikację techniczną można znaleźć na stronie www.ecom-ex.com)

Typ/rozmiar ekranu	Kolorowy ekran TFT o przekątnej 8 cali
System operacyjny	Android™ Oreo 8.1 lub 9
Czas pracy	Do 11 godz. bez przerwy
Komunikacja	Technologia bezprzewodowa BT LE4.2, Wi-Fi
Aparat	8 Mpix z lampą (tył), 5 Mpix (przód)
Temperatura pracy	-20°C ... +50°C
Wymiary	SxWxG: 162,1x256,0x33,3 mm
Masa	1250 g
Klasyfikacja ATEX	II 2G Ex db ia op is IIC T5 Gb II 2D Ex tb ia op is IIIC T100°C Db Ta= od -20°C do +50°C
IECEx	Ex db ia op is IIC T5 Gb Ex tb ia op is IIIC T100°C Db Ta= od -20°C do +50°C
Numer certyfikatu Ex	Sira 19ATEX1017X, IECEx SIR 19.0012X

W przypadku braku sieci należy użyć kabla mini USB do przesyłania wartości pomiarów z tabletu Ecom Tab-Ex do komputera, patrz rysunek powyżej. Do odczytu w Eksploratorze: Ten komputer\Easy Laser (SM T360)\Tablet\Android\data\com.easylaser.xt\files\Measurements.
