Kalibracja poziomnicy elektronicznej XT22 w pionie

Przed kalibracją poziomnicy elektronicznej do pionowania należy skalibrować obie poziomnice elektroniczne do poziomowania. Aplikacja nie zawiera programu do kalibracji poziomnicy XT22 do pionowania. Dlatego kalibrację przeprowadza się ręcznie za pomocą programu WARTOŚCI.

UWAGA! Do kalibracji nadajnika laserowego XT22 można używać tylko detektora XT70.

Poziomowanie

  1. Wybierz , aby uruchomić program Wartości. Podłącz detektor i nadajnik laserowy.
  2. Przejdź do widoku Pomiar .

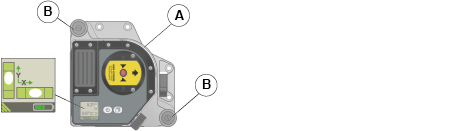

  3. Umieść nadajnik laserowy [A] na płaskiej, czystej i stabilnej powierzchni.
  4. Wypoziomuj nadajnik laserowy za pomocą poziomnic elektronicznych, używając śrub do regulacji nachylenia [B].



Osiowanie zgrubne

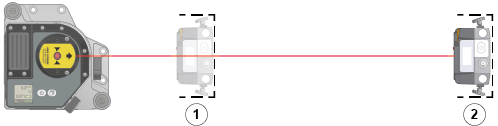

  1. Umieść detektor w pozycji 1 i przesuwaj go, aż wiązka laserowa trafi w środek.
  2. Zaznacz pozycję detektora.

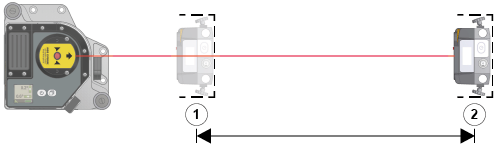

  3. Przesuń detektor w pozycję 2 i przesuwaj go, aż wiązka laserowa trafi w środek.
  4. Zaznacz pozycję detektora.

Minimalna odległość między pozycją A i pozycją B powinna wynosić 1 m, a najlepiej 5-10 m.



Zerowanie i odczyt wartości

  1. Przesuń detektor z powrotem w pozycję 1.
  2. Wybierz , aby wyzerować.
  3. Przesuń detektor w pozycję 2. Stuknij , aby zapisać wartość.



Mocowanie nadajnika laserowego w pionie

  1. Zamocuj nadajnik laserowy w pionie, wykorzystując uchwyt uniwersalny 12-1275 i/lub inne opcje mocowania.
  2. Wyosiuj zgrubnie detektor w pozycji 2 (±0,1 mm).

UWAGA! Nadajnik laserowy należy zamocować etykietą produktu XT22 skierowaną w górę. Patrz rysunek poniżej.





Zerowanie i regulacja

  1. Przesuń detektor z powrotem w pozycję 1.
  2. Wybierz , aby wyzerować.
  3. Przesuń detektor w pozycję 2.
  4. Reguluj nadajnik laserowy do uzyskania takiej samej wartości w pionie, jak w kroku 11, używając śruby do regulacji nachylenia [C].
  5. Powtarzaj kroki 14-17 do momentu uzyskania wartości 0 w pozycji 1 i prawidłowej wartości w pozycji 2.



Kalibracja poziomnicy

  1. Skalibruj poziomnicę elektroniczną z menu kontekstowego aplikacji nadajnika laserowego, wybierając opcję „Kalibruj Z”.



Weryfikacja dokładności kalibracji

  1. Powtórz kroki 4-18 i sprawdź odczyt ruchu poziomnicy elektronicznej. Odczyt ruchu poziomnicy elektronicznej powinien być teraz bliski zera.

.
