Pomiar

Konfiguracja

1. Umieść nadajnik laserowy na stole lub zamontuj go na statywie.
2. Stuknij cel, aby połączyć jednostkę pomiarową. Jeśli wymagany jest większy cel, stuknij .
3. Umieść jednostkę M w pobliżu nadajnika, w punkcie A.
4. Reguluj jednostkę M na prętach, aż laser trafi w środek celu.
5. Wybierz , aby wyzerować wartość. Będzie to punkt referencyjny numer jeden.
6. Przesuń jednostkę M do punktu B.
7. Reguluj wiązkę laserową za pomocą śruby C na stole pochylnym. Wypoziomuj do ± 0,1 mm.
8. Przesuń jednostkę M do punktu D.
9. Wyreguluj wiązkę laserową za pomocą śruby E na stole pochylnym. Wypoziomuj do ± 0,1 mm.

Powtarzaj procedurę, aż wszystkie trzy punkty referencyjne znajdą się w zakresie ± 0,1 mm.

	Stuknij, aby powiększyć cel.
	Wyzeruj wyświetlaną wartość. Punkt zerowy celu przesunie się do punktu lasera.
	Zmniejsz wyświetlaną wartość o połowę. Punkt zerowy celu przesunie się o połowę odległości w kierunku punktu lasera.
	Przywróć wartość bezwzględną. Punkt zerowy celu powróci na środek.

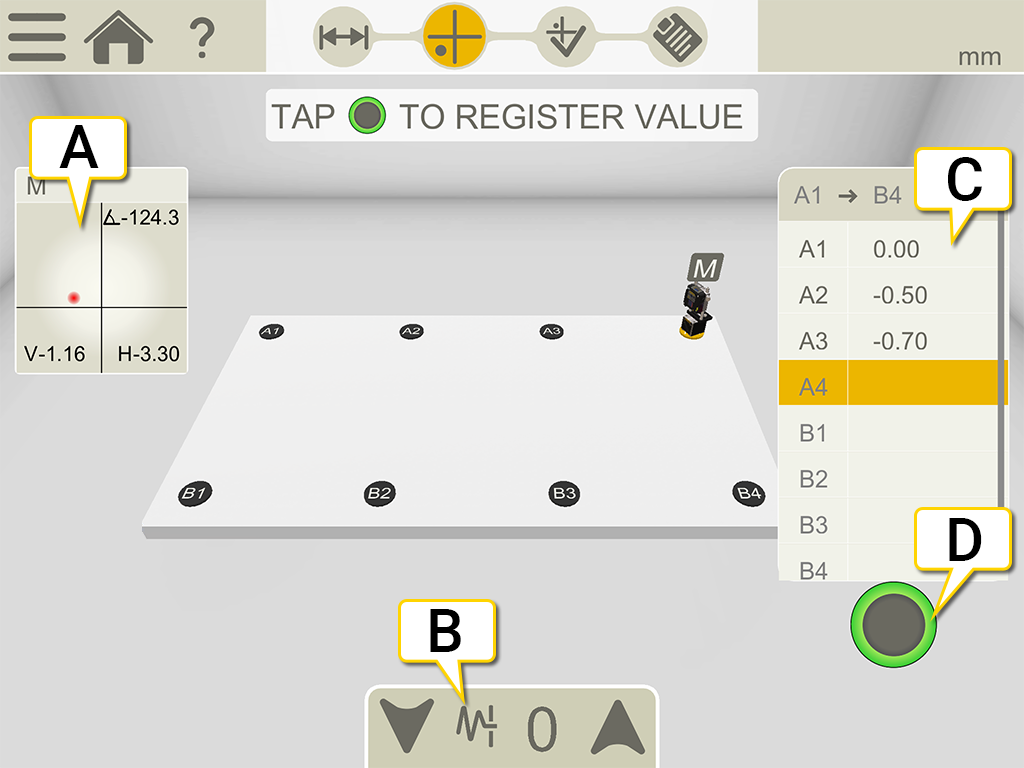

Pomiar

1. Stuknij , aby zarejestrować wartości. Najpierw mierzony punkt zostaje wyzerowany.
2. Stuknij , aby wyświetlić widok Wynik.

1. Stuknij, aby wybrać detektor.
2. Stuknij, aby wybrać filtr. Patrz punkt Filtr
3. Zarejestrowane wartości. Stuknij wartość, aby powtórzyć pomiar.
4. Stuknij, aby zarejestrować punkty.

Ostrzeżenie o krawędzi

Kiedy wiązka laserowa znajduje się blisko krawędzi, krawędź zostaje ostrzegawczo „podświetlona”. Przy aktywnym ostrzeżeniu dotyczącym krawędzi nadal można rejestrować wartości.
