Stożkowanie wiązki laserowej

W razie potrzeby przeprowadź „stożkowanie zgrubne”, używając kartki papieru.

1. Ustaw obydwa wsporniki na godz. 12.
2. Umieść kartkę papieru między prętami i celem na wsporniku M.
3. Zaznacz, gdzie wiązka laserowa trafia w papier.
4. Obróć jednostkę S o 180°. Użyj uchwytu.
5. Zaznacz, gdzie wiązka laserowa trafia w papier.
6. Ustaw wiązkę laserową na środku między dwoma zaznaczeniami. Użyj pokręteł na jednostce S.
7. Powtórz procedurę w przypadku jednostki M.

Stożkowanie od S do M

1. Ustaw obie jednostki na godz. 12.
2. Unieś jednostkę M, aby cel pojawił się na wsporniku, patrz rysunek poniżej.
3. Zaznacz, gdzie wiązka laserowa trafia w cel w pozycji A.
4. Obróć jednostkę S o 180°. Użyj uchwytu.
5. Zaznacz, gdzie wiązka laserowa trafia w cel w pozycji B.
6. Narysuj linię między pozycjami i zaznacz punkt środkowy między pozycjami A i B.
7. Ustaw wiązkę laserową na punkt środkowy, C. Użyj pokręteł na jednostce S.

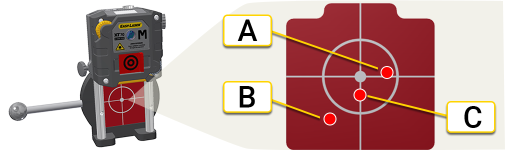

Maszyna M. Cel jest widoczny na wsporniku.



8. Ponownie obróć jednostkę S o 180°. Jeśli wiązka laserowa nie poruszy się w trakcie obracania, jest wystożkowana prawidłowo.
   Jeśli poruszy się o więcej niż 3 mm, powtórz kroki 3-7.
9. Odkręć pokrętła na wsporniku i reguluj, aż wiązka laserowa trafi w środek celu na wsporniku M.

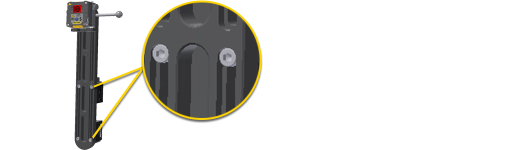

Odkręć pokrętła, aby wyregulować wspornik S.



Stożkowanie od M do S

1. Ustaw obie jednostki na godz. 12.
2. Opuść jednostkę M na prętach, aby ustawić ją w pozycji pomiarowej.
3. Unieś jednostkę S, aby pojawił się cel, patrz rysunek poniżej.
4. Zaznacz, gdzie wiązka laserowa trafia w cel w pozycji A.
5. Obróć jednostkę M o 180°. Użyj uchwytu.
6. Zaznacz, gdzie wiązka laserowa trafia w cel w pozycji B.
7. Narysuj linię między pozycjami i zaznacz punkt środkowy między pozycjami A i B.
8. Ustaw wiązkę laserową na punkt środkowy, C. Użyj pokręteł na jednostce M.
9. Ponownie obróć jednostkę M o 180°. Użyj uchwytu. Jeśli wiązka laserowa nie poruszy się w trakcie obracania, jest wystożkowana prawidłowo.
   Jeśli poruszy się o więcej niż 3 mm, powtórz kroki 4-8.
10. Reguluj maszynę ruchomą, aż wiązka laserowa trafi w środek celu na wsporniku S.

Upewnij się, że wiązki laserowe trafiają w środek celów na obu wspornikach.

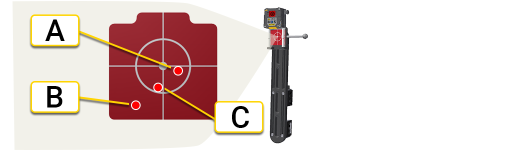

Maszyna S. Cel jest widoczny na wsporniku.



Regulacja wiązek laserowych

Następnie wyreguluj wiązkę laserową względem środków celu na jednostkach pomiarowych.

1. Opuść obie jednostki na prętach do pozycji pomiarowej.
2. Ustaw obie jednostki na godz. 12.

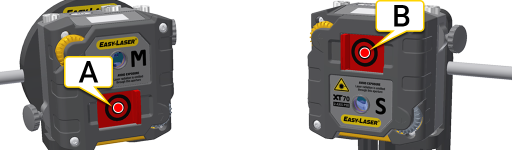

3. Reguluj wiązkę laserową, aż trafi w cel M (A na rysunku poniżej). Użyj pokręteł na jednostce S.
4. Reguluj wiązkę laserową, aż trafi w cel S (B na rysunku poniżej). Użyj pokręteł na jednostce M.

1. Wyreguluj jednostkę S względem środka celu M.
2. Wyreguluj jednostkę M względem środka celu S.
