Guia de Ajuste

Unidades de medição que podem ser usadas: XT50 e XT70.

Na Guia de Ajuste, apenas valores simulados são exibidos. Ao usar este recurso, você pode simular ajustes nos pés da máquina antes de fazer o ajuste real. A Guia de Ajuste é especialmente útil para investigar o efeito no alinhamento devido à adição de calços de espessura conhecida aos pés da máquina.

1. Toque em e . Disponível somente quando você tiver feito uma medição.
2. Toque no pé que deseja ajustar.
3. Simule um ajuste.

4. Toque em para retornar à tela anterior.

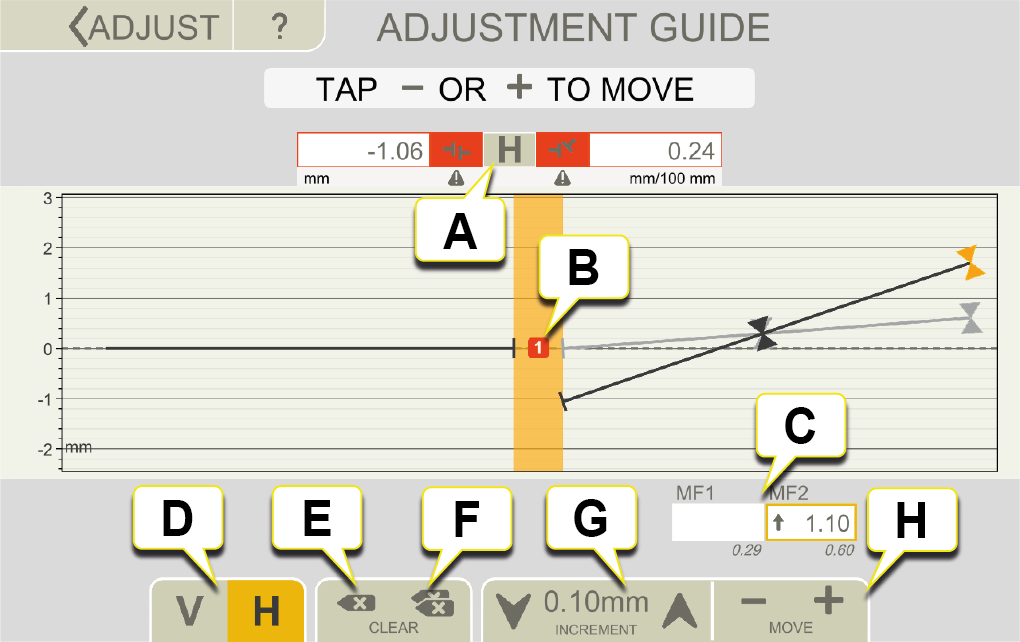

1. Valores paralelo e ângulo.

2. Número do engate. A cor indica tolerância. Vá para Tolerância
3. Toque para selecionar simulação de movimento. Em seguida, use setas para alterar os valores (veja G abaixo).

4. Toque para alternar entre as exibições vertical (V) ou horizontal (H).

5. Toque para limpar o valor selecionado.
6. Toque para limpar todos os valores inseridos.
7. Incremente o valor. Toque nas setas para alterar o valor do incremento.
8. Toque para ajustar os valores verticais ou horizontais simulados.
