Compensação térmica

Durante a operação normal, as máquinas são influenciadas por diferentes fatores e forças. A mais comum dessas alterações é a mudança de temperatura da máquina. Isso causa um aumento na altura do eixo. Esse fenômeno é denominado dilatação térmica. Para compensar a dilatação térmica, insira valores para a compensação da condição fria. Pode ser necessário colocar a máquina fria off-line um pouco mais para baixo para permitir a dilatação térmica.

Para compensar a dilatação térmica, os valores de deslocamento e ângulo são usados. Os valores de deslocamento e ângulo são baseados em um ponto de cálculo:

• Para flexível curto, o ponto de cálculo está no centro do engate.
• Para o eixo espaçador, o ponto de cálculo está à esquerda do eixo espaçador.

Não é possível ter o acoplamento e a compensação dos pés na mesma máquina.



Defina a compensação no acoplamento

1. Toque em no engate.
2. Toque em para abrir a exibição Compensação Térmica.
3. Insira os valores para compensação Vertical e/ou Horizontal. Ao inserir os valores de compensação, a máquina se tornará azul.
4. Toque em para retornar à exibição Preparação.

Os valores de compensação estarão visíveis no relatório.

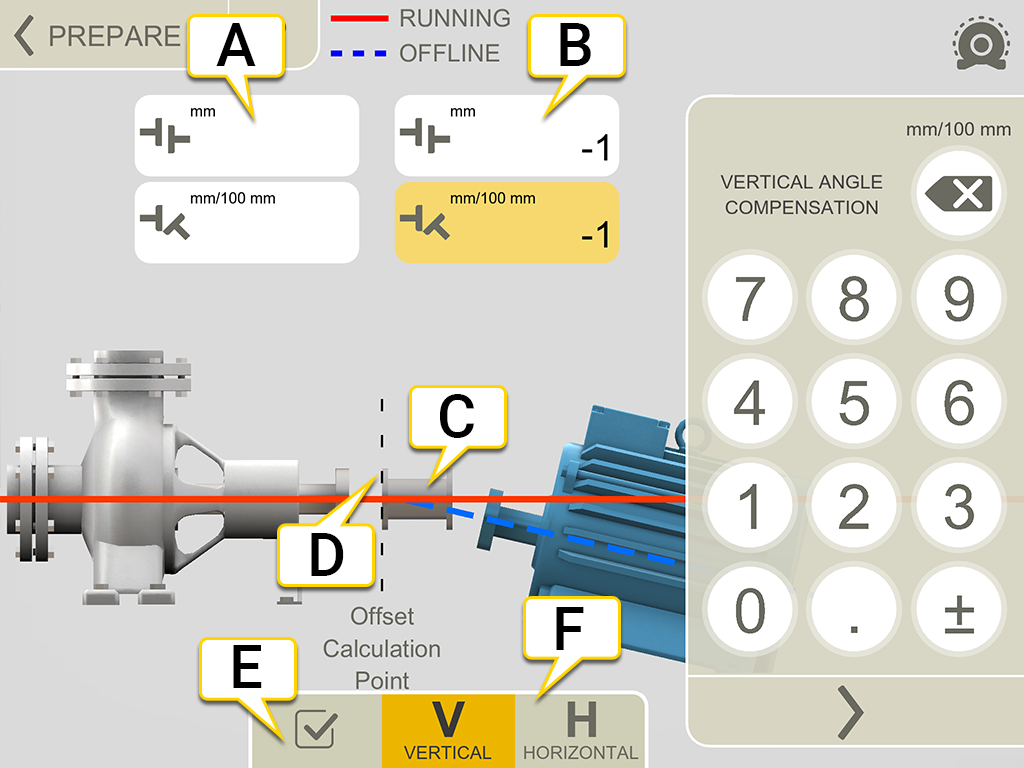

1. Valores paralelo e ângulo para a máquina à esquerda.
2. Valores paralelo e ângulo para a máquina à direita.
3. Eixo espaçador.
4. O ponto de cálculo está à esquerda do eixo espaçador.
5. Ativar/desativar a compensação térmica. Se você desligar, os valores serão salvos, mas não serão usados.
   No trem de máquinas, isso irá afetar todos os engates do trem.
6. Mostrar exibição V (vertical) ou H (horizontal).

NOTA! Não é possível ter o acoplamento e a compensação dos pés na mesma máquina.

Defina a compensação nos pés

Os valores são inseridos no primeiro e no último pé da máquina. Se a máquina tiver mais de dois pés, os valores calculados sobre eles são apresentados no relatório.

1. Digite as distâncias.
2. Toque em na máquina.
3. Toque em para abrir a exibição Compensação Térmica.
4. Insira os valores para compensação Vertical e/ou Horizontal. Ao inserir os valores de compensação, a máquina se tornará azul.
5. Toque em para retornar à exibição Preparação.

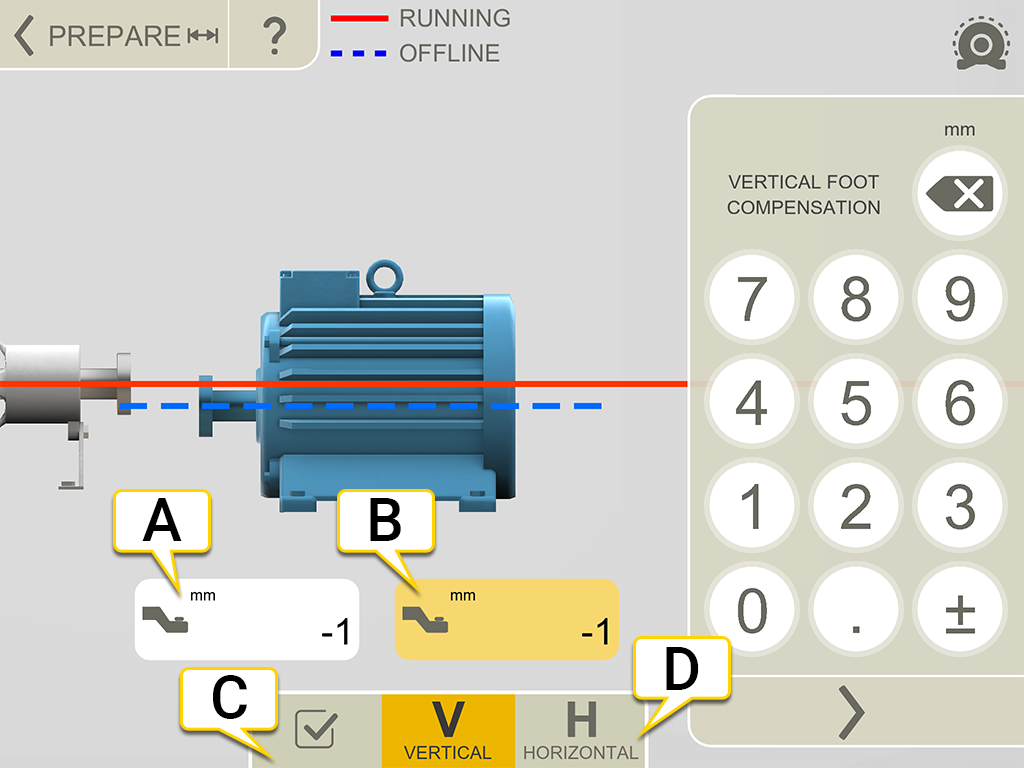

1. Valor de pés para o primeiro pé.
2. Valor de pés para o último pé.
3. Ativar/desativar a compensação térmica. Se você desligar, os valores serão salvos, mas não serão usados.
   No trem de máquinas, isso irá afetar todos os engates do trem.
4. Mostrar exibição V (vertical) ou H (horizontal).

NOTA! Não é possível ter o acoplamento e a compensação dos pés na mesma máquina.

Exemplo sem compensação

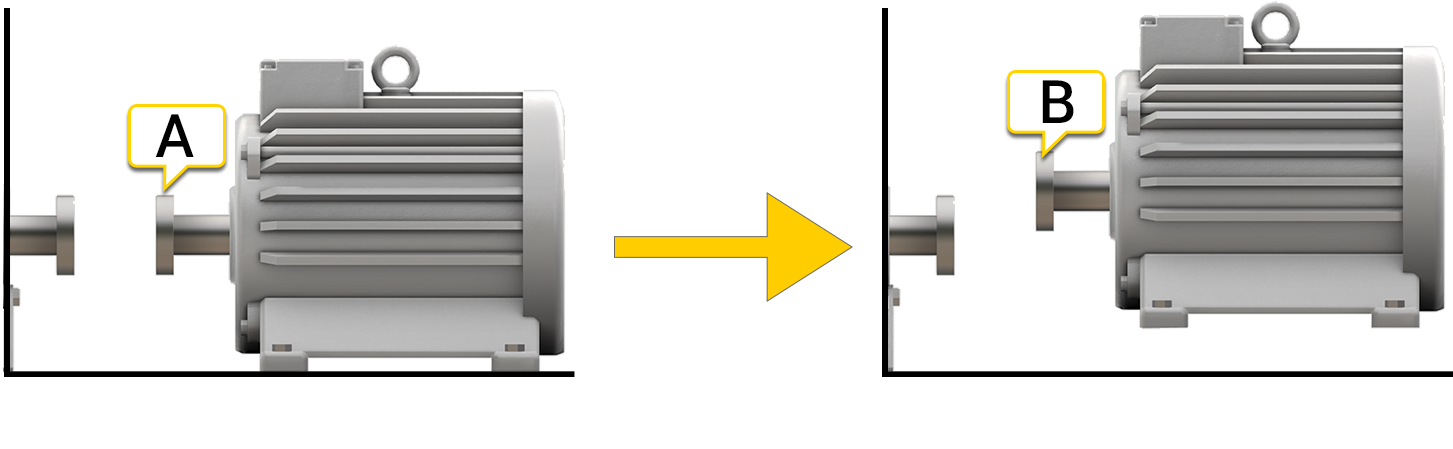

A. Off-line, nenhuma compensação definida. As máquinas estão alinhadas.

B. Em funcionamento, a máquina "cresce" 5 mm, e não estará mais alinhada.



Exemplo com compensação

Neste exemplo, pressupomos um crescimento térmico de +5 mm na condição QUENTE. Portanto, compensamos com -5 mm em condição off-line.

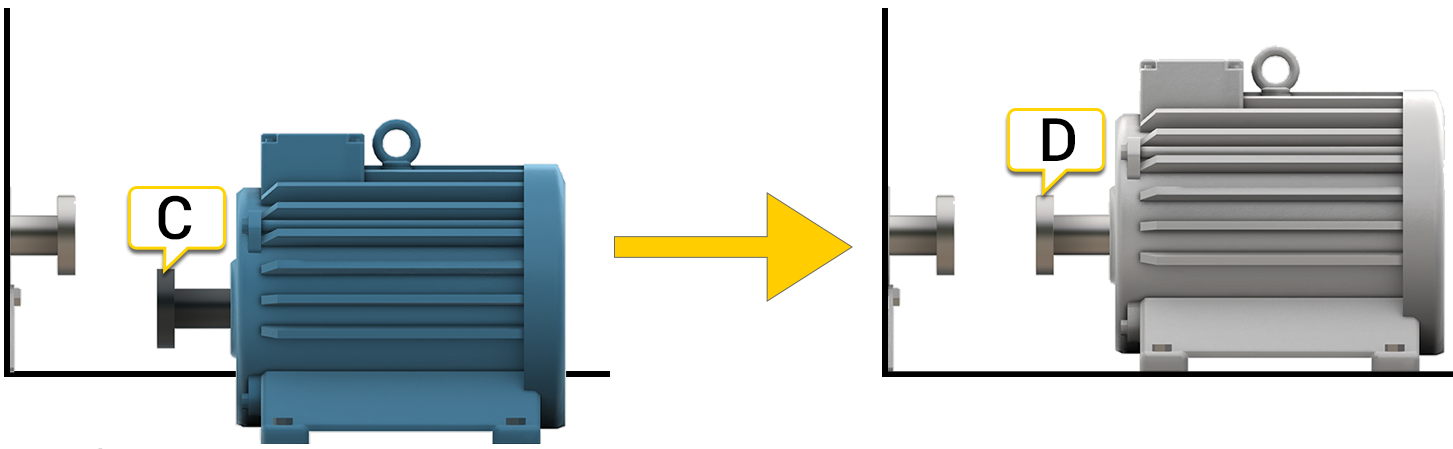

C. Off-line, uma compensação de -5 mm foi definida.

D. Em funcionamento a máquina crescerá e estará perfeitamente alinhada!
