Largura e diâmetro da roldana

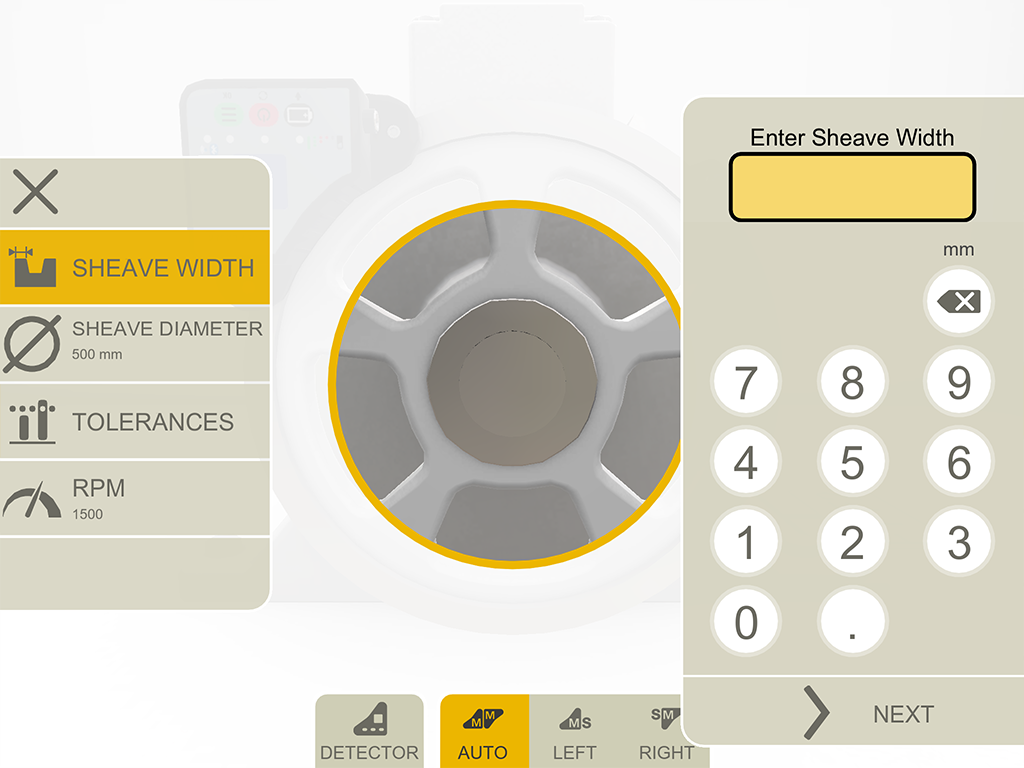

Insira a largura da roldana no programa

A distância das correias até a face axial da polia pode ser diferente nas duas polias. Para calcular um possível deslocamento, o sistema requer as larguras de face de ambas as roldanas.

  1. Toque em para abrir as propriedades da máquina.
  2. Meça a distância da correia até a face axial da polia.
  3. Insira o valor.



Largura diferente da roldana sem o programa

Se as polias tiverem larguras de face diferentes, basta adicionar ou subtrair a diferença do valor zero para obter o valor que possibilitará um alinhamento perfeito.

Roldanas com diferentes larguras de face.



Diâmetros de polias

Toque e insira o diâmetro da roldana. O diâmetro será visível no relatório.
