Direcionar o feixe do laser

Se necessário, execute um "cone áspero" usando um pedaço de papel.

1. Coloque os dois suportes na posição de 12 horas.
2. Coloque um pedaço de papel entre as hastes e o alvo no suporte M.
3. Faça uma marca onde o feixe de laser atinge o papel.
4. Gire a unidade S 180°. Use o cabo.
5. Faça uma marca onde o feixe de laser atinge o papel.
6. Ajuste o feixe de laser de modo que fique no meio, entre as duas marcas. Utilize os parafusos na unidade S.
7. Repita o procedimento com a unidade M.

Cone de S a M

1. Coloque ambas as unidades na posição de 12 horas.
2. Mova a unidade M para cima para mostrar o alvo no suporte, veja a imagem abaixo.
3. Observe onde o feixe do laser atinge o alvo na posição A.
4. Gire a unidade S 180°. Use o cabo.
5. Observe onde o feixe do laser atinge o alvo na posição B.
6. Desenhe uma linha entre as posições e marque o ponto médio entre as posições A e B.
7. Ajuste o feixe de laser para o ponto médio C. Utilize os parafusos na unidade S.

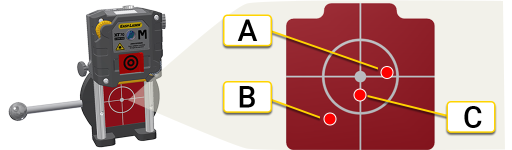

Máquina M. O alvo é visível no suporte.



8. Gire a unidade S 180° novamente. Se o feixe do laser não se mover quando você girar, significa que está corretamente direcionado.
   Caso se mova mais de 3 mm, repita as etapas de 3 a 7.
9. Afrouxe os parafusos no suporte e ajuste-o até que o feixe de laser atinja o centro do alvo no suporte M.

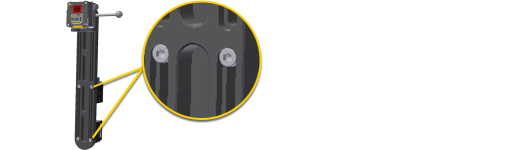

Afrouxe os parafusos para ajustar o suporte S



Cone de M a S

1. Coloque ambas as unidades na posição de 12 horas.
2. Mova a unidade M para baixo nas hastes para colocá-la na posição de medição.
3. Mova a unidade S para cima para mostrar o alvo, veja a imagem abaixo.
4. Observe onde o feixe do laser atinge o alvo na posição A.
5. Gire a unidade M 180°. Use o cabo.
6. Observe onde o feixe do laser atinge o alvo na posição B.
7. Desenhe uma linha entre as posições e marque o ponto médio entre as posições A e B.
8. Ajuste o feixe de laser para o ponto médio C. Utilize os parafusos na unidade M.
9. Gire a unidade M 180° novamente. Use o cabo. Se o feixe do laser não se mover quando você girar, significa que está corretamente direcionado.
   Se ele se mover mais de 3 mm, repita as etapas de 4 a 8.
10. Ajuste a máquina móvel até que o feixe do laser atinja o centro do alvo no suporte S.

Certifique-se de que o feixe de laser atinja os centros do alvo em ambos os suportes.

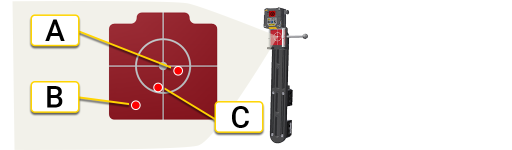

Máquina S. O alvo é visível no suporte.



Ajuste os feixes de laser

Agora você deverá ajustar o feixe de laser em relação aos centros do alvo nas unidades de medição.

1. Mova ambas as unidades para baixo nas hastes, para a posição de medição.
2. Coloque ambas as unidades na posição de 12 horas.

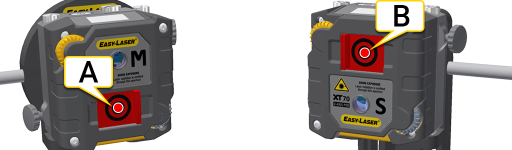

3. Ajuste o feixe de laser até que ele atinja o centro do alvo M (A na imagem abaixo). Utilize os parafusos na unidade S.
4. Ajuste o feixe de laser até que ele atinja o centro do alvo S (B na imagem abaixo). Utilize os parafusos na unidade M.

1. Ajuste a unidade S em relação ao centro do alvo M.
2. Ajuste a unidade M em relação ao centro do alvo S.
