Medir usando Varredura contínua

Gravação automática dos valores de medição durante a varredura contínua do eixo.

Não há limite quanto ao número de pontos.

Preparativos

Antes de começar a medir, certifique-se de ter feito as preparações necessárias.

• Montar as unidades de medição. A "Varredura contínua" está disponível quando você usa unidades de medição XT60.
• Para calcular resultados, você precisa inserir pelo menos a distância entre as unidades de medição, vá para Digite as distâncias.
• Toque em um alvo para conectar unidades de medição. Vá para Selecione as unidades de medição.
• Se necessário, execute um alinhamento aproximado.

• Se necessário, meça o Softfoot. Vá para Softfoot

Medir

É possível alternar entre os métodos de medição antes de registrar um valor. Filtro não fica disponível quando você mede com Varredura.

1. Toque em na guia para selecionar o método Varredura contínua.
2. Ajuste o laser ao centro dos alvos. Se necessário, ajuste as unidades nas hastes e use os botões de ajuste do laser.
3. Toque em para iniciar a medição.
4. Gire os eixos. Gire os eixos o máximo possível para um resultado mais exato.
5. Toque em para parar a medição.
6. Toque em para acessar a exibição Resultados, ou toque em para medir novamente.

Os valores registrados serão gravados quando você deixar a exibição Medição. Se você retornar à exibição Medição, será possível fazer uma nova medição.

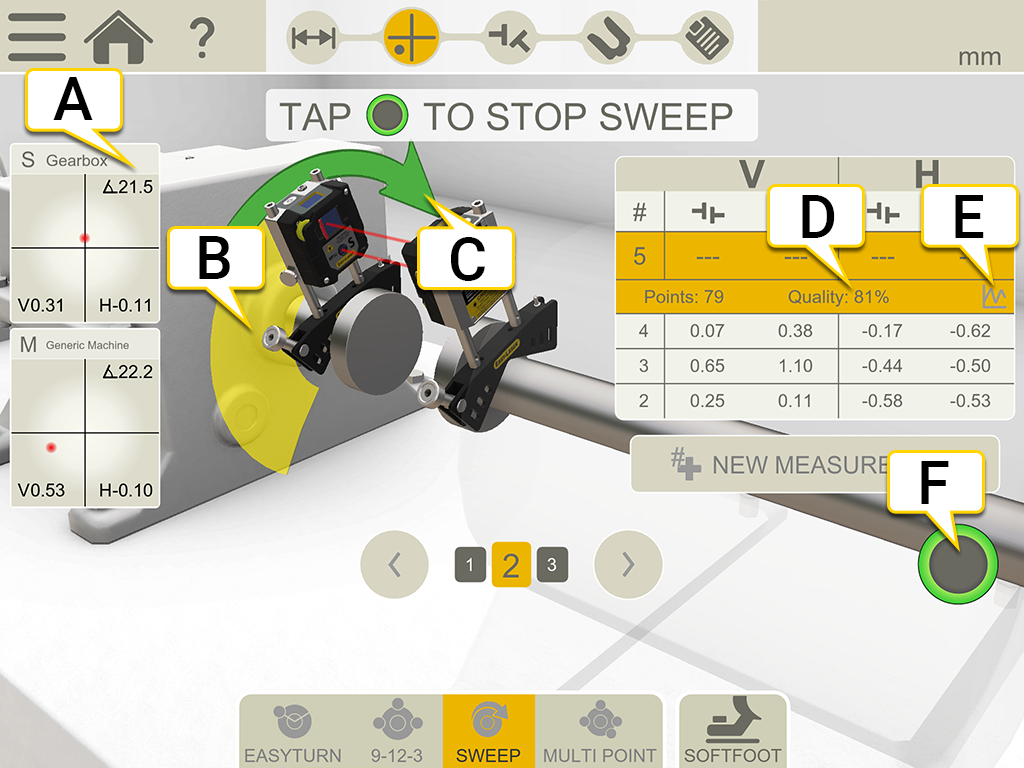

1. Toque para exibir as informações do detector.
2. A área amarela é onde os pontos foram registrados.
3. Direção da medição. Se você mudar a direção durante a medição, a seta ficará vermelha.
4. Avaliação da qualidade.
5. Toque em para mostrar informações detalhadas. Vá para Detalhes do resultado.
6. Toque para iniciar e parar a medição.

	Faça uma nova medição. Isso permitirá verificar a possibilidade de repetição da medição.
	Medir usando o EasyTurn™.
	Meça usando 9-12-3.
	Medir usando Multiponto.
	Medir usando Varredura contínua.
	Medir Softfoot.

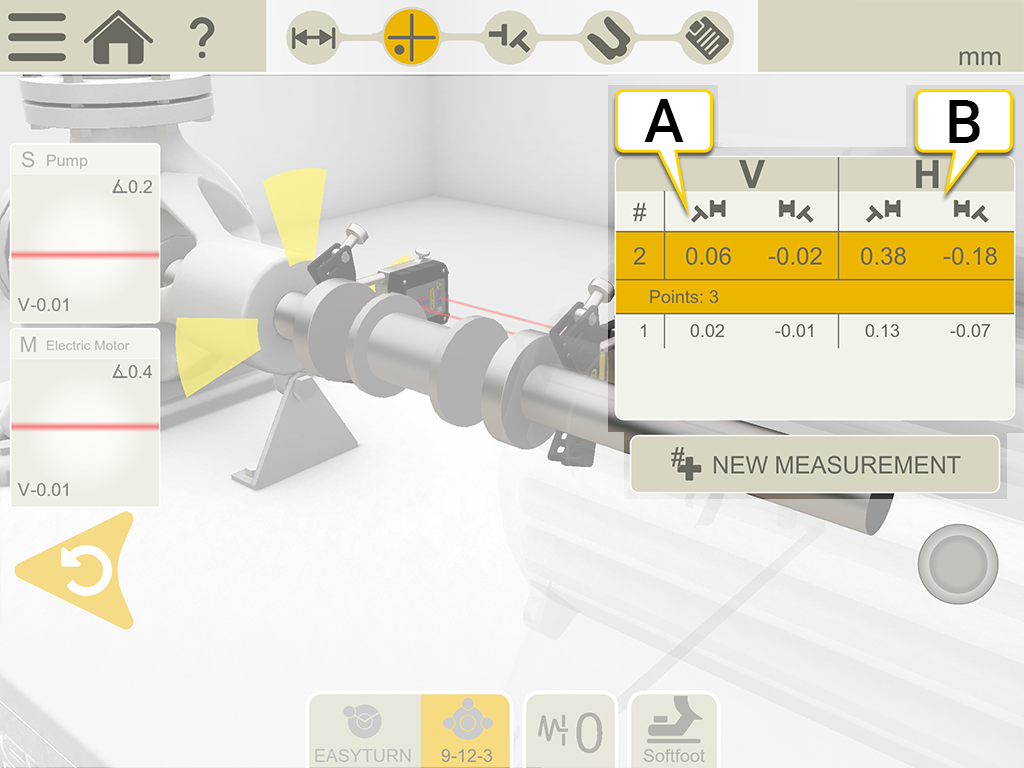

Eixo espaçador na tabela de medições

1. Valores verticais dos ângulos A e B
2. Valores horizontais dos ângulos A e B

Aviso de borda

Quando o feixe laser se aproxima da borda, esta fica "acesa" como um aviso. Ainda será possível registrar valores quando o aviso de borda estiver ativo.

Inclinômetro zero

Se a máquina estiver montada em um plano de base inclinado, você pode definir manualmente o inclinômetro para uma nova posição às 12 horas. As seguintes medições usarão as novas configurações do inclinômetro.

1. Escolha o método de medição que deseja usar.
2. Gire as unidades de medição de forma que as hastes fiquem perpendiculares ao plano de base.
3. Toque em e .
4. Confirme a posição desejada para as unidades de medição ao tocar em . O inclinômetro agora será ajustado para zero.

Seu ajuste do inclinômetro será aplicado durante toda a sessão de medição, mas será restaurado quando você começar uma nova medição no menu Iniciar.
