Измерение с помощью EasyTurn™

Измерительные блоки, которые можно использовать: XT40, XT50, XT60 и XT70

Методом EasyTurn™ можно проводить измерения, когда угол между точками составляет лишь 40°, однако для получения максимально точных результатов старайтесь разносить точки как можно дальше друг от друга.

Подготовка к работе

Прежде чем приступать к измерению, выполните все необходимые подготовительные действия.

• Установите измерительные блоки.
• Для вычисления результатов необходимо ввести хотя бы расстояние между измерительными блоками.
• Коснитесь значка мишени, чтобы подсоединить измерительные блоки. Перейдите к Выбор измерительных блоков.
• При необходимости выполните предварительное выравнивание.

• При необходимости измерьте мягкую опору. Перейдите к Мягкая опора

Измерение

Перед регистрацией значения можно изменить метод измерения.

1. Коснитесь значка в нижней панели, чтобы выбрать метод EasyTurn.
2. Направьте лазерные лучи в центры мишеней. При необходимости отрегулируйте положение блоков на стержнях, а затем используйте регулировочные ручки лазеров.
3. Чтобы зарегистрировать первое положение, коснитесь значка . Отобразится красная метка.

4. Проверните валы по меньшей мере на 20°.

5. Чтобы зарегистрировать второе положение, коснитесь значка .

6. Проверните валы по меньшей мере на 20°.

7. Чтобы зарегистрировать третье положение, коснитесь значка .
8. Коснитесь значка , чтобы перейти к экрану результатов, либо значка , чтобы повторно выполнить измерение.

При выходе из экрана измерений зарегистрированные значения сохраняются. При возврате к экрану измерений можно выполнить новое измерение.

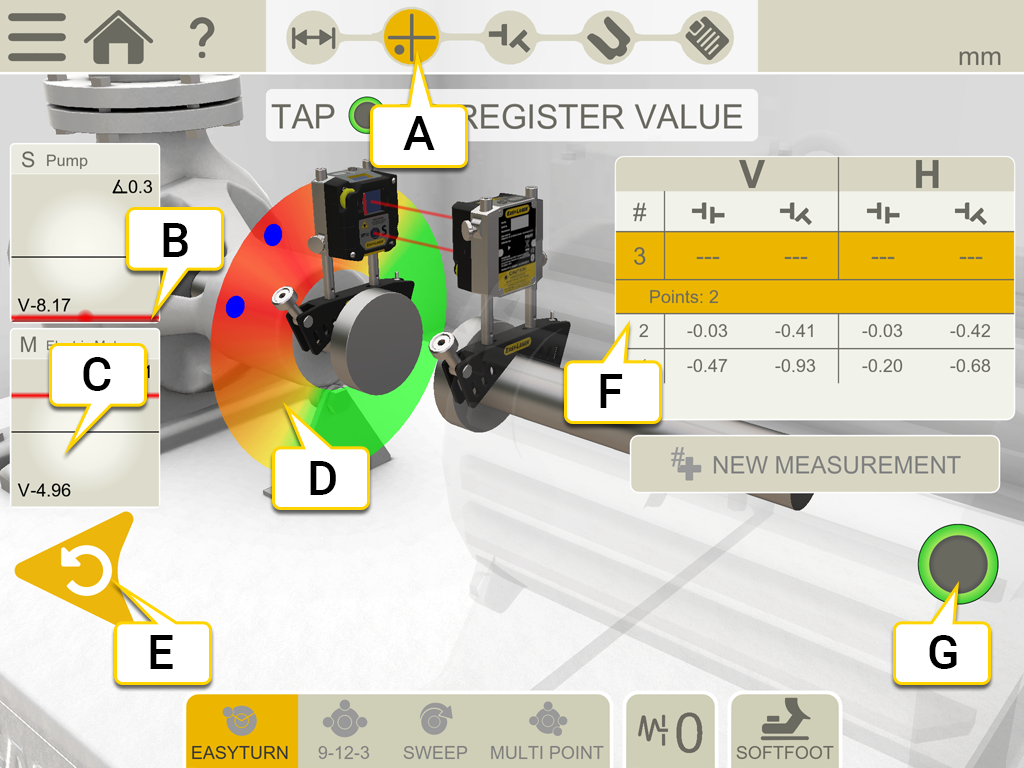

1. На панели последовательности операций активен значок измерений.
2. Предупреждение о приближении к краю. Когда лазерный луч проходит близко от края, для этого края отображается предупреждение. Когда это предупреждение активно, регистрация значений возможна.
3. Коснитесь, чтобы выбрать детектор.
4. Красный — вращайте валы до выхода из красной области.
   Зеленый — поверните валы так, чтобы попасть в зеленую область.
   Синий — зарегистрированное положение.
5. Удаление зарегистрированных значений.
6. Таблица результатов измерения. Если выбран промежуточный вал, см. приведенные ниже сведения.
7. Этот значок серый, когда невозможно зарегистрировать значение.

	Новое измерение. Позволяет проверить повторяемость результатов измерения.
	Измерение с помощью EasyTurn™.
	Измерение по методу 9-12-3.
	Многоточечное измерение.
	Измерение по методу непрерывной развертки.
	Задайте значение фильтра.
	Измерение перекоса

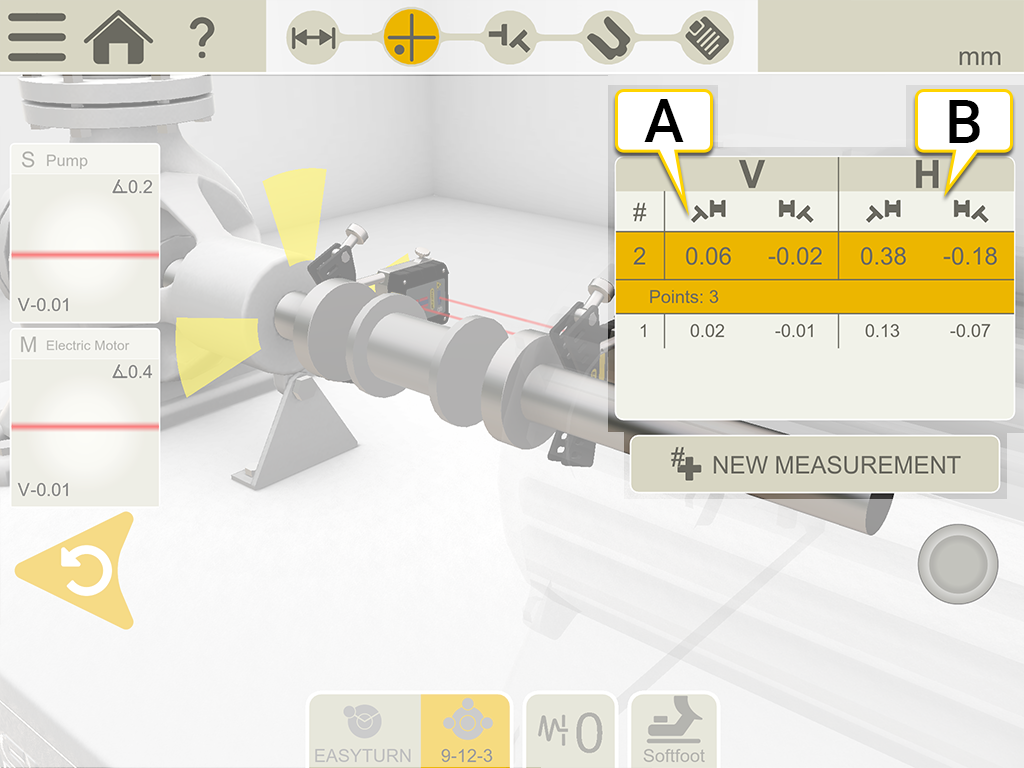

Промежуточный вал в таблице измерений

1. Значения по вертикали для углов А и В
2. Значения по горизонтали для углов А и В

Инклинометр для измерений малых углов наклона

Если машина установлена на наклонной базовой плоскости, можно вручную установить инклинометр в новое 12-часовое положение. Новые настройки инклинометра будут использованы в следующих измерениях.

1. Выберите режим измерения, который планируете использовать.
2. Поверните измерительные блоки так, чтобы стержни были перпендикулярны базовой плоскости.
3. Коснитесь значков и .
4. Подтвердите выбранное положение измерительных блоков, коснувшись значка . Показания инклинометра будут обнулены.

Регулировка инклинометра будет применяться в течение всего сеанса измерения, но будет восстановлена при запуске нового измерения через пусковое меню.
