Подробные результаты

Выполнив измерения с помощью метода развертки (Sweep) или многоточечного метода (Multipoint), можно просмотреть подробные результаты измерений.

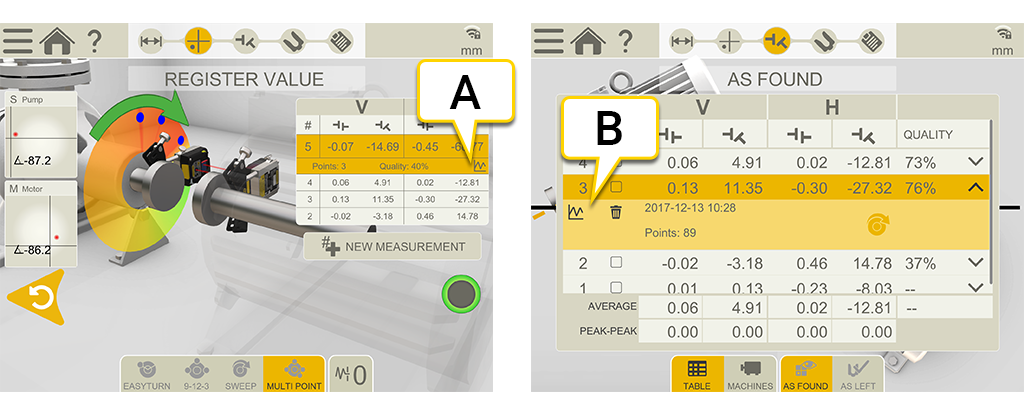

Коснитесь значка , чтобы открыть экран подробных результатов. Доступ к этим данным осуществляется из экрана измерений или из таблицы результатов.

  1. Экран измерений
  2. Таблица результатов

Подробные результаты для метода развертки

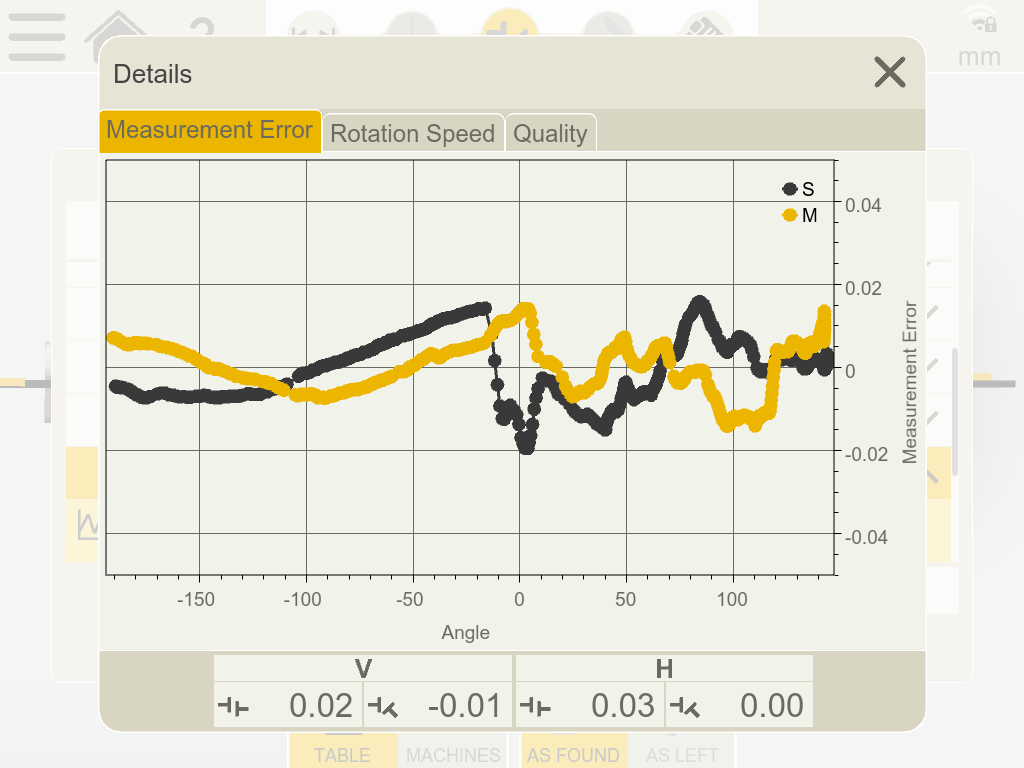

Погрешность измерений

На графике показана ошибка для каждого отдельного измерения (в сравнении со всем процессом измерения). По стандартному отклонению этой ошибки вычисляется показатель качества «достигнутая точность». На ошибку измерения влияют и турбулентность воздуха, и расстояние между измерительными блоками, и люфт муфты.

Отображается в милах или в миллиметрах.

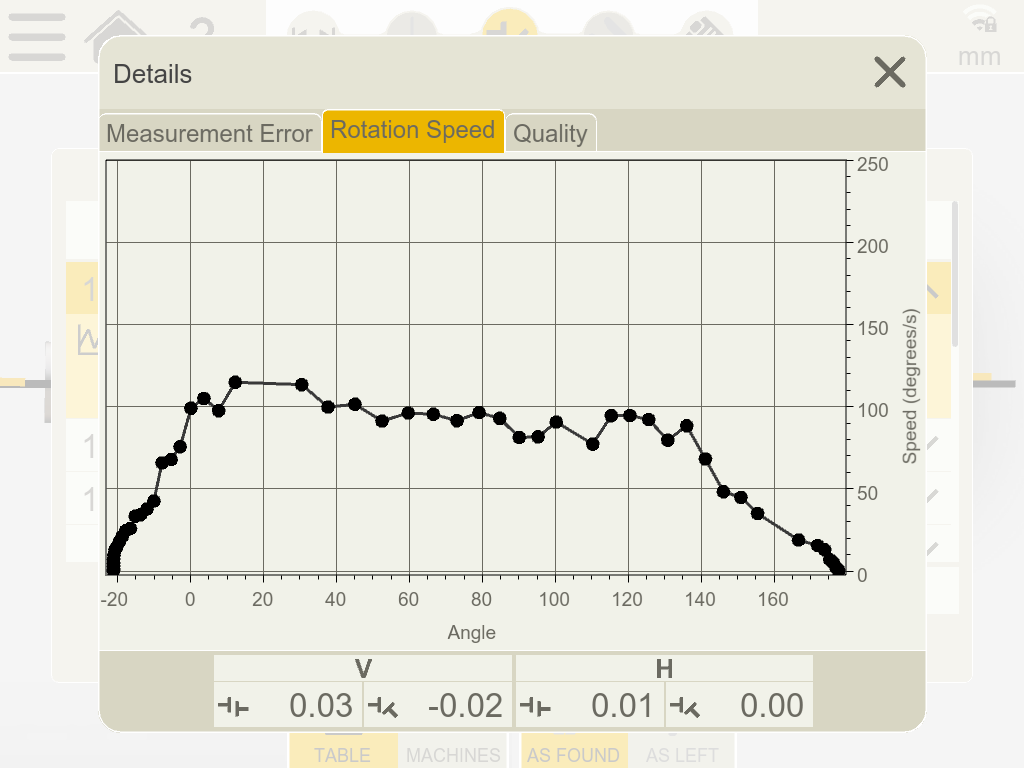

Частота вращения

На этом графике показана частота вращения измерительных блоков во время измерения. На основании этого значения вычисляется показатель качества «частота и плавность вращения».

Качество

Оценка качества проводится суммированием следующих показателей качества.

  • Угол поворота. Угол поворота, в течение которого выполнялось измерение. Для получения точного результата постарайтесь обеспечить как можно больший угол поворота.
  • Достигнутая точность. Фактическая точность значений, измеренных измерительными блоками. Если достижимая точность низкая, то причиной могут быть, например, воздушные завихрения или зазор в подшипнике.
  • Температурная стабильность. Измеренные колебания температуры в блоках измерения. Если стабильность низкая, проведите измерение повторно после стабилизации температуры.
  • Частота и плавность вращения. Частота вращения.
  • Направление измерения. Указывает постоянство направления измерения. Рекомендуется перемещать измерительные блоки в одном направлении на протяжении всего измерения. Низкое значение указывает на изменение направления во время измерения, а это чревато ухудшением качества измерения.



Подробные сведения о многоточечном измерении

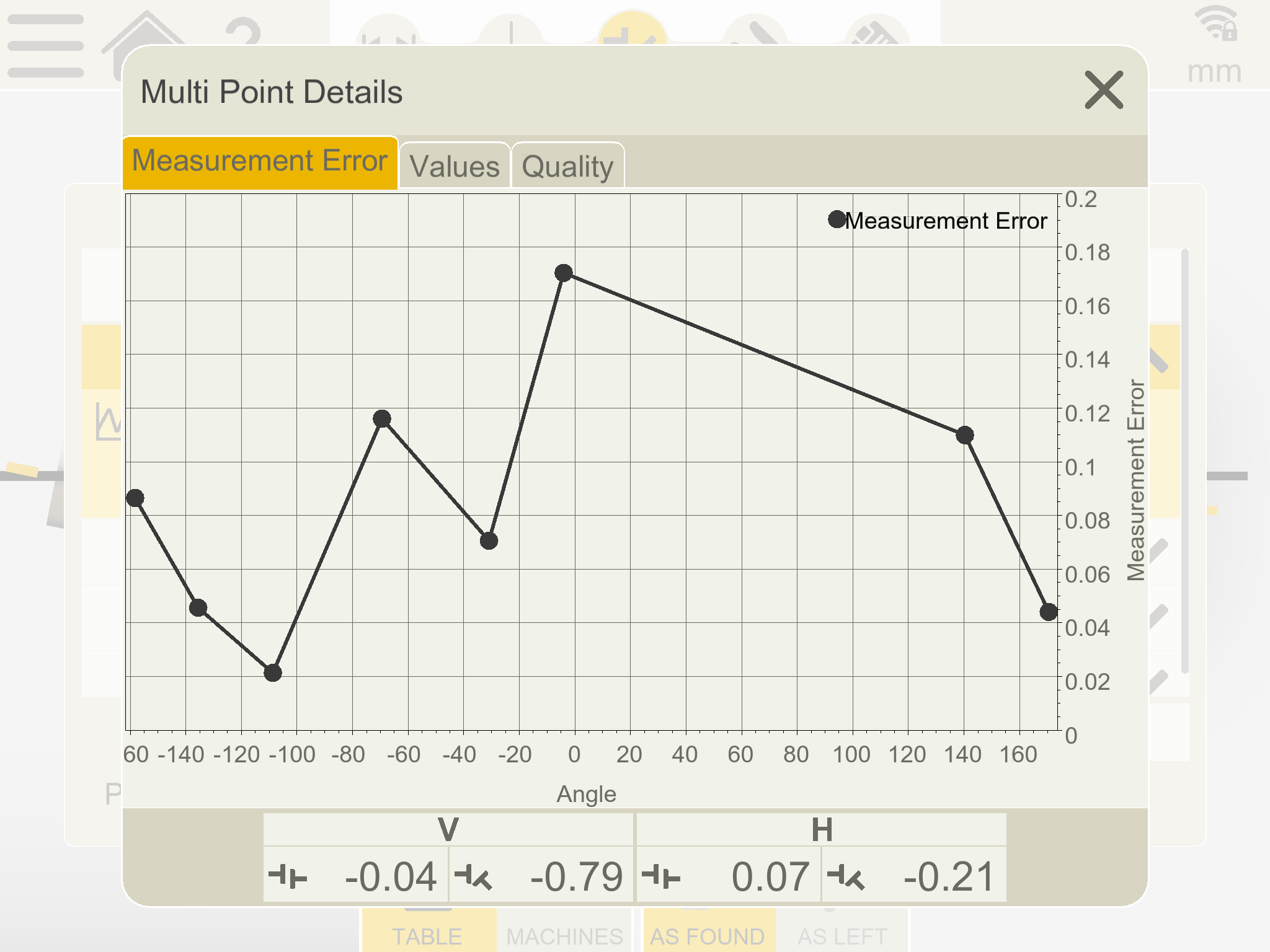

Погрешность измерений

На графике показана ошибка для каждого отдельного измерения (в сравнении со всем процессом измерения). Ошибка для каждой точки измерения означает, насколько результат измерения в этой точке отличается от результата всего измерения. Отображается в виде смещения и угла.

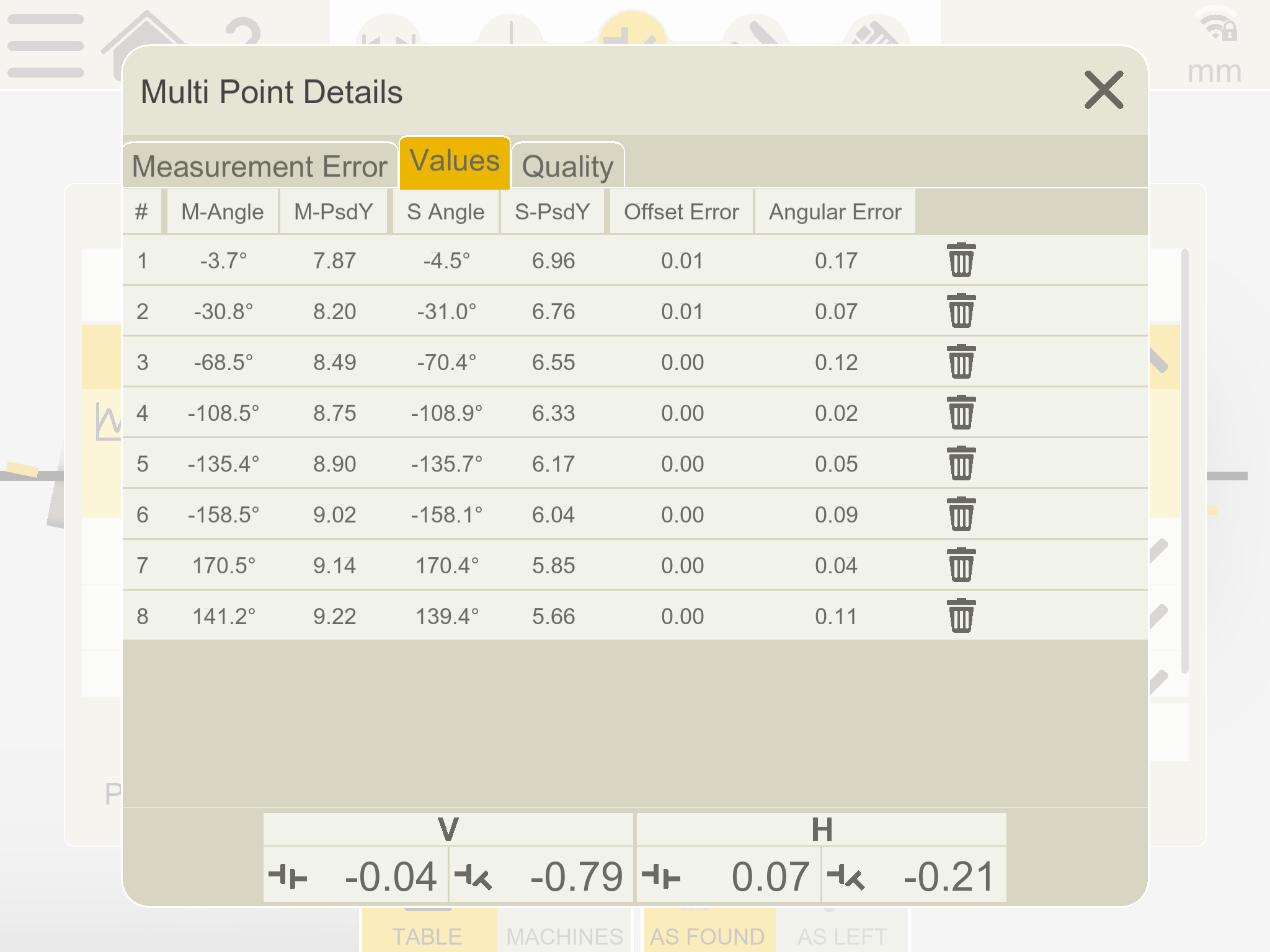

Значения

Все полученные значения.

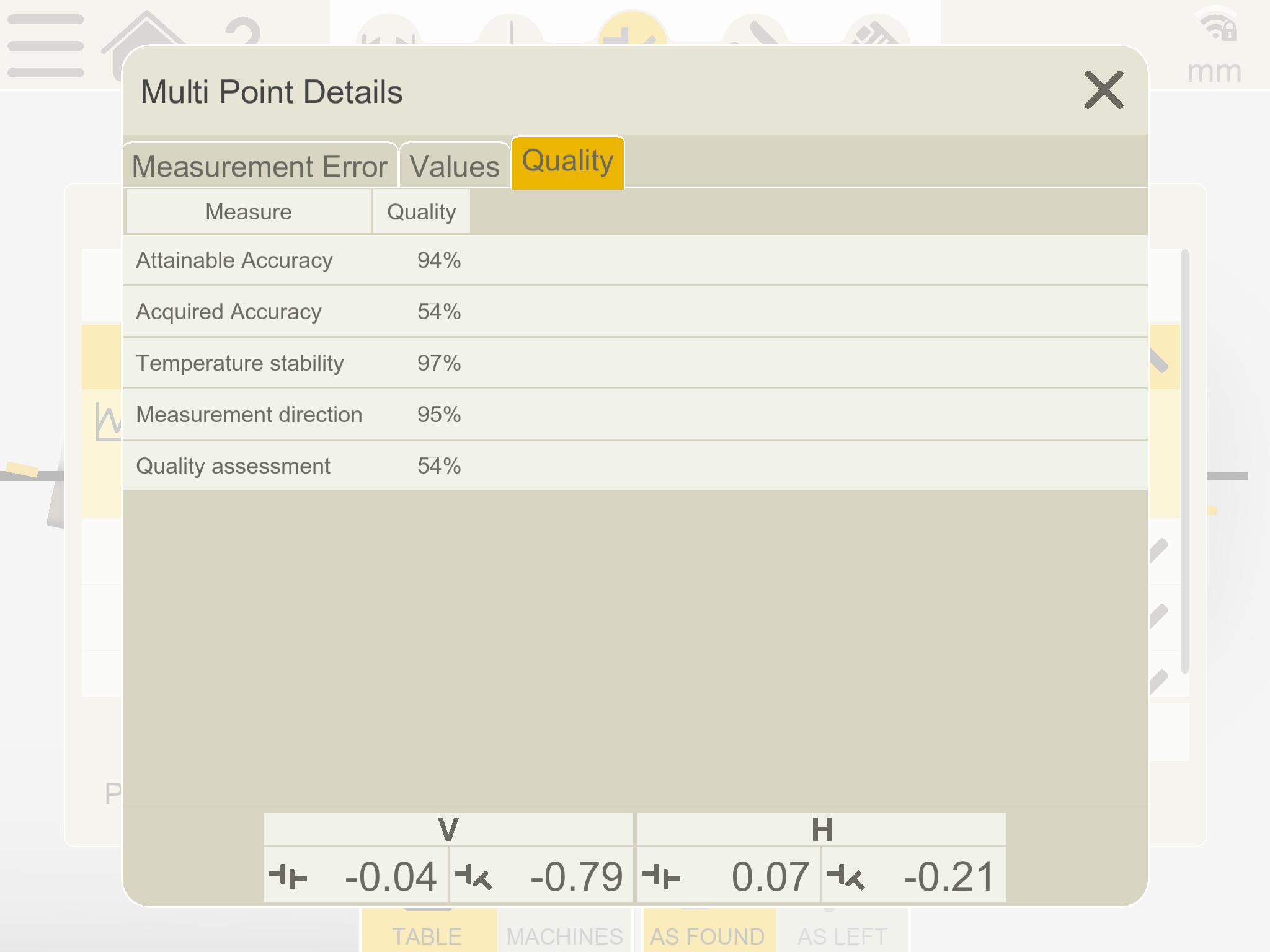

Качество

Оценка качества проводится суммированием следующих показателей качества.

  • Достижимая точность. Максимальная точность, которую возможно достичь. Надлежащее расположение точек измерения по статистике обеспечивает более высокую точность результатов.
  • Достигнутая точность. Фактическая точность значений, измеренных измерительными блоками. Если достижимая точность низкая, то причиной могут быть, например, воздушные завихрения или зазор в подшипнике.
  • Температурная стабильность. Измеренные колебания температуры в блоках измерения. Если стабильность низкая, проведите измерение повторно после стабилизации температуры.
  • Направление измерения. Указывает постоянство направления измерения. Рекомендуется перемещать измерительные блоки в одном направлении на протяжении всего измерения. Низкое значение указывает на изменение направления во время измерения, а это чревато ухудшением качества измерения.
