Технические данные прибора XT70
Номер по каталогу 12-1045
Номер по каталогу 12-1046
В измерительных блоках XT70 используется координатный лазер и двухосные прямоугольные поверхностные фазочувствительные детекторы. Они оснащены крупными (20 x 20 мм) фазочувствительными детекторами и дисплеями на органических светодиодах для отображения углового положения блока.
ВНИМАНИЕ! Это устройство является частью измерительной системы и предназначено для промышленных измерений в сочетании с другими продуктами Easy-Laser в соответствии с инструкциями в данном руководстве. Устройство предназначено только для профессионального использования. Компания Easy-Laser и ее авторизованные дистрибьюторы не несут ответственности за повреждение оборудования или систем, вызванное неправильным использованием этого устройства.
ОБСЛУЖИВАНИЕ И ПОДДЕРЖКА
Если блок поврежден, его необходимо отправить на ремонт. Обратитесь в местный сервисный центр, указанный на сайте www.easylaser.com.
| Тип детектора | Двухосевой детектор TruePSD, 20 x 20 мм |
| Обмен данными | Беспроводная технология |
| Тип батареи | Литийионный аккумулятор для работы в тяжелых условиях (3,7 В, 7,4 Вт·ч, 2000 мА·ч) |
| Продолжительность работы | До 24 часов непрерывной работы |
| Разрешение | 0,001 мм |
| Погрешность измерения | ±1 мкм ± 1 % |
| Диапазон измерения | До 20 м |
| Тип лазера | Диодный лазер |
| Длина волны лазера | 630–680 нм |
| Класс лазера | Класс безопасности 2 |
| Выходная мощность лазера | Менее 0,6 мВт |
| Электронный инклинометр | Разрешение 0,1° |
| Степень защиты от воздействий окружающей среды | Классы IP66 и IP67 |
| Рабочая температура | От –10 до 50 °C |
| Температура хранения | От –20 до 50 °C |
| Относительная влажность | 10–95 % |
| Дисплей на органических светодиодах | 128 × 64 пикселей |
| Материал корпуса | Анодированный алюминий, пластмасса PC/ABS и термопластический эластомер (TPE) |
| Размеры | Ш х В х Д: 76 x 76,4 x 45,9 мм |
| Вес | 272 г |
| Высота над уровнем моря | 0–2000 м |
| Предназначена для применения вне помещений (степень загрязнения 4) | |
Замена батареи
Если батареи необходимо заменить, обратитесь в местный сервисный центр.
Используйте только батареи, входящие в комплект поставки Easy-Laser.
Классификация лазерных устройств
Прибор XT70 относится к лазерным устройствам класса 2, дополнительные сведения см. в разделе Перейдите к Правила техники безопасности.
Данные изделия являются безопасными при использовании в достаточно предсказуемых условиях эксплуатации. Они безопасны для глаз при условии, что их эксплуатация и обслуживание осуществляются в соответствии с данным руководством.
| Средняя мощность | Не более 0,6 мВт |
| Длительность импульса | 10–17 мкс |
| Энергия импульса | Не более 20 нДж |
| Длина волны | 630–680 нм |
| Расходимость пучка | Менее 1,5 мрад |
| Частота следования импульсов | 32–47 кГц |

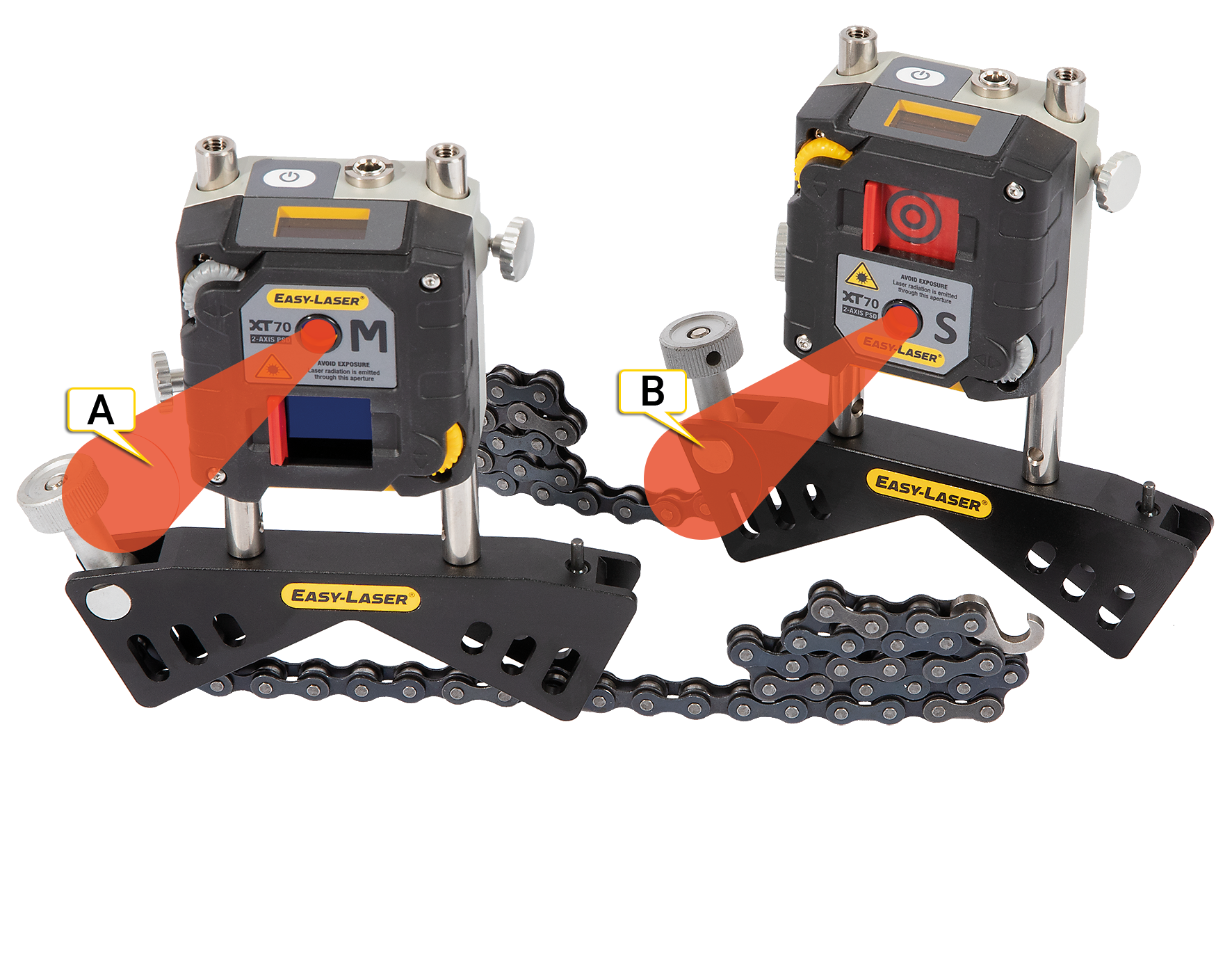

- Лазерный луч блока M
- Лазерный луч блока S
Таблички с правилами техники безопасности при использовании лазера
Табличка на задней стороне XT70:
Табличка на передней стороне XT70:
