Предварительное выравнивание

При установке нового оборудования может потребоваться предварительное выравнивание. Установите измерительные блоки на стержнях и убедитесь в том, что их угол и радиус вращения примерно равны. Также убедитесь, что регулировочная ручка перемещается в обоих направлениях. В приведенном ниже примере показан блок M, но эту процедуру необходимо выполнить на обоих блоках.

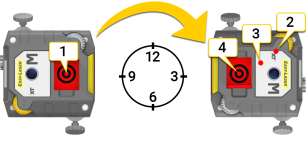

1. Установите измерительные блоки в положение на 9 часов. Направьте лазерные лучи в центры мишеней.
2. Проверните вал до положения на 3 часа. Отметьте места, на которые направлены лазерные лучи.
3. Переместите лазерные лучи на половину расстояния к центрам мишеней. Используйте регулировочные ручки.
4. Регулируйте положение движущейся части машины до тех пор, пока лазерный луч не попадет в центры обеих мишеней.
