Калибровка электронного уровня прибора XT22 по вертикали

Перед калибровкой вертикального электронного уровня необходимо откалибровать оба горизонтальных электронных уровня. В приложении нет программы калибровки для вертикального уровня прибора XT22. Вместо этого калибровка выполняется вручную с помощью программы VALUES.

ВНИМАНИЕ! При калибровке лазерного передатчика XT22 можно использовать только детектор XT70.

Выравнивание по горизонтали

  1. Нажмите кнопку , чтобы открыть программу Values. Подключите детектор и лазерный излучатель.
  2. Перейдите к экрану измерения .

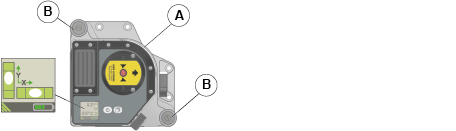

  3. Поместите лазерный излучатель (A) на плоскую, чистую и устойчивую поверхность.
  4. Выровняйте лазерный излучатель по электронным уровням с помощью элевационных винтов (B).



Предварительное выравнивание

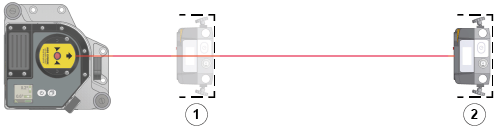

  1. Поместите детектор в положение 1 и перемещайте его до тех пор, пока лазерный луч не совместится с центром детектора.
  2. Выполните отметку положения детектора.
  3. Перенесите детектор в положение 2 и перемещайте его до тех пор, пока лазерный луч не совместится с центром детектора.
  4. Выполните отметку положения детектора.

Предпочтительное расстояние между положением A и положением B составляет 5–10 м, но оно не должно быть менее 1 м.



Обнуление и считывание значения

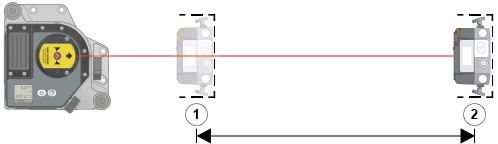

  1. Верните детектор в положение 1.
  2. Нажмите для обнуления.
  3. Переместите детектор в положение 2. Коснитесь значка , чтобы сохранить значение.



Вертикальная установка лазерного излучателя

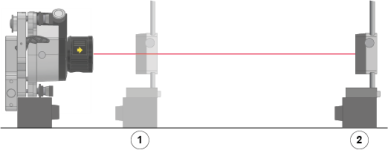

  1. Установите лазерный излучатель вертикально с помощью многоцелевого кронштейна 12-1275 и (или) других вариантов крепления.
  2. Предварительно выровняйте детектор в положении 2 (±0,1 мм).

ВНИМАНИЕ! Лазерный излучатель должен быть установлен этикеткой с надписью XT22 вверх. См. следующий рисунок.





Обнуление и регулировка

  1. Верните детектор в положение 1.
  2. Нажмите для обнуления.
  3. Переместите детектор в положение 2.

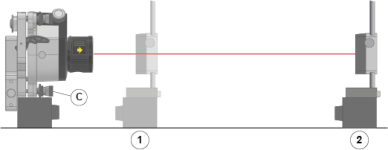

  4. Регулируйте лазерный излучатель до тех пор, пока не получите такое же значение по вертикали, какое было сохранено на этапе 11, с помощью элевационного винта (C).
  5. Повторяйте этапы 14–17 до тех пор, пока не получите значение «0» в положении 1 и необходимое значение в положении 2.



Калибровка спиртового уровня

  1. Откалибруйте электронный уровень через контекстное меню приложения для лазерного излучателя, выбрав пункт Calibrate Z.



Поверка точности калибровки

  1. Повторите этапы 4–18 и проверьте показания электронного уровня. Теперь текущие показания электронного уровня должны быть близки к нулю.

.
