Калибровка электронных уровней прибора XT20/XT22 по горизонтали

Пользователь может калибровать электронные уровни на лазерного излучателя XT20/XT22. Это делается на заводе-изготовителе, но перед началом работы необходимо повторить операцию, если предстоит выполнить измерения относительно горизонтального (или вертикального) уровня. Калибровка электронного уровня и последующее использование его для выравнивания лазерного излучателя позволяют добиться выравнивания лазерной плоскости с абсолютной погрешностью ±0,02 мм/м (4 дуговые секунды).

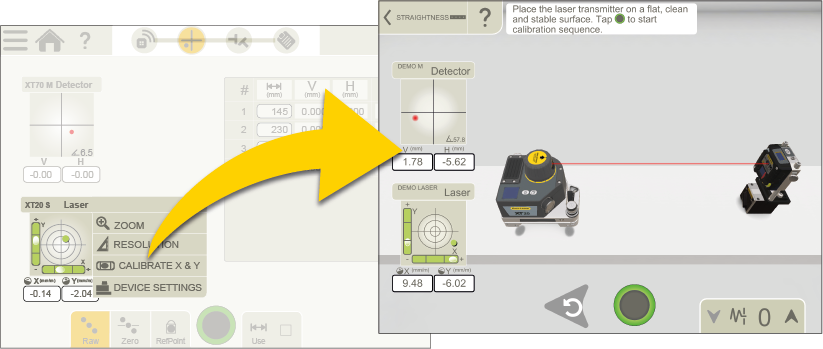

Запустите программу Calibration (которая предусмотрена только для горизонтальных уровней) через контекстное меню приложения > пункт Calibrate X&Y, и следуйте указаниям программы. Приложение сопровождает пользователя на протяжении всей калибровочной процедуры. После каждого этапа процедуры следует коснуться для перехода к следующему этапу.

При запуске калибровочной последовательности предыдущие калибровочные настройки обоих горизонтальных электронных уровней сбрасываются, и уровни возвращаются к заводским калибровочным настройкам. После полного завершения калибровочной последовательности в электронных уровнях используются новые калибровочные настройки, рассчитанные на основе калибровочной процедуры.

Перед началом калибровочной процедуры соедините детектор с лазерным излучателем.

ВНИМАНИЕ! В приложении предусмотрена калибровочная программа только для горизонтальных уровней

ВНИМАНИЕ! Установите лазерный излучатель в соответствии с ориентацией, показанной на видеоролике. При калибровке в горизонтальной плоскости всегда начинайте с направления X.

ВНИМАНИЕ! При калибровке лазерного передатчика XT20/22 можно использовать только детектор XT70.

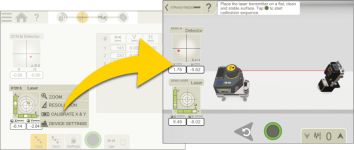

Также в приложении имеется руководство по калибровке для самостоятельного изучения.

Калибровка первого электронного уровня

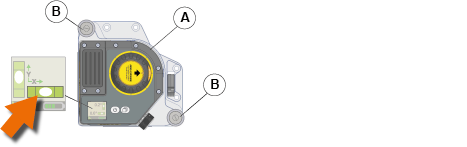

  1. Поместите лазерный излучатель (A) на плоскую, чистую и устойчивую поверхность. Коснитесь значка , чтобы запустить калибровочную последовательность.
  2. Сделайте отметку на основании излучателя. Нажмите кнопку .
  3. Выровняйте лазерный излучатель по обоим электронным уровням с помощью элевационных винтов (B). Нажмите кнопку .



Обнуление

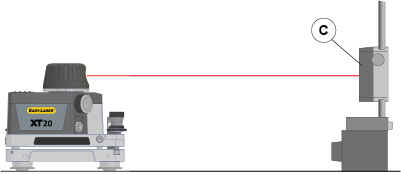

  1. Поместите детектор (C) на расстоянии не менее 1 м (предпочтительно 5–10 м) и выровняйте детектор относительно лазерного луча с точностью 0,5 мм по горизонтали, перемещая детектор. Не трогайте лазерный излучатель. Нажмите кнопку . Обнуление значения выполняется приложением автоматически.



Индексация и выравнивание

  1. Поверните корпус лазерного излучателя на 180° (лазерный излучатель располагается по отметке, сделанной на этапе 2). Нажмите кнопку .

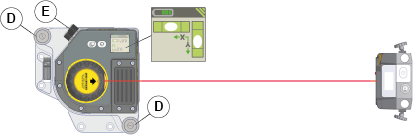

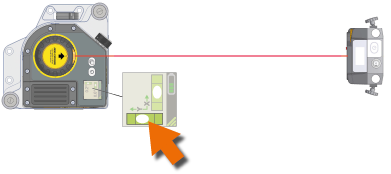

  1. Выровняйте лазерный излучатель по электронным уровням с помощью элевационных винтов (D). Нажмите кнопку .
  2. Используйте ручку точной настройки (E) лазерного излучателя, выделенную в приложении, чтобы отцентрировать лазерный луч на детекторе по горизонтали с точностью до 0,5 мм. Не трогайте детектор. Нажмите кнопку . Деление значения пополам выполняется приложением автоматически.



Регулировка значения

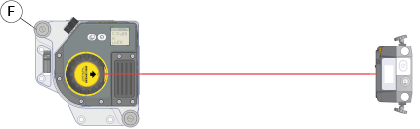

  1. С помощью элевационного винта (F) лазерного излучателя точно отрегулируйте значение V детектора PSD чтобы получить результат 0,00. Коснитесь значка , чтобы начать калибровку.



Калибровка уровня

  1. Нулевая точка электронного уровня теперь автоматически откалибрована. Нажмите кнопку .



Калибровка второго электронного уровня

  1. Поверните корпус лазерного излучателя на 90º. Нажмите кнопку .
  2. Повторите этапы 3–9.


Поверка точности калибровки

  1. После калибровки обоих уровней можно проверить точность калибровки (необязательно). Коснитесь значка , чтобы перейти к процедуре поверки, и следуйте инструкциям приложения.
    Чтобы выйти из процедуры калибровки без поверки точности, нажмите кнопку в верхнем левом углу для возврата в основную программу.
