Выравнивание D22 по горизонтали

Калибровка спиртовых уровней по горизонтали

Пользователь может калибровать спиртовые уровни на лазерном излучателе D22. Эта операция выполнена на заводе, но требует повторного выполнения перед началом работы. Цена деления спиртовых уровней 0,02 мм/м (4 арксекунды). Калибровка спиртового уровня и последующее использование его для выравнивания лазерного излучателя позволяют добиться выравнивания плоскости лазера с абсолютной погрешностью приблизительно 0,01 мм/м (2 арксекунды).

Выравнивание

  1. Поместите лазерный излучатель D22 на плоскую и устойчивую поверхность.
  2. Выровняйте лазерный излучатель с помощью спиртового уровня. Используйте элевационные винты.

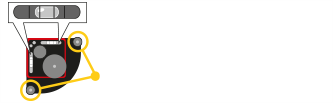

Выравнивание лазерного излучателя



Обнуление

  1. Установите детектор на расстоянии 5–10 м. Убедитесь в том, что лазерный луч направлен в апертуру детектора.
  2. Нажмите кнопку , чтобы открыть программу «Значения».
  3. Нажмите кнопку , чтобы обнулить значение.

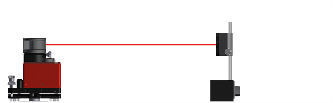

Расстояние между лазером и детектором 5–10 м.

Индексация и выравнивание

  1. Поверните D22 на 180º и направьте лазерный луч на детектор.
  2. Выровняйте лазерный излучатель с помощью спиртового уровня. Используйте элевационные винты.

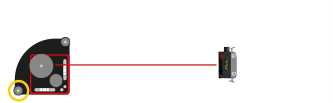

Поверните лазерный излучатель на 180 º и выровняйте его.

Регулировка значения

  1. Нажмите кнопку , чтобы разделить значение пополам.
  2. С помощью элевационного винта установите значение V на 0.00.

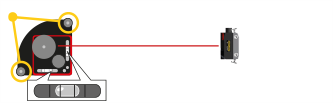

Разделите значение пополам и установите на 0.00 с помощью этого элевационного винта.

Калибровка первого спиртового уровня

  1. Выполните калибровку спиртового уровня с помощью шестигранного ключа.
  2. Для контроля повторите операции 6–9.

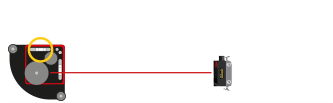

Откалибруйте спиртовой уровень с помощью этого винта.

Калибровка второго спиртового уровня

  1. Поверните D22 на 90º и направьте лазерный луч на детектор.
  2. Повторите шаги 4-12.

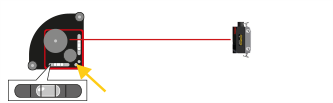

Отрегулируйте второй спиртовой уровень.
