Общие сведения о приборе XT290

Цифровой прецизионный уровень XT290 предназначен для установки и центровки станков большинства типов (например, для выравнивания столов, роликов или оснований станков). Другие области применения — проверка прямолинейности, плоскостности и параллельности.
Прецизионный уровень XT290 можно соединить с приложением для центровки Easy-Laser® XT по беспроводной связи. Перейдите к Измерения с блоком индикации

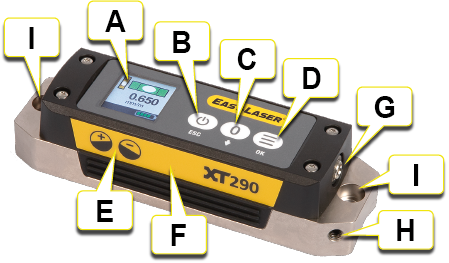

  1. Измерительный дисплей.
  2. Для включения-выключения и возврата из меню в режим измерения (функция ESC).
  3. Для обнуления заданного значения Для переключения в меню
  4. Для доступа к меню и реализации функции OK.
  5. Символы обозначают положительное (+) или отрицательное (–) значение в соответствии с углом наклона прибора XT290.
  6. Желтая табличка позволяет отслеживать направление измерения, выполняемого прибором XT290.
  7. Разъем зарядки адаптера питания.
  8. Резьбовое отверстие для предохранительного ремня.
  9. Отверстия для монтажных принадлежностей и индивидуальной подгонки.

Сведения о технических данных: Перейдите к Технические данные прибора XT290



ВНИМАНИЕ! Чтобы получить точные значения (положительные и отрицательные), всегда помещайте прибор желтой табличкой в одном направлении
в различных местах измерения.



Зарядка блока XT290

Чтобы зарядить прибор XT290, подключите к нему адаптер питания. Во время зарядки прибора XT290 можно продолжать выполнять с его помощью измерения,
см. примечание ниже.
Температура зарядки: 0–40 °C [32–104 °F] (температура внутри блока).



ВНИМАНИЕ! Для обеспечения минимальной погрешности измерения не рекомендуется заряжать прибор XT290 во время измерения
вследствие того, что этот процесс сопровождается выделением тепла.

ВНИМАНИЕ! Если необходимо заменить батарею прибора XT290, обратитесь к региональному дистрибьютору компании Easy-Laser.

Настройка прибора XT290

Нажмите кнопку , чтобы перейти к главному меню.

ВНИМАНИЕ! Для получения наиболее точных результатов измерения прибор XT290 следует откалибровать по уровню и адаптировать к температуре той среды, в которой устройство будет работать.

ВНИМАНИЕ! Все настройки, кроме температуры и нулевой точки, установленных с помощью кнопки Zero (Нуль), сохраняются даже при выключении прибора XT290.

ВНИМАНИЕ! Если прибор XT290 соединен с приложением XT, все настройки в разделах Unit (Единица измерения), Resolution (Разрешение) и Filter (Фильтр) можно выполнять только
с помощью приложения XT. При подключении к приложению XT эти экранные меню в приборе XT290 деактивируются, а
функция Factory reset (Возврат заводских настроек) полностью отключается.

ВНИМАНИЕ! При изменении настроек в приложении XT во время установленного соединения эти настройки применяются к прибору XT290. После отключения параметры данного прибора возвращаются к настройкам, сделанным до подключения.

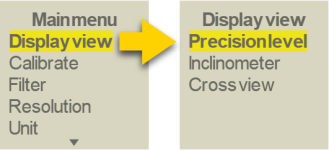

Экран отображения

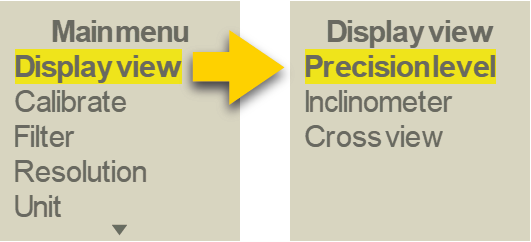

Нажмите кнопку и выберите пункт Display view (Экран отображения). Экран Precision level (Прецизионный уровень) служит для измерения уровня с малой погрешностью, а экраны Inclinometer (Инклинометр) и Cross view (Шкала уровня с перекрестием и круговыми рисками) — для инклинометра с большой погрешностью (наклон и крен).

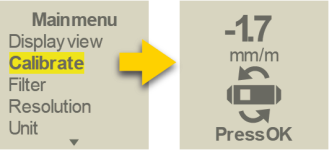

Калибровка уровня

Прибор XT290 откалиброван на заводе. Чтобы самостоятельно откалибровать его, выполните указанные ниже действия.

  1. Поместите прибор XT290 на объект, подлежащий измерению (на очищенную поверхность). Сделайте отметку, чтобы в следующий раз поместить прибор XT290 на то же место.

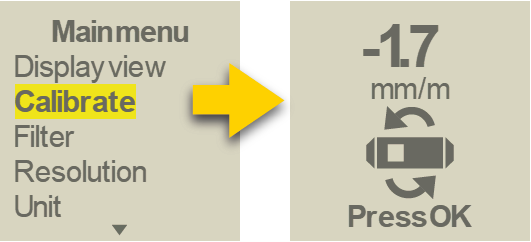

  2. Нажмите кнопку и выберите пункт Calibrate (Калибровать). Дождитесь, пока отображаемое значение станет стабильным. Нажмите для реализации функции OK.
  3. Поверните прибор XT290 на 180°. Дождитесь, пока отображаемое значение станет стабильным. Нажмите для реализации функции OK.
  4. Нажмите кнопку . Прибор XT290 откалиброван. Данные калибровки сохраняются даже при выключении прибора XT290.
  5. Поверните прибор XT290 на 180°, вернув его в исходное положение. Можно начинать измерение.

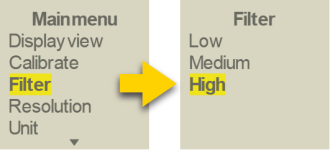

Фильтр

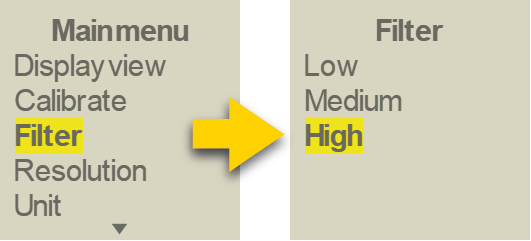

Нажмите кнопку и выберите пункт Filter (Фильтр). Выберите одно из значений времени фильтрации измеренного значения: Low (Низкое), Medium (Среднее) или High (Высокое).

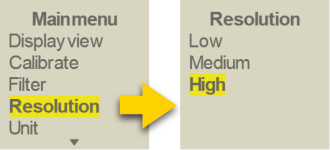

Разрешение (количество знаков после запятой)

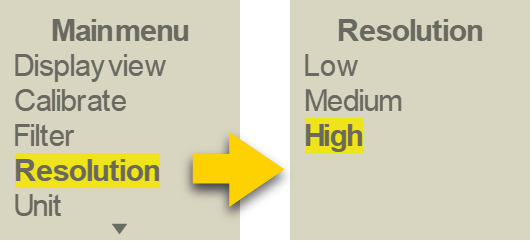

Нажмите кнопку и выберите пункт Resolution (Разрешение). Выберите один из вариантов: Low (Низкое), Medium (Среднее) или High (Высокое).

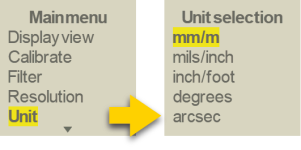

Единица измерения (угла)

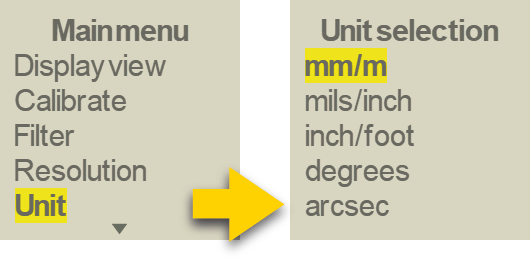

Нажмите кнопку и выберите пункт Unit (Единица измерения). Выберите одну из следующих единиц измерения угла:
mm/m (мм и м), mils/inch (мил и дюйм), inch/foot (дюйм и фут), degrees (градус) или arc sec (дуговая секунда). Используйте кнопку для переключения в дереве меню.

Предупреждение о тряске

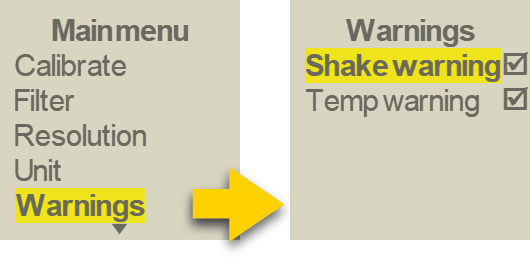

Нажмите кнопку и выберите пункт Warnings (Предупреждения) > Shake warning (Предупреждение о тряске). Примите решение об установке или снятии флажка. Предупреждение о тряске автоматически исчезает при прекращении вибрации. Если вибрация настолько интенсивна, что во время измерения отображается предупреждение о тряске, рекомендуется увеличить настройку уровня фильтрации.

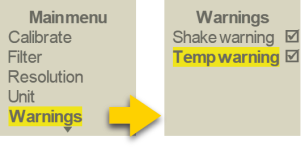

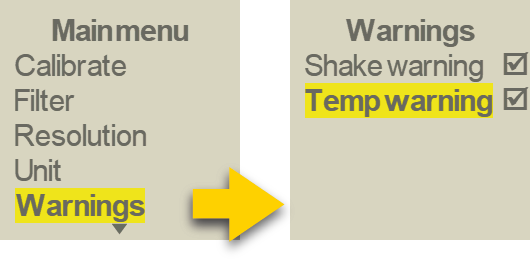

Предупреждение о температуре.

Если предупреждение о температуре отображается в процессе измерения, нажмите кнопку , чтобы продолжить измерение.
См. примечание ниже.

Снова нажмите кнопку и выберите пункт Warnings (Предупреждения) > Temp warning (Предупреждение о температуре). Установите или снимите флажок.
Чтобы получить сведения о температуре, перейдите к пункту меню Main menu (Главное меню) > System info (Информация о системе) > Temp (Темп.)

Датчик температуры находится внутри прибора XT290, на печатной плате прецизионного уровня.


ВНИМАНИЕ!
Предупреждение о температуре отображается, если внутренняя температура прецизионного уровня меняется слишком быстро. Это может снизить качество измерения. Перед началом измерения обязательно дождитесь прогрева прецизионного уровня и следите за тем, чтобы температура окружающей среды была стабильной.



Возврат заводских настроек

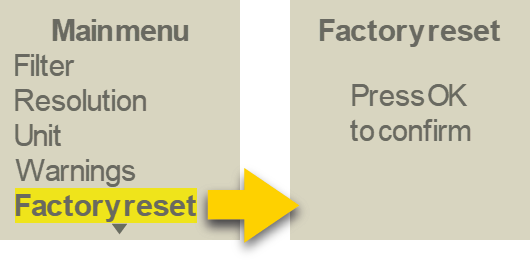

Нажмите кнопку и выберите пункт Factory reset (Возврат заводских настроек) для возврата заводских настроек (то есть состояния, в котором прибор XT290 был поставлен с завода).

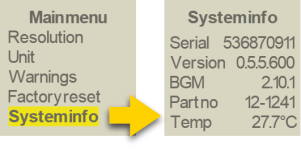

Информация о системе

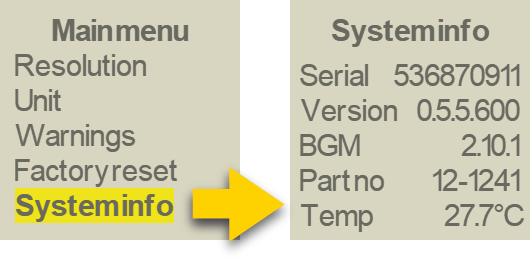

Нажмите кнопку и выберите пункт System info (Информация о системе), чтобы выяснить серийный номер, версию встроенного ПО, версию BGM (беспроводная связь),
номер по каталогу и внутреннюю температуру прибора XT290.
