Обзор приводных ремней

Система Easy-Laser® BTA состоит из лазерного излучателя и детектора. Магнитные крепления на лазерном излучателе и детекторе упрощают установку этого оборудования. Центрирование шкивов, выполненных из немагнитных материалов, также возможно, поскольку вышеперечисленное оборудование имеет очень малый вес и может крепиться с помощью двусторонней липкой ленты. Предусмотрена возможность выравнивания всех типов шкивов независимо от типа ремня. Есть возможность регулировки шкивов разной ширины.

Технические сведения см. в разделе Перейдите к XT190 BTA.

1. Разъем

2. Апертура детектора

3. Щелочная батарея 1 x R6 (AA) 1,5 В



Использование излучателя

1. Кнопка включения и выключения.

2. Переключайтесь между режимом низкой мощности (лазерный луч мигает один раз) и режимом высокой мощности (лазерный луч мигает дважды).

ВНИМАНИЕ! Если система не используется в течение длительного времени, извлеките батареи из лазерного излучателя.



Приводной ремень на панели последовательности операций

В панели последовательности операций, расположенной в верхней части экрана, указаны все рабочие операции. Значок открытого в настоящий момент экрана окрашен в желтый цвет. На протяжении рабочего сеанса все данные заносятся в отчет. Чтобы просмотреть отчет на текущий момент, нажмите кнопку на панели последовательности операций. Результаты измерений сохраняются автоматически на каждом этапе.

Измерив все значения, необходимо завершить измерение. Для этого нажмите кнопки и .

На панели последовательности операций активен экран подготовки

Создание шаблона

1. Нажмите и .
2. Введите новое название или используйте доступное по умолчанию. Результаты измерений сохранятся в диспетчере файлов.

Перейдите к Шаблоны для измерений.

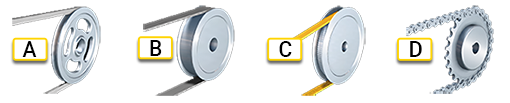

Типы ремней

1. Клиновой ремень
2. Плоский ремень
3. Зубчатый ремень
4. Цепные передачи

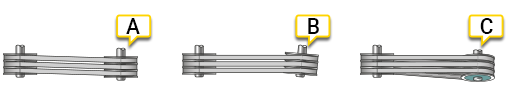

Осевое и угловое смещение

Смещение может быть осевым или угловым (либо сочетать в себе осевое и угловое смещение).

1. Смещение
2. Угловое
3. И осевое, и угловое смещение.
