Настройте конусность лазерного луча

При необходимости выполните «предварительную настройку конусности» с помощью листа бумаги.

1. Установите оба кронштейна в положение «12 часов».
2. Поместите лист бумаги между стержнями и мишенью на кронштейне M.
3. Сделайте отметку в точке, где луч касается бумаги.
4. Поверните блок S на 180 º. Для этого воспользуйтесь рукояткой.
5. Сделайте отметку в точке, где луч касается бумаги.
6. Переместите лазерный луч в центр между двемя отметками. Для этого воспользуйтесь винтами на блоке S.
7. Повторите действия для блока M.

Конусность от S к M

1. Установите оба блока положение «12 часов».

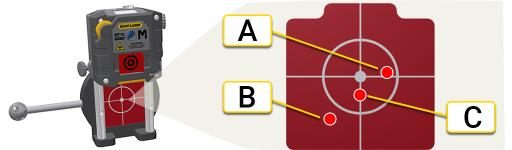

2. Поднимите блок M, чтобы на кронштейне стала видна мишень (см. изображение ниже).
3. Отметьте место, в котором лазерный луч попадает на мишень в положении A.
4. Поверните блок S на 180 º. Для этого воспользуйтесь рукояткой.
5. Отметьте место, в котором лазерный луч попадает на мишень в положении В.
6. Проведите линию между двумя положениями и отметьте среднюю точку между ними.
7. Отрегулируйте лазерный луч так, чтобы он попал в среднюю точку C. Для этого воспользуйтесь винтами на блоке S.

Часть машины с блоком M. Мишень видна на кронштейне.



8. Вновь поверните блок S на 180º. Если лазерный луч не двигается по мере вращения вала, конусовидная форма луча отрегулирована правильно.
   Если луч смещается больше чем на 3 мм, повторите пункты 3–7.
9. Ослабьте винты на кронштейне и регулируйте их до тех пор, пока лазерный луч не попадет в центр мишени кронштейна блока М.

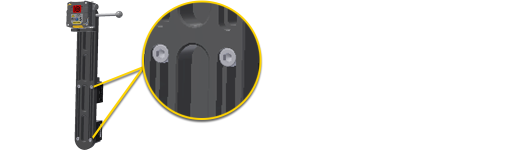

Ослабьте винты, чтобы отрегулировать кронштейн блока S



Конусность от M к S

1. Установите оба блока положение «12 часов».
2. Опустите блок M по стержням в измерительное положение.

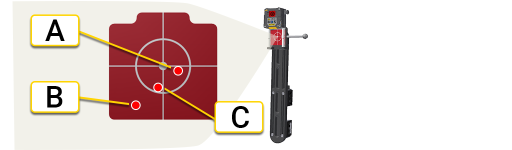

3. Поднимите блок S, чтобы на кронштейне стала видна мишень (см. изображение ниже).
4. Отметьте место, в котором лазерный луч попадает на мишень в положении A.
5. Поверните блок M на 180 º. Для этого воспользуйтесь рукояткой.
6. Отметьте место, в котором лазерный луч попадает на мишень в положении B.
7. Проведите линию между двумя положениями и отметьте среднюю точку между ними.
8. Отрегулируйте лазерный луч так, чтобы он попал в среднюю точку C. Для этого воспользуйтесь винтами на блоке М.
9. Вновь поверните блок M на 180º. Для этого воспользуйтесь рукояткой. Если лазерный луч не двигается по мере вращения вала, конусовидная форма луча отрегулирована правильно.
   Если луч смещается больше чем на 3 мм, повторите пункты 4–8.
10. Регулируйте положение движущейся части машины до тех пор, пока лазерный луч не попадет в центр мишени кронштейна блока S.

Убедитесь, что лазерные лучи попадают в центры мишеней обеих кронштейнов.

Часть машины с блоком S. Мишень видна на кронштейне.



Регулировка лазерных лучей

Теперь отрегулируйте лазерный луч так, чтобы он попадал в центры мишеней на измерительных блоках.

1. Опустите оба блока по стержням в измерительное положение.
2. Установите оба блока положение «12 часов».

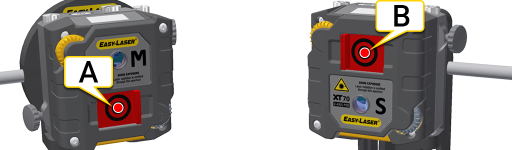

3. Регулируйте лазерный луч до тех пор, пока он не попадет в центр мишени М (А на изображении ниже). Для этого воспользуйтесь винтами на блоке S.
4. Регулируйте лазерный луч до тех пор, пока он не попадет в центр мишени S (B на изображении ниже). Для этого воспользуйтесь винтами на блоке М.

1. Отрегулируйте положение блока S на центр мишени М.
2. Отрегулируйте положение блока М на центр мишени S.
