Поправка на тепловое расширение

При эксплуатации оборудование подвергается воздействию различных факторов и сил. Наиболее частым из этих явлений является изменение температуры машины, которое приводит к увеличению размера вала. Этот процесс называется тепловым расширением. В качестве поправки на тепловое расширение вводятся значения поправки на холодное состояние. Холодную машину может потребоваться разместить немного ниже, чтобы компенсировать ее тепловое расширение.

Для вычисления поправки на тепловое расширение применяются значения углов и смещений. Эти значения углов и смещений определяются в определенной точке:

  • В случае короткой гибкой муфты эта точка находится в центре муфты.
  • В случае промежуточного вала эта точка находится слева от промежуточного вала.

На одной и той же машине невозможно установить поправку на муфту и ножки.



Установка поправки на муфту

  1. Нажмите кнопку на муфте.
  2. Нажмите кнопку , чтобы открыть экран поправки на тепловое расширение.
  3. Введите поправку на тепловое расширение по вертикали и горизонтали. Во время ввода поправки машина отображается синим цветом.
  4. Нажмите кнопку , чтобы вернуться к экрану подготовки.

В отчете отображаются поправочные значения.

  1. Значения смещения и угла для левой машины.
  2. Значения смещения и угла для правой машины.
  3. Промежуточный вал.
  4. Расчетная точка находится слева от промежуточного вала.
  5. Включение и отключение поправки на тепловое расширение. Если отключить поправку, соответствующие значения сохранятся, но не будут применены.
    В программе Machine train это повлияет на все муфты последовательно соединенных машин.
  6. Выбор: экран значений по вертикали (V) или по горизонтали (H).

ВНИМАНИЕ! На одной и той же машине невозможно установить поправку на муфту и ножки.

Установка поправки на ножки

Значения введены для первой и последней ножек машины. Если машина оснащена больше чем двумя ножками, то расчетные значения для них отражаются в отчете.

  1. Введите значения расстояний.
  2. Нажмите кнопку на машине.
  3. Нажмите кнопку , чтобы открыть экран поправки на тепловое расширение.
  4. Введите поправку на тепловое расширение по вертикали и горизонтали. Во время ввода поправки машина отображается синим цветом.
  5. Нажмите кнопку , чтобы вернуться к экрану подготовки.

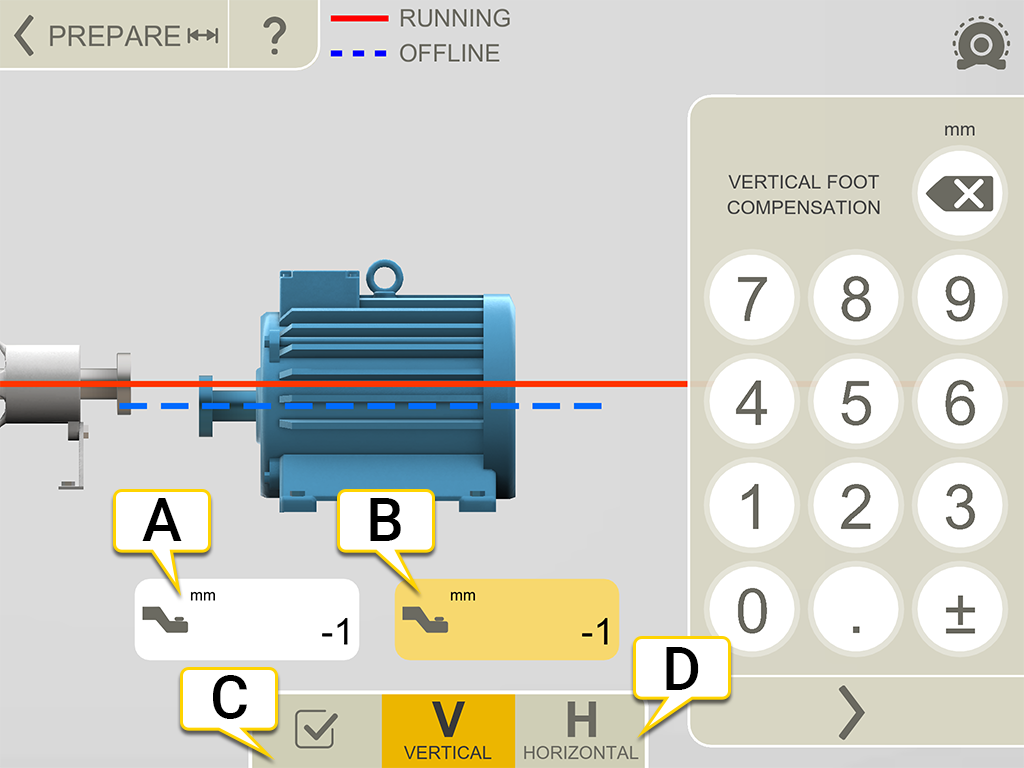

  1. Значение для первой ножки.
  2. Значение для последней ножки.
  3. Включение и отключение поправки на тепловое расширение. Если отключить поправку, соответствующие значения сохранятся, но не будут применены.
    В программе Machine train это повлияет на все муфты последовательно соединенных машин.
  4. Выбор: экран значений по вертикали (V) или по горизонтали (H).

ВНИМАНИЕ! На одной и той же машине невозможно установить поправку на муфту и ножки.

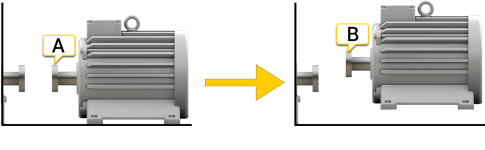

Пример без поправки на тепловое расширение

A. Холодная машина, поправка не задана. Валы машин соосны.

B. Машина работает. Нагреваясь, она становится выше на 5 мм, соосность нарушается.

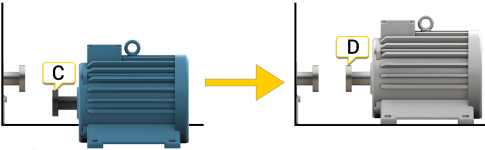

Пример с поправкой на тепловое расширение

В этом примере предполагается, что тепловое расширение оставляет +5 мм в нагретом состоянии. Поэтому поправка составляет –5 мм в холодном состоянии.

C. Холодная машина, задана поправка –5 мм.

D. Машина работает. Нагреваясь, она становится выше; соосность соблюдена!
