Resultat

På Resultatvyn visas offset-, vinkel- och fotvärdena tydligt. Både horisontella och vertikala riktningar visas. Växla för att välja separat H- eller V-vy eller en kombinerad H/V-vy. Du kan gå bakåt och framåt mellan Mätvyn, Resultatvyn och vyn Justera.

Tryck på om du vill justera maskinen. Efter du har justerat den är det möjligt att återgå till Resultatvyn.

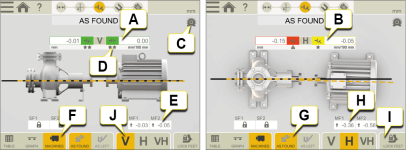

1. Värden för vertikal offset och vinkel. För koppling med mellandel: Gå till Resultat för koppling med mellandel.
2. Värden för horisontell offset och vinkel.
3. Termisk kompensation har ställts in.
4. Toleransindikatorer.
5. Vertikala fotvärden. Om du har låst en fot visas det med ett lås .
6. Visa Tabell- eller Maskinvyn. Gå till Resultattabell.
7. Visa värden ”Före” eller ”Efter”.
8. Horisontella fotvärden.
9. Lås fötterna. Gå till Låst fotpar.
10. Växla för att välja vertikal eller horisontell vy.

Observera! När du har låst ett fotpar visas båda maskinerna och du måste växla mellan V- och H-värden.

Avläsa värdena

När du läser av värdena tittar du från den justerbara maskinen (M) mot den stationära maskinen (S). Klockan 9 är då till vänster som i mätprogrammen.





Före eller Efter

På flikarna kan du växla visning mellan värdena Före och Efter.

	”Före” är den senaste mätningen du gjorde innan du gör en justering.
	”Efter” är det senaste justerade resultatet. Tillgängligt om du har gått till vyn Justera (och visat livevärden) och återgått Resultatvyn.

Visa gap

Som standard visas vinkelfel/100 mm. För att visa gap måste du ange kopplingsdiametern.

Om du vill visa resultatet som gap trycker du på och .



Observera! För vissa maskinkonfigurationer kan det hända att 3D-resultatet inte blir exakt. Det är avsett som vägledning och visar inte alltid maskinens rätta rotation och position. De värden som visas för fot- och kopplingsfel är alltid exakta och bör följas om 3D-resultatet skulle indikera något annat.

Offset- och vinkelvärden

Offset- och vinkelvärdet anger hur bra maskinen är uppriktad vid kopplingen. De visas i både horisontell och vertikal riktning. Det är viktigt att dessa värden hålls inom tolerans.

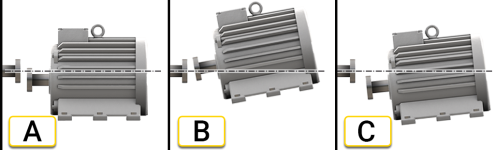

1. Offset. Centrumlinjerna för två axlar är inte koncentriska utan parallella. Detta mäts vid kopplingscentrumen. I exemplet visas en negativ offset.
2. Felaktig vinkel. Centrumlinjerna för två axlar är inte parallella. I exemplet visas en positiv vinkel.
3. Offset och felaktig vinkel. Felaktig uppriktning är ofta en kombination av både offset och felaktig vinkel.

Resultat för koppling med mellandel

Om du har valt koppling med mellandel visas värden för vinkel A och B. De visas i både horisontell och vertikal riktning.

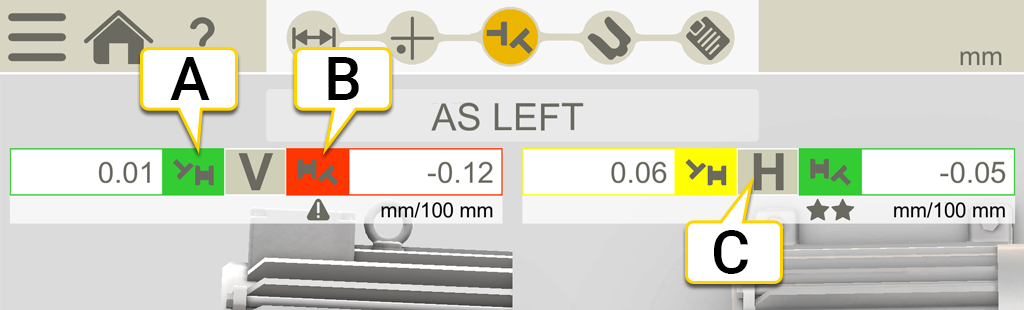

1. Vertikala värden för vinkel A.
2. Vertikala värden för vinkel B.
3. Horisontella värden.



Vinkel A och vinkel B
