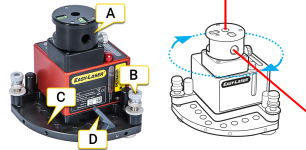

Lasersändare D22
-
Vridbart huvud med vinkelprisma.
-
Nivelleringsskruv.
-
Nivelleringsbord.
-
Frigörningsspaken måste tas bort innan D22 kan monteras på ett stativ.
Nivelleringsskruvar
Nivelleringsskruvarna på lasersändarens nivelleringsbord måste användas försiktigt och enligt anvisningarna.
Visual grovuppriktning mot (detektor) måltavla
Kontrollera finjusteringsskruvens position. Den ska vara i sin nominella position ca 2,5 mm.
- Lossa låsskruven.
- Justera med grovjusteringsskruven till önskad position.
- Dra åt låsskruven.
Digital finjustering av detektor och avläsning av värden
- Kontrollera att låsskruven är åtdragen.
- Justera med finjusteringsskruven till önskat värde.

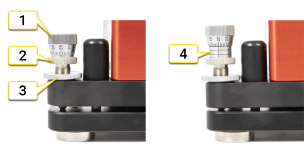

- Finjusteringsskruv
- Grovjusteringsskruv
- Låsskruv
- Maximiposition
Använd en godkänd säkerhetsrem för att förhindra att utrustningen välter och orsakar skada. Välj en säkerhetsrem som är godkänd för vikten den ska bära och omständigheterna under vilka den ska användas. Följ alltid ditt företags interna regler för säkert arbete. Säkerhetsremen ska kopplas till utrustningen med hjälp av M6-skruven som medföljer (art. nr 01-1402). Kontrollera regelbundet att remmen inte är skadad eller sliten. Byt alltid ut remmen efter ett kraftigt fall. Fäst remmen ovanför utrustningen.
