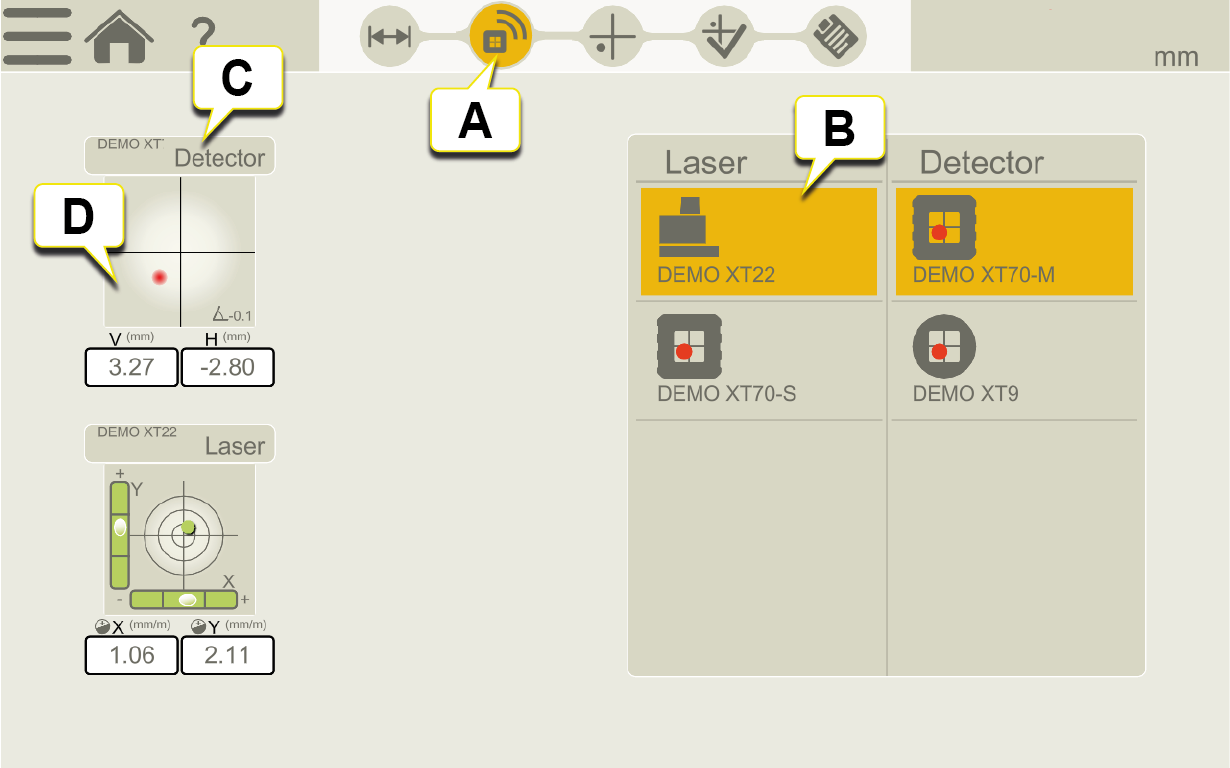

Anslut

I vyn Anslut, välj de mätenheter som ska anslutas.

Typ av enhet samt serienummer visas i vyn Live-enhet under [C].

Observera! När du väl har registrerat ett mätvärde kan du inte gå tillbaka och ändra din enhetskonfiguration.



  1. Tryck på ikonen Anslut i arbetsflödet.
  2. Välj de enheter som ska anslutas. Tryck på den valda enheten för att koppla från.

  3. Enhetstyp och serienummer.

  4. Livedetektor PSD för inställning av laserstråle, tryck för att förstora livevärdet och för att nollställa/halvera värdet.

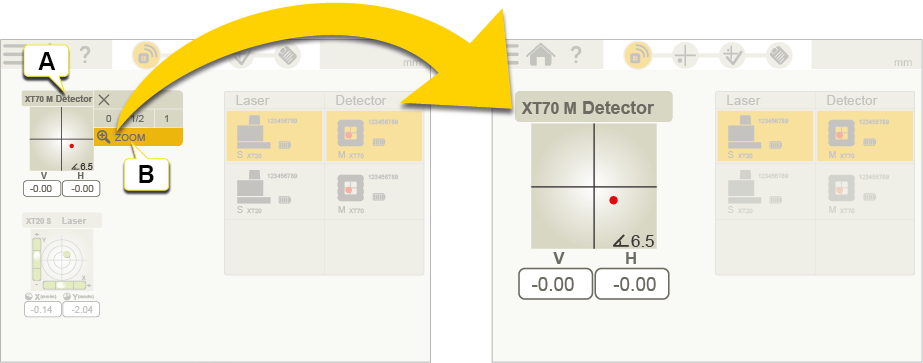

Förstora ett specifikt livevärde

Tryck på Vyn Live-enhet för att öppna Snabbmenyn och tryck på ”ZOOMA”. Detta kan vara användbart när du behöver läsa av på avstånd under konfigurationsproceduren. Se ”Mätning”.

  1. Tryck på Vyn Live-enhet för att öppna Snabbmenyn.
  2. Tryck för att förstora valt livevärde.

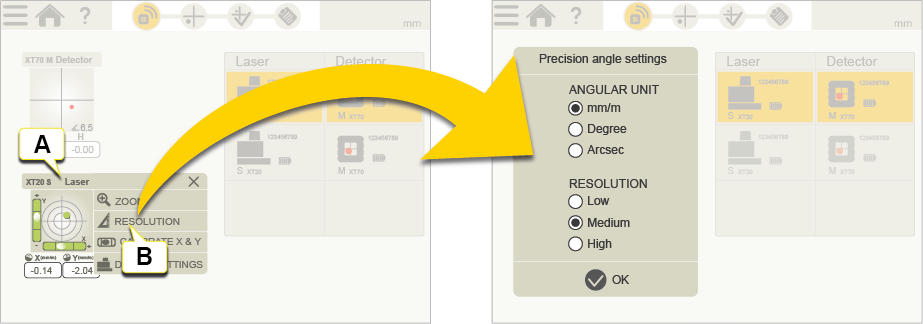

Upplösning och vinkelenhet för lasersändare XT20 och XT22

Tryck på Vyn Live-enhet för att öppna Snabbmenyn och tryck på ”UPPLÖSNING”. Välj upplösning (antal decimaler) och vinkelenhet för XT20/XT22. Upplösning och vinkelenhet i mätvisningen på XT20/XT22 kommer att vara desamma som inställningarna i appen.

  1. Tryck på Vyn Live-enhet för att öppna Snabbmenyn.
  2. Tryck för att ange vinkelenhet och upplösning.

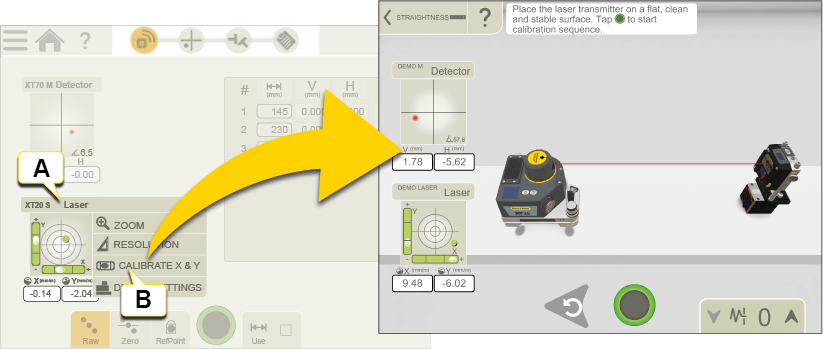

Kalibrera lasersändare XT20 och XT22

Tryck på Vyn Live-enhet för att öppna Snabbmenyn och tryck på ”KALIBRERA”. Kalibrera de elektroniska libellerna i XT20/XT22 horisontellt genom att följa Kalibreringsguiden i appen.

Gå till Kalibrera de elektroniska libellerna i XT20/XT22 horisontellt

Gå till Kalibrera den elektroniska libellen i XT22 vertikalt

  1. Tryck på Vyn Live-enhet för att öppna Snabbmenyn.
  2. Tryck för att kalibrera lasersändare.



Observera! Om du vill använda elektroniska libeller måste de kalibreras innan du påbörjar mätningen.
