Mätning

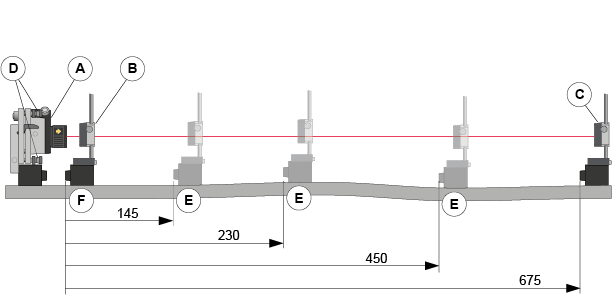

Procedur för konfiguration och mätning

Välj ”Mätning” i arbetsflödet.
Placera lasersändaren [A] på mätobjektet.
Placera detektorn [B] så nära lasersändaren som möjligt.
Justera lasersändaren horisontellt och detektorn vertikalt på stängerna tills lasern träffar centrum av detektorns PSD-yta (nära 0,00).
Välj för att nollställa värdet (se Halvera eller nollställ värdet för ett specifikt detektor-livevärde” nedan). Detta är nu konfigureringspunkt nummer ett (markera konfigureringspunkten på mätobjektet).
Flytta detektorn till punkt [C], den mätpunkt som är längst bort.
Rikta laserstrålen med hjälp av laserjusterskruvarna [D] för att träffa centrum av detektorns PSD-yta (nära 0,00). Detta är nu konfigureringspunkt nummer två.
Upprepa steg 5–7 och finjustera konfigureringspunkterna.
Registrera mätvärdena på valda avstånd [E], se ”Mätning” nedan. Avstånd mäts alltid från första punkten [F]. Rör inte lasersändaren.
Välj referenspunkter, till exempel första och sista mätpunkterna.

Observera! Ju noggrannare du är när du ställer in laserstrålen parallellt med mätobjektet, desto mer exakt blir mätresultatet.

Mätning

Tryck på "Mät" i arbetsflödet, se Mätvy nedan.
Tryck på för att registrera värden.
För att mäta om, välj en registrerad mätpunkt i listan och tryck på , se Mätvy nedan.

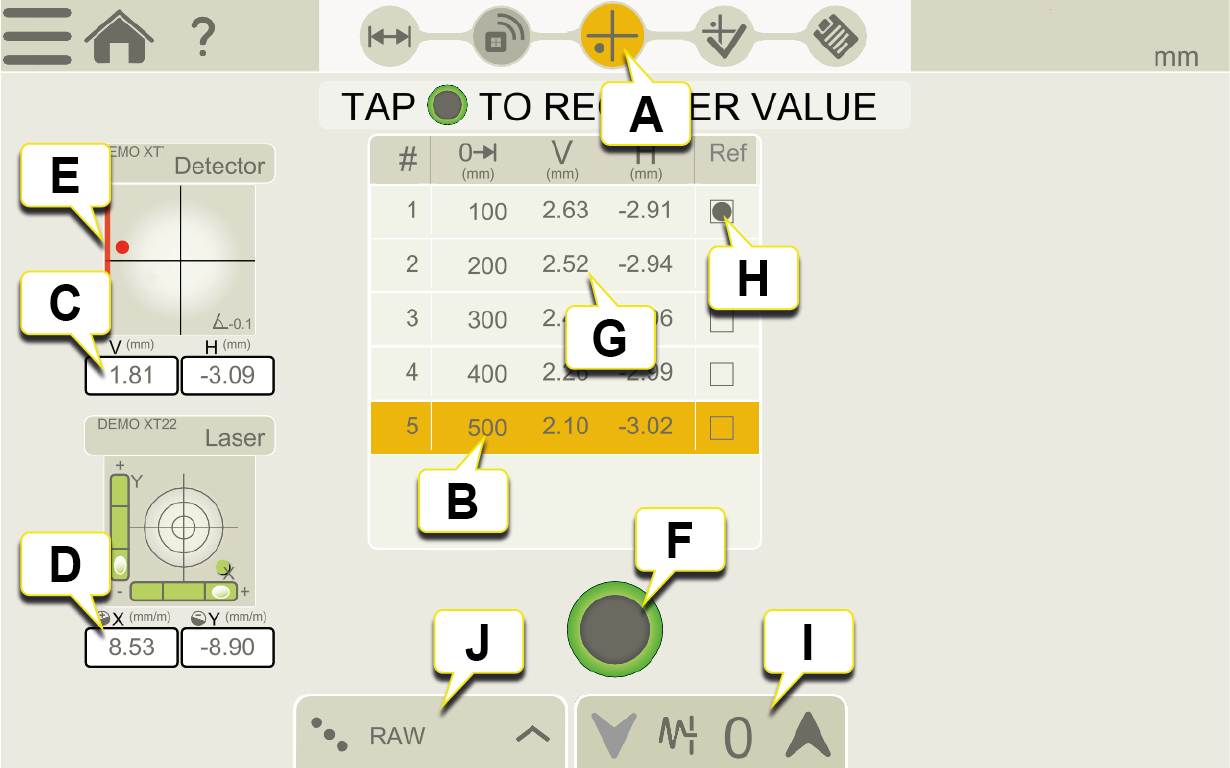

Mätvy.

Mätikonen är aktiv i arbetsflödet.
Mätposition.
Detektorns livevärden.
Lasersändarens livevärde.
Kantvarning. När laserstrålen är nära kanten ”lyser kanten upp” som en varning. Det går fortfarande att registrera värden när kantvarningen är aktiv, men mätnoggrannheten kan minska.
Tryck för att registrera mätvärde för aktiv mätposition.
Registrerade mätvärden.
Referenspunkt. För att välja referenspunkt, tryck först på "Referens" i Referenslägen.
Tryck för att välja filter för detektorn. Gå till Filter
Referenslägen.

Observera! M-enheten kan användas som en detektor tillsammans med en lasersändare. Använd inte S-enheten som detektor.

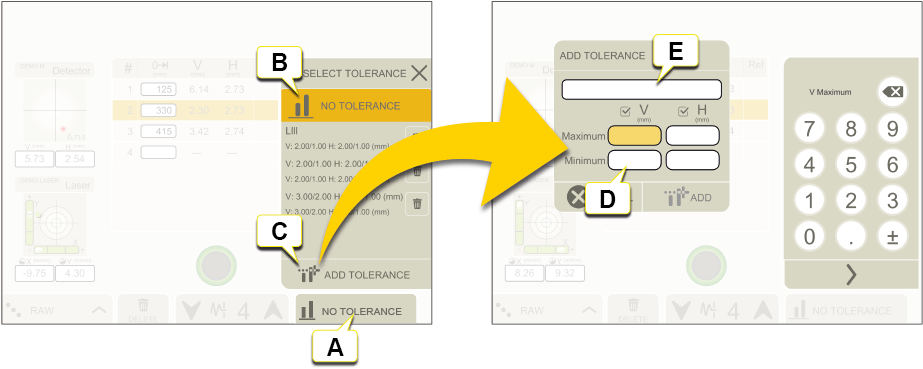

Tolerans

Som standard är ingen tolerans inställd. För att ange tolerans, lägg till önskade värden.

Tryck för att ange toleranser.
Ingen tolerans (standard).
Lägg till tolerans.
Använd knappsatsen för att ange toleranser för vertikal och horisontell offset.
Om du vill ange ett specifikt namn för toleransen, skriver du det här.

Referenslägen

När bästa passning beräknas lutas föremålet till det lägsta peak-to-peak-värdet. Den passas in så rakt som möjligt mellan två plan.

	Rådata.
	Noll. När man gör en beräkning av bästa passning vippas mätföremålet till det lägsta värdet för topp-till-topp. Det passas in så plant som möjligt mellan två plan där genomsnittsvärdet är noll.
	Negativ. Bästa passning med alla mätpunkter under 0. Referenslinjen flyttas till den högsta mätpunkten.
	Positiv. Bästa passning med alla mätpunkter över 0. Referenslinjen flyttas till den lägsta mätpunkten.
	Medel. Referenslinjen flyttas till medelvärdet för mätpunkterna.
	Ange anpassad referenspunkt.

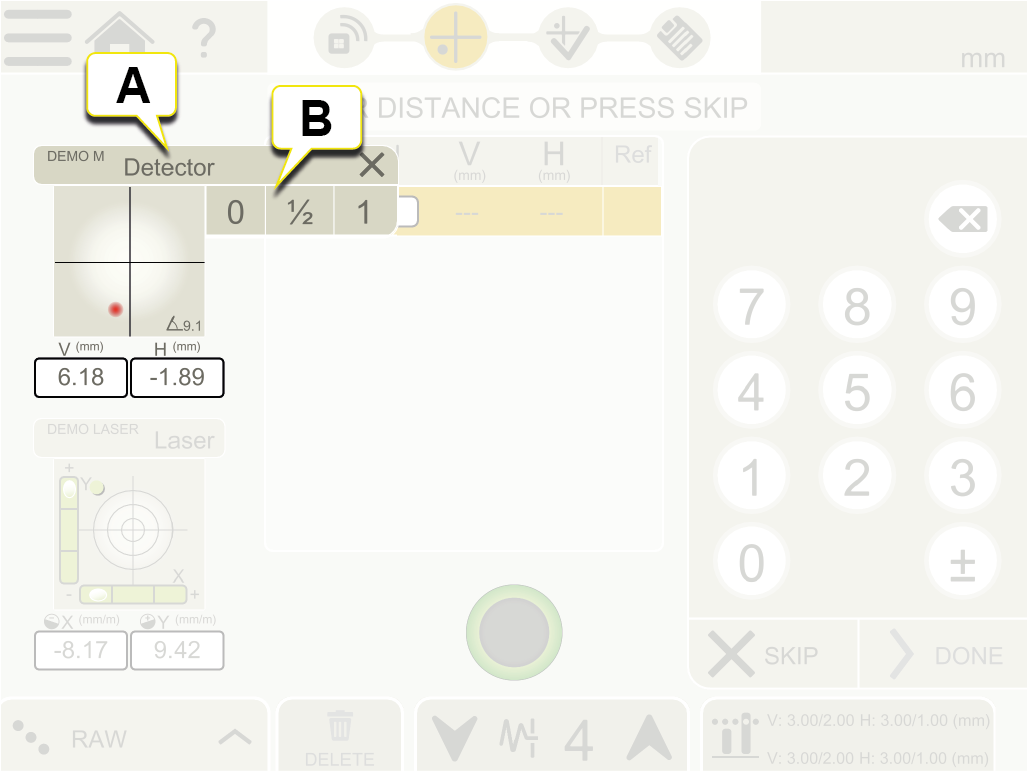

Halvera eller nollställ värde för detektorns livevärde

Tryck på Vyn Live-enhet för att öppna Snabbmenyn.
Tryck på ”0” för att nollställa värdet, ”1/2” för att halvera värdet eller ”1” för att återgå till det absoluta värdet.

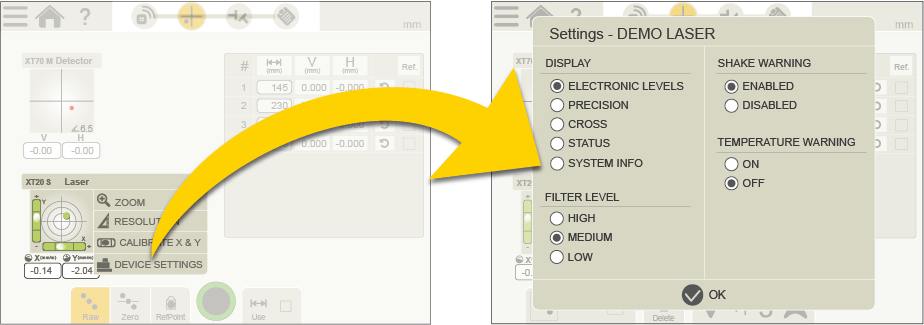

Enhetsinställningar för XT20 och XT22

Tryck på Vyn Live-enhet för att öppna Snabbmenyn och tryck på ”ZOOMA”. Ställ in Visningsvy, Filternivå och aktivering/inaktivering av Skakvarning och Temperaturvarning.

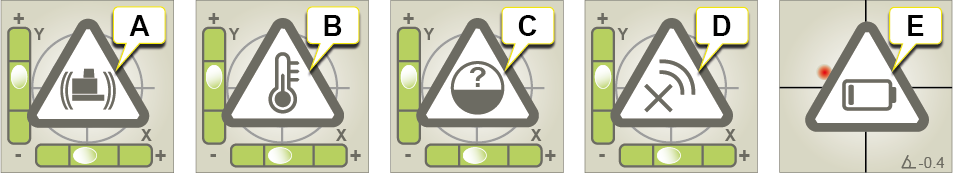

Varningar under mätning

Följande varningar kan visas i informationen om Live-enhet:

Skakvarning för lasersändare. Inaktivera genom att välja Skakvarning ”AV” i XT-appen. Om vibrationerna är så starka att skakvarningen visas under mätning bör du öka filternivåinställningen för elektroniska libeller från XT-appen.
Temperaturvarning för lasersändare. Inaktivera genom att välja Temperaturvarning AV i XT-appen.
Ingen vinkelinformation är tillgänglig. Lasersändarens elektroniska libeller och inklinometrar är utanför arbetsområdet. Placera sändaren närmare den horisontella eller vertikala libellen.
Enheten frånkopplad.
Varning för låg batterinivå. Ladda mätenheten.
