Resultat

Tre värden visas. Hastighets- och BDU-värdena är färgkodade för att ange deras larmstatus.

  • Hastighet. RMS eller Peak (visas i mm/s eller tum/s)
  • Lagerljud i BDU (Bearing Damage Units)
  • Total g (acceleration)

Gå till Vibrationsanalys.

RMS-värde

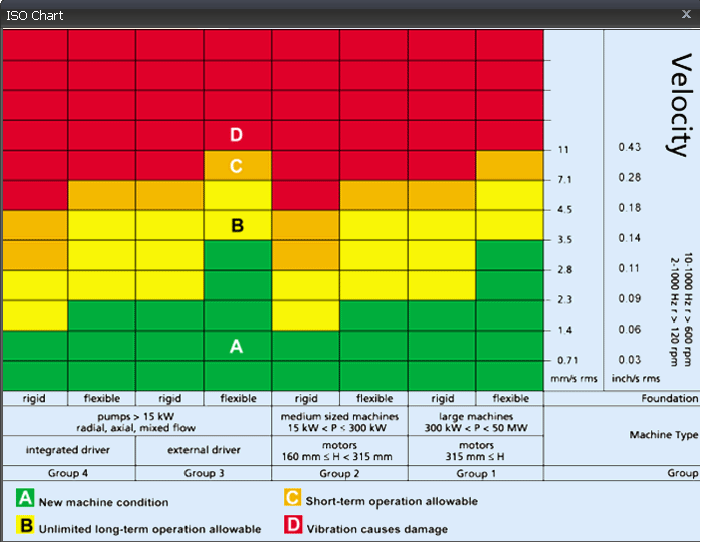

ISO-värdet (i mm/s eller tum/s) är RMS-värdet (kvadratiska medelvärdet) för vibrationshastigheten i frekvensbandet 10 Hz (600 RPM) till 1 kHz (60 000 RPM) eller 2 Hz (120 RPM) till 1 kHz (60 000 RPM), enligt ISO-standardens specifikation. Rätt frekvensband väljs automatiskt av XT280-enheten utifrån körhastigheten. Bakgrunden är färgkodad enligt diagrammet för vibrationshastighetsnivå i ISO 10816-1 (se nedan). Den färgkodade bakgrunden visar maskinens skick utifrån den valda maskinens storlek och typ. Gå till Konfiguration (Setup wizard).

ISO 10816-1:1995. Mekanisk vibration – Bedömning av maskinvibrationer genom mätningar på icke-roterande delar.

Lagerljud (BDU)

Lagerljud (högfrekventa vibrationer) mätt i BDU (Bearing Damage Units) där 100 BDU motsvarar en vibration på 1 g RMS (kvadratiskt medelvärde) mätt över 1 kHz. Det här är ett mått på lagrens slitage i den övervakade utrustningen. Ju högre siffra, desto större lagerslitage.

1 g högfrekventa vibrationer (100 BDU) anses normalt motsvara ett ganska högt lagerljud och kan därmed också vara en indikation på att lagret är skadat. Det kan med andra ord vara en hjälp att se den här lagerljudssiffran som en mycket grovt uppskattad ”procent” av lagerslitage.

Som standard visas lagerljudet mot en

  • röd bakgrund om det är över 100 BDU
  • gul bakgrund mellan 50 och 100 BDU
  • grön bakgrund under 50 BDU.

BDU-larmnivåerna kan ändras. Gå till Konfiguration (Setup wizard).

Total acceleration (g)

Det här är RMS-värdet (kvadratiska medelvärdet) för den totala vibrationsaccelerationen som registrerats av mätaren över hela frekvensområdet (2 Hz till 10 kHz). Detta värde anges i g-enheter (jordens gravitationskonstant där 1 g = 9,81 m/s2).

RMS-förskjutning

Om du trycker på vänsterpilen (<) eller högerpilen (>) medan skärmen med det avlästa värdet visas kommer RMS-förskjutning att visas (i µm eller mils) mot en blå bakgrund. Tryck på den andra pilen igen så kommer skärmen att återgå till ISO-värdet (mm/s eller tum/s).
