ปรับเทียบระดับอิเล็กทรอนิกส์ XT20/XT22 ในแนวนอน
คุณสามารถสอบเทียบระดับอิเล็กทรอนิกส์บนอุปกรณ์ส่งแสงเลเซอร์ XT20/XT22 ได้ ซึ่งมีการทําที่โรงงาน แต่ควรทําใหม่ก่อนทํางานหากคุณต้องการวัดตามระดับแนวนอน (หรือแนวตั้ง) ด้วยการสอบเทียบระดับอิเล็กทรอนิกส์แล้วจากนั้นจึงใช้เปรับระดับอุปกรณ์ส่งแสงเลเซอร์ คุณจะสามารถปรับระดับระนาบเลเซอร์ได้ประมาณ ± 0.02 มม./ม. [4 arc sec]
เริ่มโปรแกรมการสอบเทียบ (ใช้ได้กับระดับแนวนอนเท่านั้น) ผ่านแอป เมนูบริท > "สอบเทียบ X และ Y" และทําตามคําแนะนํา แอปจะแนะนําคุณตลอดขั้นตอนการสอบเทียบ หลังจากทำแต่ละขั้นตอนแล้ว ให้แตะ
เพื่อดําเนินการต่อในขั้นตอนถัดไป
เมื่อคุณเริ่มลําดับการสอบเทียบ การตั้งค่าการสอบเทียบก่อนหน้าของระดับอิเล็กทรอนิกส์แนวนอนทั้งสองจะถูกล้าง และระดับจะกลับสู่การตั้งค่าการสอบเทียบจากโรงงาน เมื่อลําดับการสอบเทียบทั้งหมดเสร็จเรียบร้อยแล้ว การตั้งค่าการสอบเทียบใหม่ที่คํานวณจากขั้นตอนการสอบเทียบจะถูกนํามาใช้ในระดับอิเล็กทรอนิกส์
ก่อนเริ่มขั้นตอนการสอบเทียบ ให้เชื่อมต่อเครื่องตรวจจับและอุปกรณ์ส่งแสงเลเซอร์
โปรดทราบ! โปรแกรมการปรับเทียบแอปใช้ได้เฉพาะกับระดับแนวนอนเท่านั้น
โปรดทราบ! วางอุปกรณ์ส่งแสงเลเซอร์ตามทิศทางที่แสดงในภาพเคลื่อนไหว เริ่มต้นด้วยทิศทาง X เสมอเมื่อสอบเทียบในแนวนอน
โปรดทราบ! สามารถใช้ได้เฉพาะเครื่องตรวจจับ XT70 เท่านั้นเมื่อสอบเทียบอุปกรณ์ส่งแสงเลเซอร์ XT20/22

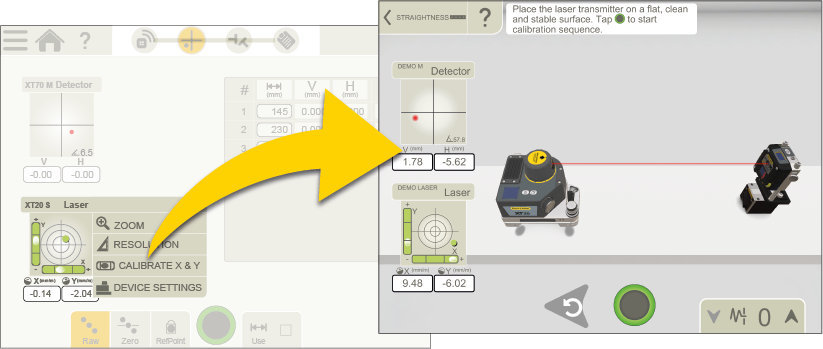

คู่มือการสอบเทียบด้วยตนเองในแอป
สอบเทียบระดับอิเล็กทรอนิกส์แรก

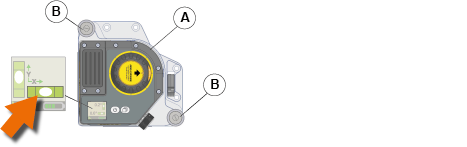

- วางอุปกรณ์ส่งแสงเลเซอร์ [A] บนพื้นผิวที่เรียบ สะอาด และมั่นคง แตะ เพื่อเริ่มลําดับการสอบเทียบ
- ทำเครื่องหมายที่ฐานของอุปกรณ์ส่งแสงเลเซอร์ แตะ
- ปรับระดับอุปกรณ์ส่งแสงเลเซอร์ให้สอดคล้องกับระดับอิเล็กทรอนิกส์ทั้งสองโดยใช้สกรูเอียง [B] แตะ
ตั้งให้เป็นศูนย์

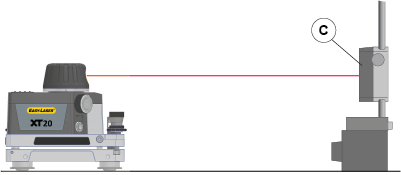

- วางเครื่องตรวจจับ [C] ไว้ที่ระยะห่างอย่างน้อย 1 ม. แต่ควรเป็น 5-10 ม. และวางเครื่องตรวจจับไว้ที่ศูนย์กลางลําแสงเลเซอร์ภายใน 0.5 มม. ในแนวนอน โดยขยับเครื่องตรวจจับ อย่าสัมผัสอุปกรณ์ส่งแสงเลเซอร์ แตะ การตั้งค่าให้เป็นศูนย์จะทําโดยอัตโนมัติโดยแอป
ดัชนีและระดับ
- หมุนตัวอุปกรณ์ส่งแสงเลเซอร์ 180º (อุปกรณ์ส่งแสงเลเซอร์อยู่ในตําแหน่งตามที่ทําเครื่องหมายในขั้นตอนที่ 2) แตะ

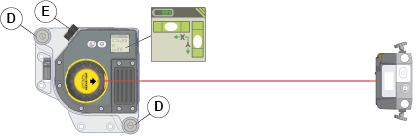

- ปรับระดับอุปกรณ์ส่งแสงเลเซอร์ให้สอดคล้องกับระดับอิเล็กทรอนิกส์โดยใช้สกรูเอียง [D] แตะ
- ใช้ปุ่มปรับละเอียด [E] (ไฮไลต์ในแอป) บนอุปกรณ์ส่งแสงเลเซอร์เพื่อจัดลําแสงเลเซอร์ให้อยู่ที่ศูนย์กลางในแนวนอนภายใน 0.5 มม. บนเครื่องตรวจจับ อย่าสัมผัสเครื่องตรวจจับ แตะ การลดค่าลงครึ่งหนึ่งจะทําโดยอัตโนมัติโดยแอป
ปรับค่า

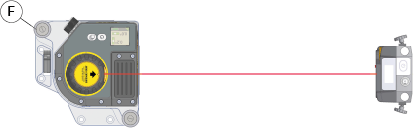

- ปรับค่า V ของเครื่องตรวจจับ PSD อย่างละเอียดเป็น 0.00 โดยใช้สกรูเอียง [F] (ไฮไลต์ในแอป) บนอุปกรณ์ส่งแสงเลเซอร์ แตะ เพื่อสอบเทียบ
สอบเทียบระดับ

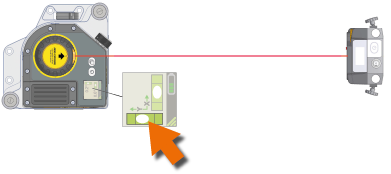

- ตอนนี้จุดศูนย์ของระดับอิเล็กทรอนิกส์ได้รับการสอบเทียบอัตโนมัติ แตะ
ปรับเทียบระดับอิเล็กทรอนิกส์ที่สอง
- หมุนตัวอุปกรณ์ส่งแสงเลเซอร์ 90º แตะ
- ทําซ้ำขั้นตอนที่ 3–9
การตรวจสอบความถูกต้องของการสอบเทียบ
- หลังจากสอบเทียบทั้งสองระดับแล้ว สามารถตรวจสอบความถูกต้องของการสอบเทียบได้ (ไม่บังคับ) แตะ เพื่อดําเนินการตามขั้นตอนการตรวจสอบยืนยันและทําตามคําแนะนําในแอป
หากต้องการออกจากขั้นตอนการสอบเทียบโดยไม่มีการตรวจสอบยืนยัน ให้กดปุ่มที่มุมซ้ายบนเพื่อกลับไปที่โปรแกรมหลัก
