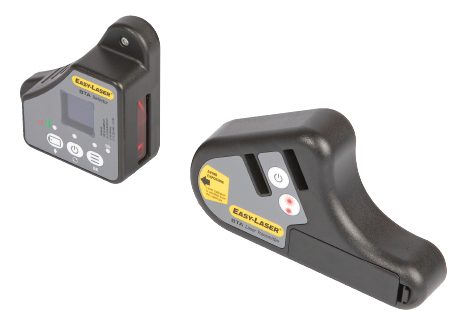

XT190 BTA
Parça. no 12-1053
Easy-Laser® BTA ile hizalama yaparken kasnaklar/makaralar, kayışlar, rulmanlar ve contalardaki aşınmayı ve titreşimi azaltırsınız.
NOT! Bu cihaz bir ölçüm sisteminin bir parçasıdır ve cihazın kullanım amacı, bu kılavuzdaki talimatlara göre diğer Easy-Laser ürünleriyle birlikte endüstriyel ölçümdür. Cihaz sadece profesyonel kullanım için tasarlanmıştır. Ne Easy-Laser ne de yetkili distribütörleri, bu cihazın yanlış kullanımından kaynaklanan makine veya sistem hasarlarından sorumlu olmayacaktır.
NOT! Sistemi uzun süre kullanmayacaksanız, pili lazer vericiden çıkarın.
NOT! Üniteleri ve açıklıklardaki pencereleri kuru pamuklu bir bezle temizleyin.
SERVİS VE DESTEK
Ünite hasar görmüşse onarım için gönderilmesi gerekir. www.easylaser.com adresinde bulunan yerel servis merkezinizle iletişime geçin.
Lazer verici
| Lazer türü | Diyot lazer |
| Kasnak çapı | >60 mm [2.4”] |
| Lazer sınıfı | Sınıf 2 |
| Lazer çıkış gücü | <0,6 mW (düşük güç modu) |
| <4,8 mW (yüksek güç modu) | |
| Lazer dalga boyu | 630–680 nm |
| Işın açısı | >55° |
| Ölçüm Hassasiyeti | Paralellik: ±0,2 mm [±8 mils] Açı: ±0,05° |
| Ölçüm Aralığı | 40 mm -3 m [1,6 inç -10 ft] (düşük güç modu) |
| 0,5 m -10 m [20 inç -33 ft] (yüksek güç modu) | |
| Pil tipi | 1xR6 (AA) 1.5 V |
| Çalışma süresi | 12 saate kadar sürekli kullanım |
| İşletim sıcaklığı | -10–50ºC |
| Depo sıcaklığı | -20–50ºC |
| Gövde malzemesi | ABS plastik / Sert anodize alüminyum |
| Boyutlar | GxYxD:147x87x31 mm [5,8x3,4x1,2”] |
| Ağırlık | 265 g [9.35 oz] |
| Rakım | 0–2000 m |
| İç mekan kullanımı için tasarlanmıştır (kirlilik derecesi 2) | |
Lazer sınıflandırması
D92 lazer 2. Sınıf olarak sınıflandırılmıştır, daha fazla bilgi için Güvenlik önlemleri'e git. Bu ürünler, makul olarak öngörülebilir çalışma koşulları altında güvenlidir ve ürünlerin bu Kullanım Kılavuzuna uygun olarak kullanılması ve bakımının yapılması koşuluyla gözler için zararlı değildir.
- Lazer açıklığı
Güvenlik önlemlerini içeren etiket
Dedektör
| Kasnak çapı | >60 mm [2.4”] |
| Ölçüm aralığı | 40 mm -3 m [1,6 inç -10 ft] (DÜŞÜK güç modunda D92 ile veya D90 ile kullanıldığında) |
| 0,5 m -10 m [20 inç -33 ft] (YÜKSEK güç modunda D92 ile kullanıldığında) | |
| Ölçüm hassasiyeti |
Paralellik: ±0,1 mm [±4 mils] Açı: ±0,01° ±%1 |
| Dedektör aralığı | Paralel: ±3 mm [±0.12 mils] Açısal: ±8° |
| Ekran çözünürlüğü | Paralellik: 0.1 mm [0.01"] Açı: 0.01º |
| Ekran tipi | Sarı OLED 96x96 piksel |
| İletişim | Kablosuz teknolojisi |
| Pil tipi | Li-Ion |
| Çalışma süresi | 5 saate kadar sürekli kullanım |
| İşletim sıcaklığı | -10–50ºC |
| Depolama sıcaklığı | -20–50ºC |
| Bağıl nem | %10–95 |
| Gövde malzemesi | ABS plastik / Eloksallı alüminyum |
| Boyutlar | GxYxD: 94x94x37 mm [3,7x3,7x1,5”] |
| Ağırlık | 190 g [6.7 oz] |
| Rakım | 0–2000 m |
| İç mekan kullanımı için tasarlanmıştır (kirlilik derecesi 2) | |
Dedektör pili
Dedektörün pil durumunu görmek için basın. Pil şarj olurken yeşil bir ışık yanıp söner. Pil azaldığında lazer vericisi yanıp söner. Ölçüme devam etmeden önce pilleri değiştirin.
-
Kırmızı, bir kez yanıp sönüyor: Pil boş.
-
Kırmızı, iki kez yanıp sönüyor: Pilin şarj edilmesi gerekiyor.
-
Yeşil, üç kez yanıp sönüyor: İyi.
-
Yeşil, sabit ışık: Pil dolu.
Pil değiştirme
Pillerin değiştirilmesi gerekiyorsa, yerel servis merkezinizle iletişime geçin.
Yalnızca Easy-Laser tarafından sağlanan pilleri kullanın.
