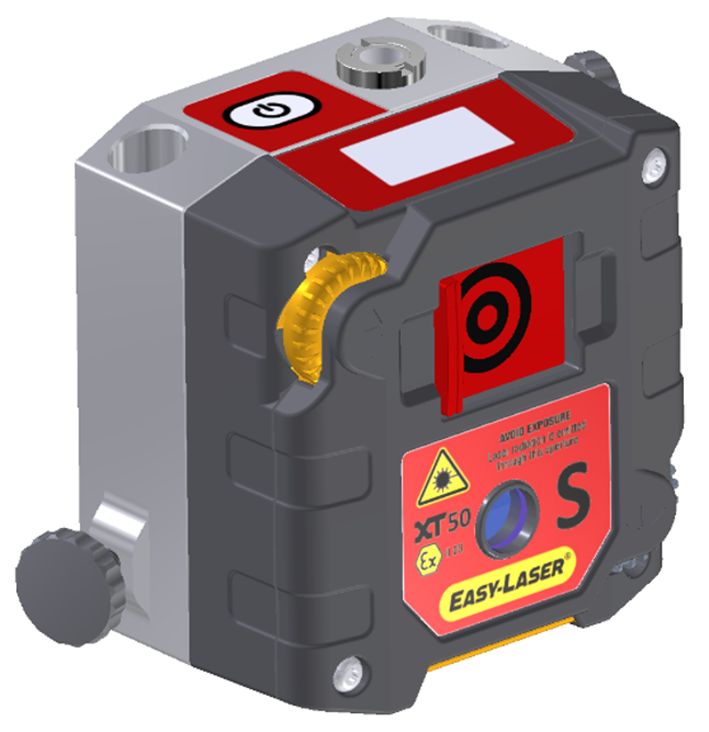

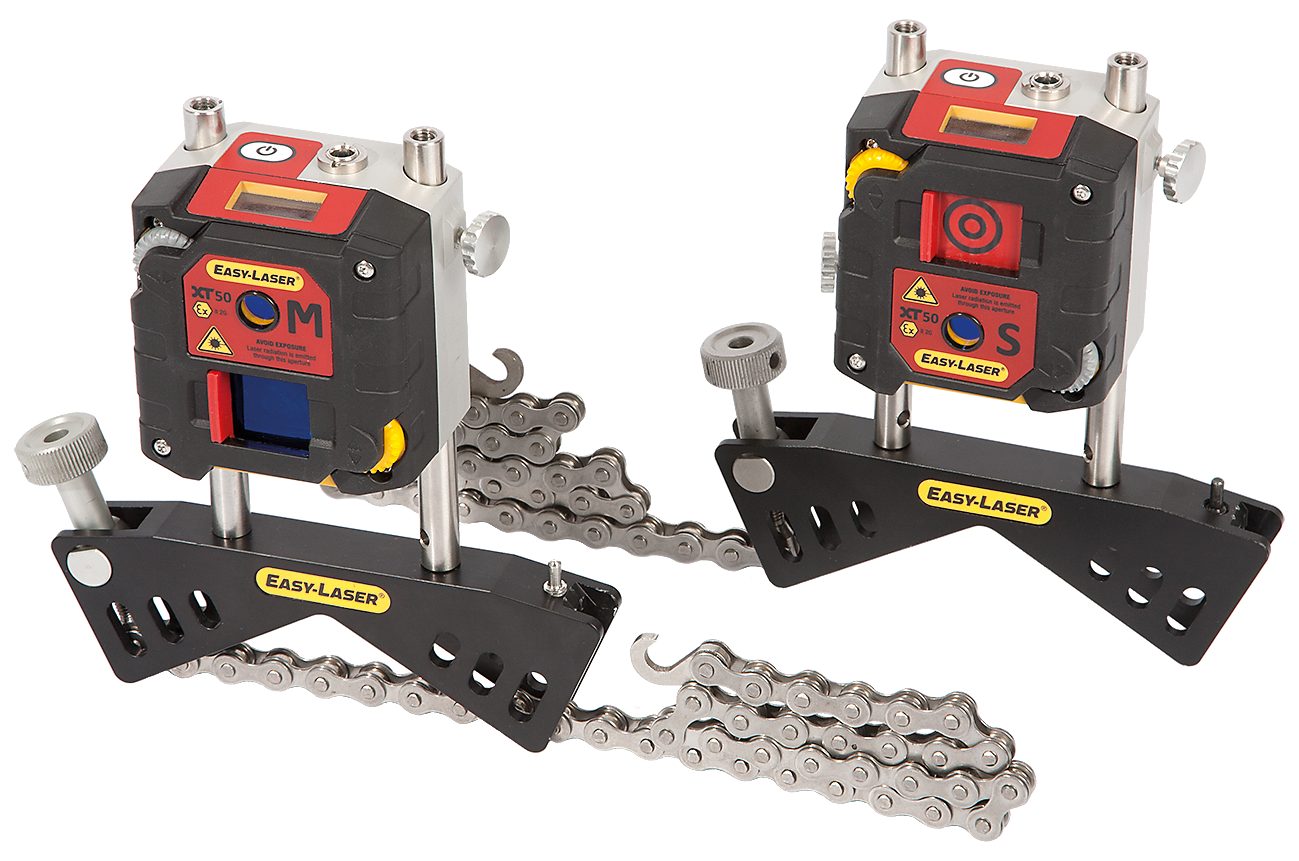

XT50 Teknik veriler

XT50, potansiyel olarak patlayıcı (EX) ortamlarda kullanılmak üzere tasarlanmıştır. Belirli EX sertifikaları geçerlidir; aşağıdaki Teknik verilere bakın. Lütfen aşağıda belirtilen güvenlik talimatlarını okuyun ve uygulayın.

Parça. no 12-1027

Parça. no 12-1028

NOT! Bu cihaz bir ölçüm sisteminin bir parçasıdır ve cihazın kullanım amacı, bu kılavuzdaki talimatlara göre diğer Easy-Laser ürünleriyle birlikte endüstriyel ölçümdür. Cihaz sadece profesyonel kullanım için tasarlanmıştır. Ne Easy-Laser ne de yetkili distribütörleri, bu cihazın yanlış kullanımından kaynaklanan makine veya sistem hasarlarından sorumlu olmayacaktır.

Dedektör tipi	1 eksen TruePSD 20x20 mm [0,79x0,79"]
İletişim	Kablosuz teknolojisi
Pil tipi	Ağır hizmet tipi Li İyon pil şarj edilebilir
Çalışma süresi	20 saate kadar sürekli
Hassasiyet	0.001 mm [0.05 mils]
Ölçüm hassasiyeti	±0,001 mm ±%1 [±0,05 mil ±%1]
Ölçüm aralığı	20 m'ye kadar [66 fit]
Lazer türü	Diyot lazer
Lazer dalga boyu	630–680 nm
Lazer sınıfı	Güvenlik sınıfı 2
Lazer çıkışı	<1 mW
Elektronik eğim ölçer	0,1° hassasiyet
Çevre koruma	IP sınıfı 66 ve 67
İşletim sıcaklığı	-10 ila +50°C [14 ila 122°F] (ortam)
Depolama sıcaklığı	-20 ila +50°C [-4 ila 122°F] (ortam)
Rakım	0-2000 m
Bağıl nem	%10–95
OLED ekran	128x64 piksel
Gövde malzemesi	Eloksallı alüminyum + PC/ABS + TPE
Boyutlar	GxYxD: 76x76,5x50,9 mm [3,0x3,0x2,0"]
Ağırlık	316 g [11.1 oz]
Ex sınıflandırması	II 2G Ex ib op, IIC T4 Gb, -10°C ≤ Ta ≤ +50°C'dir *
	II 2D Ex ib op, IIIC T135°C Db, -10°C ≤ Ta ≤ +50°C'dir *
Ex sertifikaları	Presafe 17 ATEX 10552X
	IECEx PRE 17.0049X
Dış mekan kullanımı için tasarlanmıştır (kirlilik derecesi 4)

* EX sınıflandırma açıklaması, aşağıya bakın.

Pili değiştirin veya onarın

Pillerin değiştirilmesi gerekiyorsa veya ünitenin onarılmasına ihtiyaç varsa, ünite İsveç servis merkezine gönderilmelidir.

Yalnızca Easy-Laser tarafından sağlanan pilleri kullanın.

Lazer sınıflandırması

XT50 lazer sınıfı 2 olarak sınıflandırılmıştır, daha fazla bilgi için Güvenlik önlemleri'e git.

Bu ürünler, makul olarak öngörülebilir çalışma koşulları altında güvenlidir ve ürünlerin bu Kullanım Kılavuzuna uygun olarak kullanılması ve bakımının yapılması koşuluyla gözler için zararlı değildir.

Ortalama güç	Maks. 0.6 mW
Darbe süresi	10–17 µs
Darbe enerjisi	Maks. 20 nJ
Dalga boyu	630–680 nm
Işın sapması	<1.5 mrad
Darbe tekrarlama frekansı	32–47 kHz

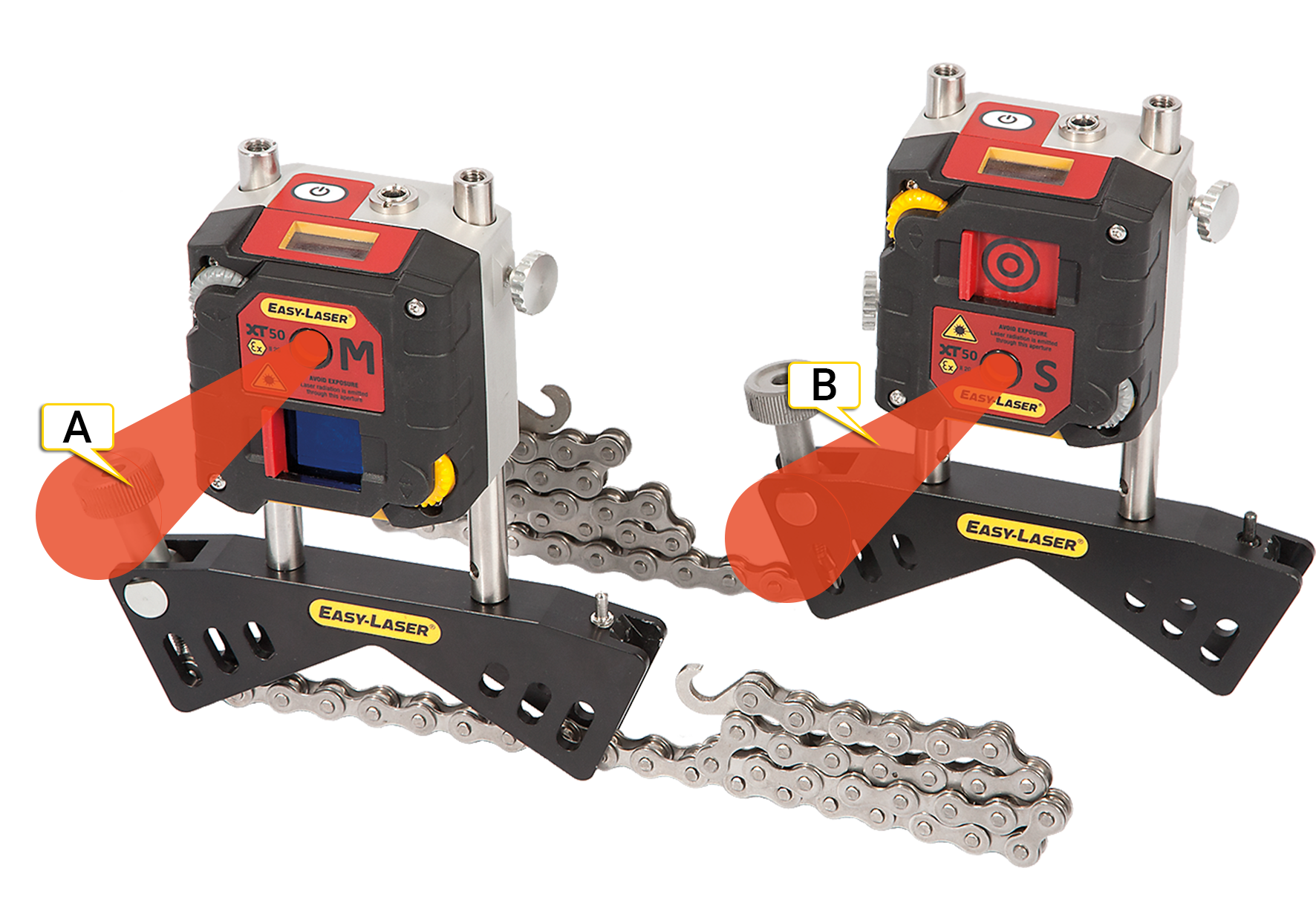

M-ünitesinde lazer ışını
S-ünitesinde lazer ışını

* EX sınıflandırma açıklaması:

II = Ürün grubu. Cihazın madenler hariç tüm alanlar için onaylanmış olduğunu gösterir.

2G = Gaz ortamı için ürün kategorisi. Bölge 1 ve 2 için kendinden emniyetli ekipman

(patlayıcı gaz ortamının muhtemel oluşumu – gazlar, sisler ve buharlar).

2D = Toz ortamı için ürün kategorisi. Bölge 21 ve 22 için kendinden emniyetli ekipman

(patlayıcı toz ortamının muhtemel oluşumu).

ib op = EX korumasının türü (kendinden emniyetli ve güvenli lazer radyasyon seviyeleri).

IIC = Gaz ortamı için patlama grubu. Örnek gazlar: Hidrojen & Asetilen.

IIIC = Toz sınıflandırması. Cihazın yanıcı liflerden, iletken olmayan tozlardan ve iletken tozlardan kaynaklanan tozlara yönelik onaylanmış olduğunu gösterir.

T4 = Gaz ortamı için sıcaklık sınıfı. Sıcaklık sınıfı, ürünün açıkta kalan yüzeyinin maksimum sıcaklığını gösterir

ve maksimum 135°C sıcaklığa karşılık gelir.

T135°C = Toz ortamı için sıcaklık sınıfı. Ürünün açıkta kalan yüzeyinin maksimum sıcaklığının 135°C olduğunu gösterir.

Gb = Gaz ortamı için ekipman koruma seviyesi. Bölge 1 ve 2'ye karşılık gelir.

Db = Toz ortamı için ekipman koruma seviyesi. Bölge 21 ve 22'ye karşılık gelir.

Ta = Ortam sıcaklığı. Ürünün, yalnızca belirtildiği gibi ortam sıcaklığı aralığındaki EX ortamlarında kullanım için güvenli olduğunu gösterir.

Güvenlik önlemleri/Uyarı

Potansiyel olarak patlayıcı ortamda şarj etmeyin!
Her zaman çalıştırma talimatlarını okuyun ve izleyin.
Ünitelerin muhafazasının açılması Ex derecelendirmesini geçersiz kılar, garantiyi geçersiz kılar ve tehlikeli ışığa maruz kalmaya neden olabilir.
Tüm onarımlar İsveç'de Easy-Laser ana servis merkezi tarafından yapılmalıdır.
Yalnızca ürünle birlikte verilen Easy-Laser şarj cihazını (12 V) kullanın.
EX derecesi yalnızca XT50 ölçüm üniteleri için geçerlidir (parça numarası 12-1026 & 12-1027). Braketler, fikstür ekipmanı, gövde ve diğer aksesuarlar herhangi bir EX sınıflandırmasına tabi değildir ve EX ortamında kullanılmadan önce kullanıcı tarafından değerlendirilmelidir. Easy-Laser, aksesuarların EX güvenliği konusunda sorumluluk kabul etmez
