D22'yi dikey olarak düzleştirin

Dikey su terazisini kalibre etmeden önce, her iki yatay su terazisini de kalibre etmeniz gerekir.

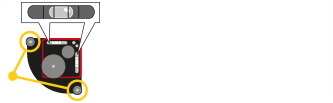

Yatay olarak kademelendirin

1. D22 lazer vericiyi düz, temiz ve sabit bir yüzeye yerleştirin.
2. Lazer vericiyi su terazisine göre kademelendirin. Kaldırma vidalarını kullanın.

Lazer vericiyi kademelendirin.



Kaba hizalama

3. Program Değerlerini açmak için öğesini seçin.

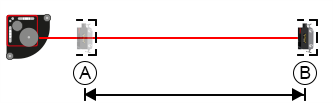

4. Dedektörü A konumuna yerleştirin ve lazer ışını merkeze gelene kadar dedektörü hareket ettirin.
5. Dedektörün konumunu işaretleyin.
6. Dedektörü B konumuna getirin ve lazer ışını merkeze gelene kadar dedektörü hareket ettirin.
7. Dedektörün konumunu işaretleyin.

A konumu ile B konumu arasında en az 1 m.

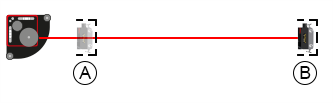

Sıfır ayar ve okuma değeri

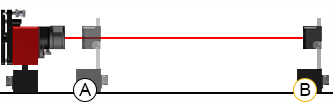

8. Dedektörü A konumuna geri getirin.
9. Sıfır ayarı için öğesini seçin.
10. Dedektörü B konumuna getirin. Dikey hiza değerini okuyun ve not edin.

A konumu 0 olarak ayarlanır. B konumundaki değeri okuyun.



D22'yi dikey olarak monte edin

11. D22'yi pim (01-0139) veya bir plaka (01-0874) kullanarak dikey olarak monte edin.
12. Detektörü B konumunda kabaca hizalayın (± 0,1 mm).

Dikey olarak monte edin ve B konumuna kabaca hizalayın.



Sıfır ayarı ve ayarlama

13. Dedektörü A konumuna geri getirin.
14. Sıfır ayarı için öğesini seçin.

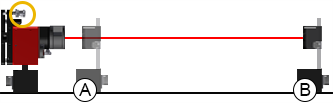

15. Dedektörü B konumuna getirin.
16. Adım 10'dakiyle aynı değeri elde edene kadar ayarlayın. Kaldırma vidasını kullanın.
17. A konumunda 0 ve B konumunda doğru değeri elde edene kadar 13–16 adımlarını tekrarlayın.

A konumu 0 olarak ayarlanır. B konumundaki değeri okuyun.

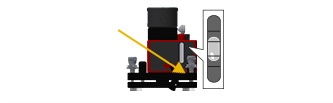

Su terazisini kalibre edin

18. Alyan anahtar kullanarak su terazisini kalibre edin.
