Lazer verici XT20/XT22

Dijital göstergeli ve elektronik seviyeli XT20 ve XT22 lazer vericiler.
XT20 ve XT22, XT programları Doğruluk ve Değerler ile kullanılabilir.
XT22 ayrıca her türlü geometrik ölçüm için kullanılabilmesini sağlayan ekstra bir dikey seviyeye ve ters çevrilebilir açısal prizmaya sahiptir.
XT20 ve XT22, Easy-Laser® XT hizalama uygulamanıza kablosuz olarak bağlanabilir.

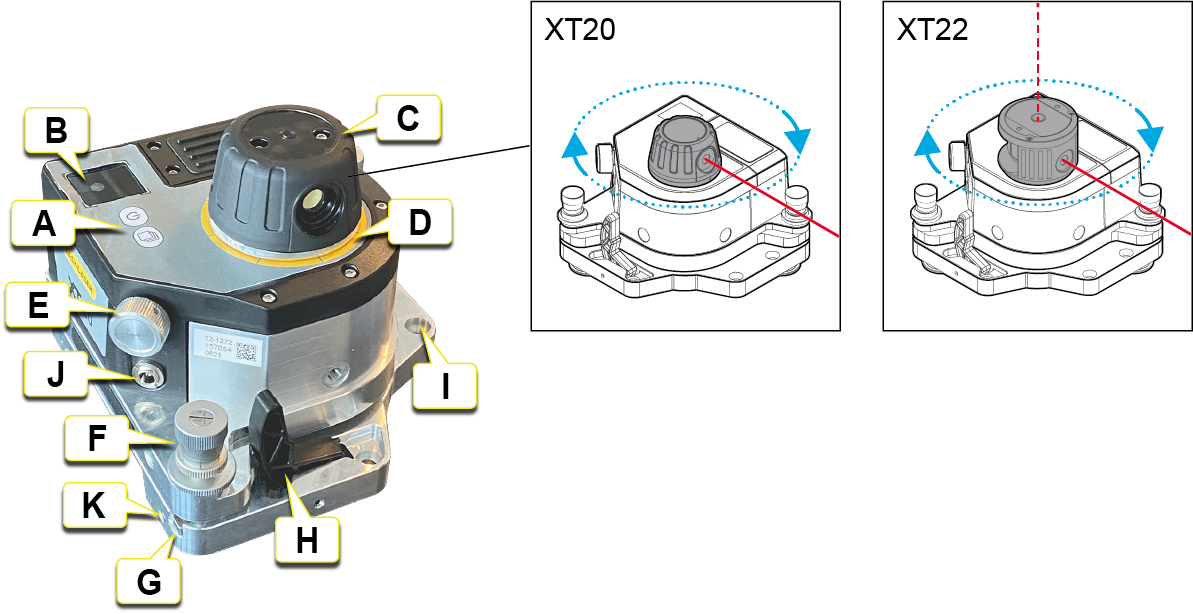

  1. Açık/Kapalı, Ekran görünümünü değiştir.
  2. Ölçüm ekranı.

  3. Elle döndürülebilen lazer kafası (XT22 için ters çevrilebilir açısal prizma ile).

  4. Hızlı bir hizalama için her 45° için işaretleme.
  5. İnce ayar.
  6. Kaldırma vidası (x2).
  7. Kaldırma tablası.
  8. Serbest bırakma kolu. Ayrıca yüzeye yerleştirildiğinde mıknatıs kuvvetini sönümlemek için.
  9. Mıknatıs tabanının sabitlenmesi.
  10. Güç adaptörü şarj portu.
  11. Güvenlik kayışı ve diğer aksesuarlar/adaptasyonlar için dişli M6 delik (x4).

Güvenlik kayışı

Ekipmanın düşmesini ve yaralanmalara neden olmasını önlemek için onaylı bir güvenlik kayışı kullanın. Taşıması gereken ağırlık ve kullanılacağı koşullar için onaylanmış bir güvenlik kayışı seçin. Güvenli çalışma için her zaman şirketinizin dahili kurallarına uyun. Güvenlik kayışı, sağlanan M6 vidası kullanılarak ekipmana bağlanmalıdır (parça. no 01-1402). Kayışı hasarlara ve aşınmaya karşı düzenli olarak kontrol edin. Sert bir düşüşe maruz kaldıysa, lütfen değiştirin. Kayışı ekipmanın üzerine sabitleyin.



Kaldırma vidaları

Lazer vericinin tesviye tablasındaki kaldırma vidaları dikkatli ve talimatlara uygun şekilde kullanılmalıdır.



(Dedektör) hedefe görsel kaba hizalama

İnce ayar vidasının konumunu kontrol edin. Yaklaşık olarak ağırlıklı konumunda olmalıdır. 2.5 mm.

  1. Kilitleme vidasını gevşetin.
  2. Rota vidası ile istenen konuma ayarlayın.
  3. Kilitleme vidasını sıkın.



Dedektör ve okuma değerleri için dijital ince ayar

  1. Kilitleme vidasının sıkılmış olduğunu kontrol edin.
  2. İnce ayar vidası ile istenen değere ayarlayın.

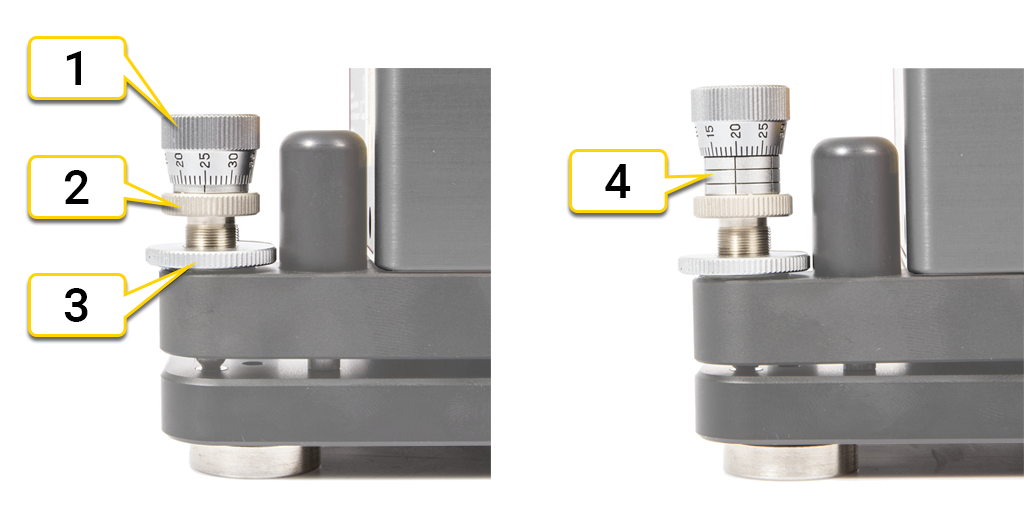

  1. İnce ayar vidası
  2. Kalın vida
  3. Kilitleme vidası
  4. Maksimum konum



















XT20/XT22'yi şarj edin

Güç adaptörünü fişe takarak XT20/XT22'yi şarj edin. Şarj olurken XT20/XT22'yi kullanmaya devam etmek mümkündür, aşağıdaki NOT'a bakınız.

Şarj olurken ekran görünümü.

Şarj sıcaklığı, XT20/XT22 Teknik veriler'e git

NOT! Lazer vericisi "AÇIK" durumdayken şarj edilirse, ölçüm kararlılığını etkileyebilecek ısı oluşumunu azaltmak için şarj süresi daha uzun olacaktır. En iyi ölçüm kararlılığı ve mümkün olan en kısa şarj süresi için XT20/XT22'nin "KAPALI" konumdayken şarj edilmesi önerilir.

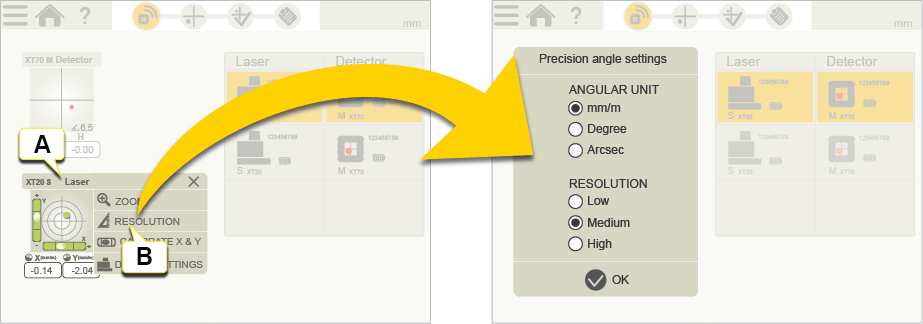

Lazer Verici XT20 ve XT22 için açısal birim ayarı

İçerik menüsünü açmak için Canlı Cihaz Görünümüne basın ve "HASSASİYET" seçeneğine basın. XT20/XT22 için açısal birimi ve hassasiyeti (ondalık sayısı) ayarlayın. XT20/XT22 ölçüm ekranındaki açısal birim ve hassasiyet, uygulamadaki ayarlarla aynı olacaktır.

  1. İçerik menüsünü açmak için Canlı Cihaz Görünümü'ne basın.
  2. Açısal birimi ve hassasiyeti ayarlamak için tuşa basın.

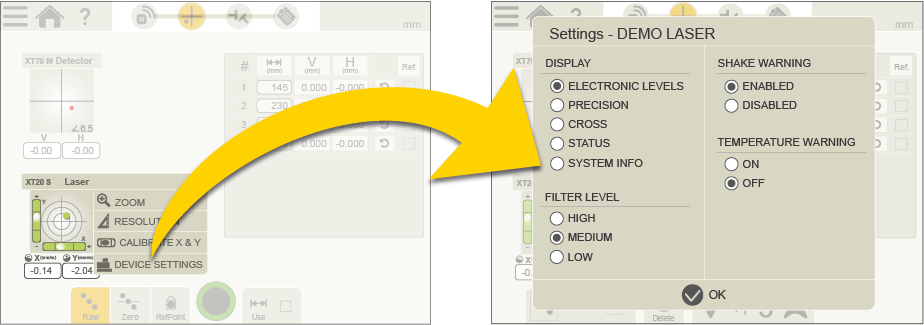

XT20 ve XT22 için ayarlar

İçerik menüsünü açmak için Canlı Cihaz Görünümüne basın ve "AYARLAR" seçeneğine basın. Ekran görünümünü, Filtre seviyesini ve Sarsıntı uyarısı ile Sıcaklık uyarısının etkinleştirilmesini/devre dışı bırakılmasını ayarlayın.


NOT! Filtreyi yalnızca XT20/XT22, XT uygulamasına bağlandığında seçebilirsiniz. Bağlı olmadığında "Düşük" filtre seviyesi varsayılan kabul edilir.

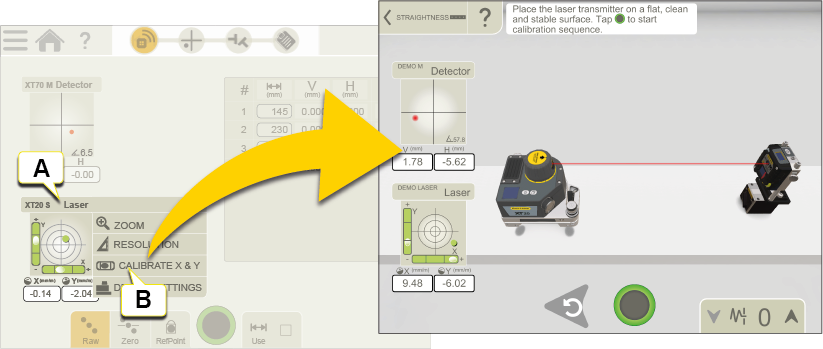

Lazer Verici XT20 ve XT22'nin Kalibrasyonu

İçerik menüsünü açmak için Canlı Cihaz Görünümüne basın ve "KALİBRE ET" seçeneğine basın. Uygulamadaki Kalibrasyon kılavuzunu takip ederek XT20/XT22 elektronik seviyelerini yatay olarak kalibre edin.

XT20/XT22 elektronik seviyelerini yatay olarak kalibre edin'e git

XT22 elektronik terazisini dikey olarak kalibre edin'e git

  1. İçerik menüsünü açmak için Canlı Cihaz Görünümü'ne basın.
  2. Lazer vericiyi kalibre etmek için tuşa basın.

NOT! Elektronik seviyeler kullanmak istiyorsanız, ölçüm yapmaya başlamadan önce bunların kalibre edilmesi gerekir.
