DM braketi

DM braketi (madde. no 12-1130) dinamik hareketleri ölçmek için kullanılabilir. Braket, yapıştırıcı veya vidalarla makineye sabitlenir.

Braketi monte edin

  1. Brakete bir ölçüm birimi monte edin.
  2. Üniteyi çubuklar üzerindeki vidalarla sabitleyin. (Ölçüm ünitelerindeki vidaları kullanmayın.)
  3. Braketi nereye yerleştireceğinize karar verin. Şaft merkezi ile aynı yüksekliğe yerleştirin.
  4. Braketi sabitlemek için bir cıvata veya yapıştırıcı montaj plakası kullanın.
Tutkal
  1. Makine üzerindeki boyayı çıkarın.
  2. Yüzeyi temizleyin.
  3. Eldiven ve koruyucu gözlük takın.
  4. Brakete yapıştırıcı (Loctite HY4070 veya benzeri) sürün ve makineye yerleştirin.

Sabitleme süresi 5 dakika. 24 saat sonra tam güç.

NOT! Yapıştırıcıyı dikkatli kullanın, DM braketi ile birlikte verilen talimatları okuyun.

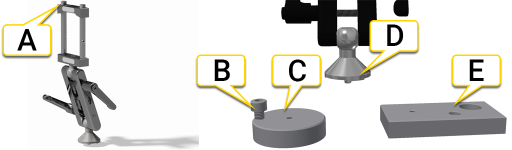

  1. Ölçüm ünitesini sabitlemek için vidalar.
  2. Yapıştırıcı montaj plakasını ayırmak için bunu kullanın.
  3. Montaj plakasını yapıştırın.
  4. Tutkal VEYA cıvata montaj plakası üzerine sabitleyin.
  5. Cıvata montaj plakası.

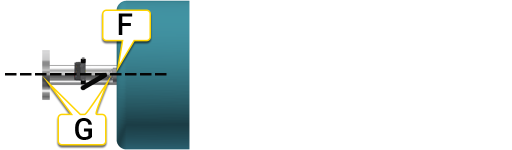

  1. Boyayı çıkarın ve yüzeyi temizleyin
  2. Braketi şaft merkezi ile aynı yüksekliğe yerleştirin.
