Bağlan

"Bağlan" görünümünde bağlamak istediğiniz ölçüm cihazlarını seçersiniz.

Cihazın tipi ve seri numarası aşağıdaki Canlı Cihaz görünümünde [C] görüntülenir.

NOT! Bir ölçüm değerini kaydettikten sonra geri dönemez ve cihaz ayarlarınızı değiştiremezsiniz.



1. İş akışında Bağlan simgesine basın.
2. Bağlamak istediğiniz cihazları seçin. Bağlantıyı kesmek için seçilen cihaz simgesine basın.

3. Cihaz tipi ve seri numarası.

4. Lazer ışını kurulumu için canlı dedektör PSD'si, anlık okumayı genişletmek ve değeri ayarlamak/sıfırlamak için tuşa basın.

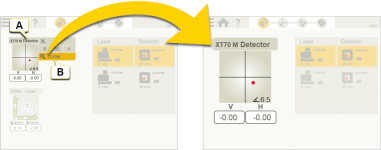

Belirli bir anlık okumayı büyütme

İçerik menüsünü açmak için Canlı Cihaz Görünümüne basın ve "ZOOM" tuşuna basın. Bu, Ayar prosedürü sırasında uzaktan okumanız gerektiğinde kullanışlıdır. Bkz. "Ölçüm".

1. İçerik menüsünü açmak için Canlı Cihaz Görünümü'ne basın.
2. Seçilen anlık okumayı büyütmek için simgeye basın.

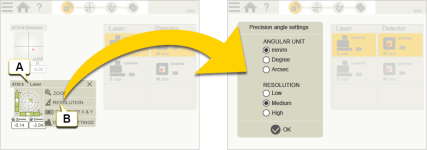

XT20 ve XT22 Lazer verici için hassasiyet ve açısal birimi ayarlayın.

İçerik menüsünü açmak için Canlı Cihaz Görünümüne bastıktan sonra "RESOLUTION (Hassasiyet)" seçeneğine basın. XT20/XT22 için hassasiyeti (ondalık sayısı) ve açısal birimi ayarlayın. XT20/XT22 ölçüm ekranındaki hassasiyet ve açısal birim, uygulamadaki ayarlarla aynı olacaktır.

1. İçerik menüsünü açmak için Canlı Cihaz Görünümü'ne basın.
2. Açısal birimi ve hassasiyeti ayarlamak için tuşa basın.

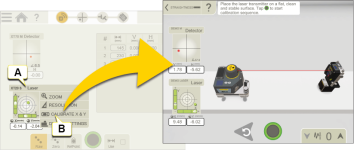

Lazer Vericisi XT20 ve XT22'yi kalibre edin

İçerik menüsünü açmak için Canlı Cihaz Görünümüne basın ve "KALİBRE ET" seçeneğine basın. Uygulamadaki Kalibrasyon kılavuzunu takip ederek XT20/XT22 elektronik seviyelerini yatay olarak kalibre edin.

XT20/XT22 elektronik seviyelerini yatay olarak kalibre edin'e git

XT22 elektronik terazisini dikey olarak kalibre edin'e git

1. İçerik menüsünü açmak için Canlı Cihaz Görünümü'ne basın.
2. Lazer vericiyi kalibre etmek için tuşa basın.



NOT! Elektronik seviyeler kullanmak istiyorsanız, ölçüm yapmaya başlamadan önce bunların kalibre edilmesi gerekir.
