Dữ liệu kỹ thuật D22

Phần. số 12-0022

Máy phát laser D22 có thể được sử dụng để đo độ phẳng, độ thẳng, độ vuông và độ song song. Chùm tia laser có thể quét 360° với khoảng cách đo lên đến 40 mét [130'] trong bán kính. Chùm tia laser có thể được nghiêng 90° so với quét, trong vòng 0,01 mm/m [2 giây cung].

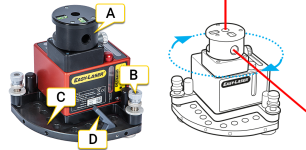

  1. Đầu có thể xoay với lăng kính góc.

  2. Vít nghiêng.

  3. Bàn đang nghiêng.

  4. Cần nhả phải được tháo ra trước khi có thể gắn D22 vào chân máy.

LƯU Ý! Thiết bị này là một phần của hệ thống đo lường và mục đích sử dụng dự kiến ​​của thiết bị là đo lường công nghiệp cùng với các sản phẩm Easy-Laser khác, theo hướng dẫn trong sách hướng dẫn này. Thiết bị chỉ dành cho mục đích sử dụng chuyên nghiệp. Easy-Laser cũng như các nhà phân phối được ủy quyền của Easy-Laser sẽ không chịu trách nhiệm về thiệt hại cho máy móc hoặc hệ thống do sử dụng thiết bị này không đúng cách.

LƯU Ý! Các vít nghiêng trên bàn cân bằng phải được vận hành cẩn thận và theo hướng dẫn. Đi tới Máy phát laser D22

LƯU Ý! Nếu không sử dụng máy laser trong thời gian dài, hãy tháo pin ra.

DỊCH VỤ VÀ HỖ TRỢ

Nếu thiết bị bị hỏng, phải gửi đi sửa chữa. Liên hệ với trung tâm dịch vụ tại địa phương của bạn theo địa chỉ www.easylaser.com.



Loại laser Laser diode
Bước sóng laser 630–680 nm, ánh sáng đỏ có thể nhìn thấy
Lớp an toàn laser Lớp 2
Công suất đầu ra laser <0,6 mW
Đường kính chùm tia 6 mm [1/4''] ở khẩu độ
Khu vực làm việc, phạm vi Bán kính 40 mét [130']
Loại pin 1 x R14 (C) 1,5V, có thể thay thế bởi người dùng. Nên sử dụng pin kiềm chuyên nghiệp.
Nhiệt độ hoạt động 0–50°C
Thời gian hoạt động/pin xấp xỉ 24 giờ
Phạm vi cân bằng ± 30 mm/m [± 1,7°]
3 x ống có vạch chia độ 0,02 mm/m
Độ vuông giữa các chùm tia laser 0,01 mm/m [2 giây cung]
Độ phẳng của quét 0,02 mm/m
Tiện mịn 0,1 mm/m [20 giây cung]
2 x ống có vạch để xoay 5 mm/m
Vật liệu vỏ Nhôm
Các kích thước RxCxS: 139x169x139 mm [5,47''x6,64''x5,47'']
Cân nặng 2650 g [5,8 lbs]
Nhiệt độ hoạt động 0–50°C
Cao độ 0-2000 m
Được thiết kế để sử dụng ngoài trời (mức độ ô nhiễm 4)



Nhãn có biện pháp phòng ngừa an toàn laser

Nhãn ở mặt trước của D22
