XT70

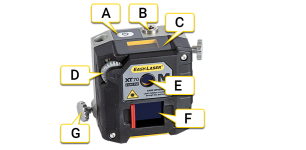

Các thiết bị đo lường XT70 sử dụng laser loại chấm và bề mặt PSD vuông 2 trục.



1. Nút Bật/Tắt
2. Kết nối cáp sạc
3. Màn hình thông tin
4. Núm điều chỉnh laser
5. Khẩu độ laser
6. Núm khóa



Đi tới Thiết lập XT70

Đi tới Căn chỉnh thô

Đi tới Dữ liệu kỹ thuật XT70



Màn hình thông tin

Thiết bị đo lường được trang bị màn hình hiển thị thông tin về giá trị góc và thông tin về pin. Màn hình hiển thị thông tin sẽ hoạt động khi thiết bị đo lường được khởi động.

	Trong quá trình khởi động, màn hình hiển thị phiên bản của thiết bị. Quá trình khởi động mất khoảng 3 giây.
	Biểu tượng pin hiển thị, theo tỷ lệ phần trăm, lượng pin còn lại.
	Pin đang được sạc. Khi được sạc đầy, biểu tượng hiển thị 100.
	Dung lượng pin còn lại dưới 10%. Sạc thiết bị.
	Thiết bị không thể cung cấp thông tin về pin. Sạc thiết bị cho đến khi biểu tượng pin hiển thị 100.
	Có vấn đề với pin. Nó có thể bị thiếu hoặc bị hư hỏng.
	Thiết bị đang tắt. Quá trình tắt máy mất khoảng 3 giây.
	Trục trặc. Khởi động lại thiết bị, nếu không được, vui lòng liên hệ với trung tâm bảo hành của bạn.
	Lỗi hệ thống. Lưu ý mã lỗi và liên hệ với trung tâm dịch vụ của bạn. Tắt thiết bị, không sạc.
	Biểu tượng này cho biết đã thiết lập kết nối không dây giữa Thiết bị hiển thị và Thiết bị đo.
