Đo

Thiết lập

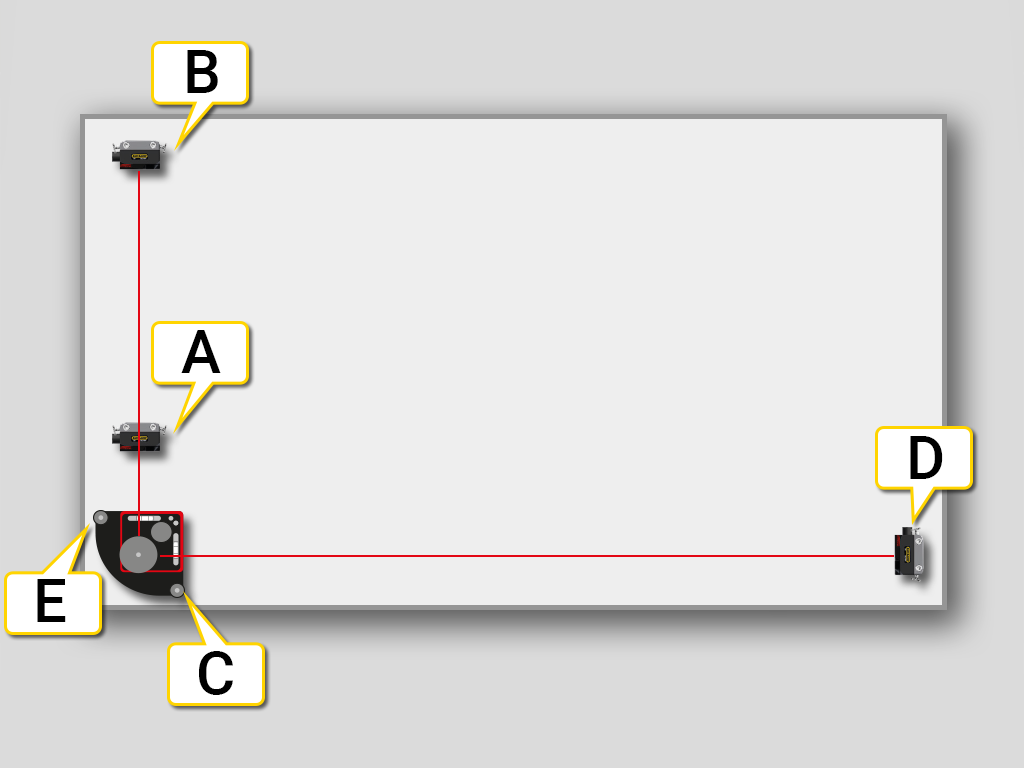

1. Đặt máy phát laser lên bàn hoặc gắn nó lên giá ba chân.
2. Nhấn vào mục tiêu để kết nối thiết bị đo. Nếu bạn cần mục tiêu lớn hơn, hãy nhấn vào .
3. Đặt thiết bị M gần máy phát, trên điểm A.
4. Điều chỉnh thiết bị M trên các thanh cho đến khi tia laser chạm vào tâm mục tiêu.
5. Chọn để đặt giá trị về không. Bây giờ đây là điểm tham chiếu số một.
6. Di chuyển thiết bị M đến điểm B.
7. Điều chỉnh chùm tia laze bằng cách sử dụng vít C trên bàn nghiêng. Cân bằng đến ± 0,1 mm.
8. Di chuyển thiết bị M đến điểm D.
9. Điều chỉnh chùm tia laser bằng cách sử dụng vít E trên bàn nghiêng. Cân bằng đến ± 0,1 mm.

Lặp lại quy trình cho đến khi bạn có cả ba điểm tham chiếu trong khoảng ± 0,1 mm.

	Nhấn để phóng to mục tiêu.
	Đặt giá trị hiển thị về không. Điểm không của mục tiêu di chuyển đến điểm laser.
	Giảm một nửa giá trị hiển thị. Điểm không của mục tiêu di chuyển một nửa về phía điểm laser.
	Quay trở lại giá trị tuyệt đối. Điểm không của mục tiêu trở về tâm.

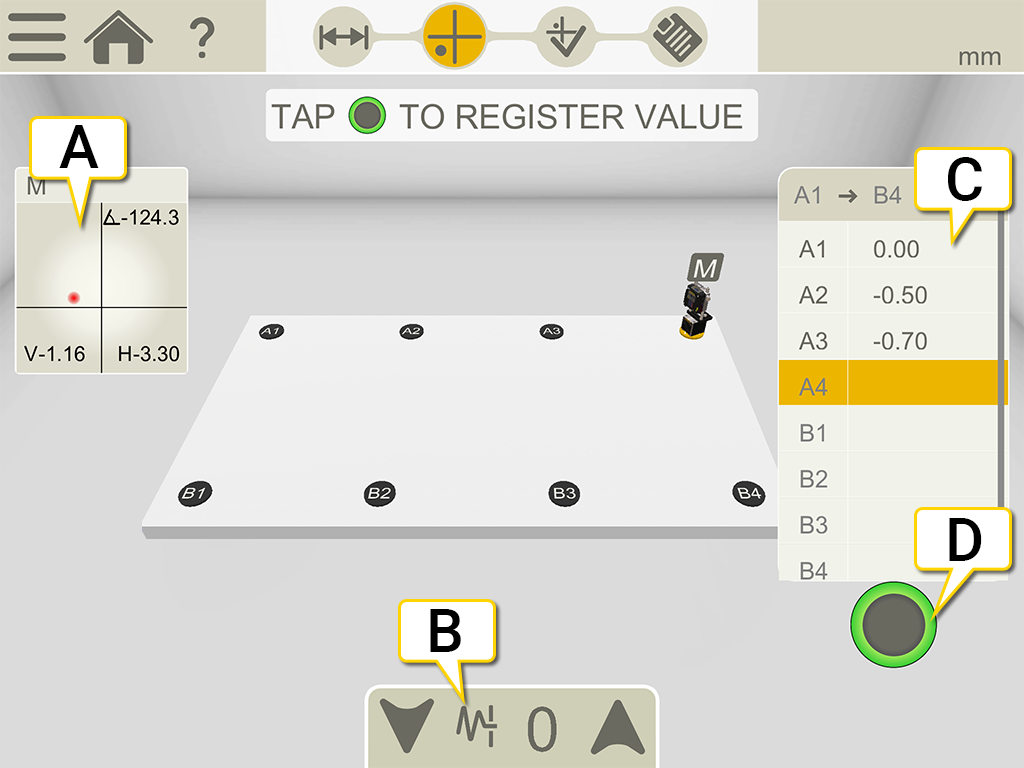

Đo

1. Nhấn để đăng ký giá trị. Điểm đo đầu tiên được đặt về không.
2. Nhấn để hiển thị chế độ xem kết quả.

1. Nhấn để chọn máy dò.
2. Nhấn để chọn bộ lọc. Đi tới Lọc
3. Giá trị đã đăng ký. Nhấn vào một giá trị để đo lại.
4. Nhấn để đăng ký điểm.

Cảnh báo Edge

Khi chùm tia laser gần cạnh, cạnh sẽ “sáng lên” như một cảnh báo. Vẫn có thể ghi lại các giá trị khi cảnh báo cạnh đang hoạt động.
