Chiếu hình nón cho chùm tia laser

Nếu cần, hãy thực hiện "chiếu hình nón thô" bằng một mảnh giấy.

1. Đặt cả hai giá đỡ ở vị trí 12 giờ.
2. Đặt một mảnh giấy giữa các thanh và mục tiêu trên giá đỡ M.
3. Đánh dấu nơi chùm tia laser chạm vào giấy.
4. Xoay thiết bị S 180º. Sử dụng tay cầm.
5. Đánh dấu nơi chùm tia laser chạm vào giấy.
6. Điều chỉnh chùm tia laser vào giữa hai điểm đánh dấu. Sử dụng các vít trên thiết bị S.
7. Lặp lại quy trình với thiết bị M.

Chiếu hình nón từ S đến M

1. Đặt cả hai thiết bị ở vị trí 12 giờ.
2. Di chuyển thiết bị M lên trên để hiển thị mục tiêu trên giá đỡ, xem hình bên dưới.
3. Lưu ý nơi chùm tia laser bắn trúng mục tiêu ở vị trí A.
4. Xoay thiết bị S 180º. Sử dụng tay cầm.
5. Lưu ý nơi chùm tia laser bắn trúng mục tiêu ở vị trí B.
6. Vẽ một đường thẳng giữa các vị trí và đánh dấu điểm giữa vị trí A và B.
7. Điều chỉnh chùm tia laser đến điểm giữa, C. Sử dụng các vít trên thiết bị S.

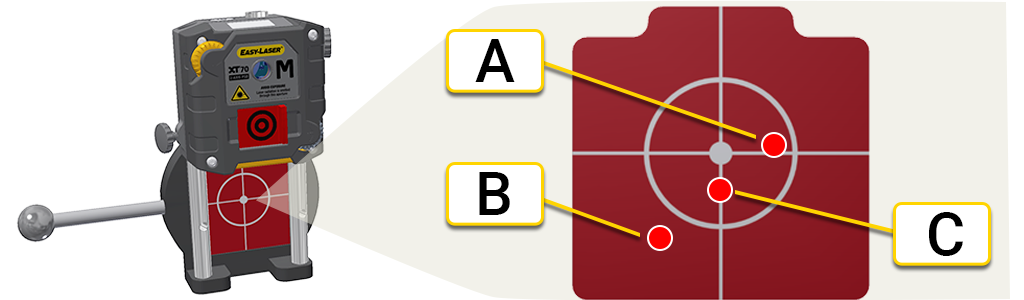

Máy M. Mục tiêu có thể nhìn thấy trên giá đỡ.



8. Xoay thiết bị S 180º một lần nữa. Nếu chùm tia laser không di chuyển khi bạn quay, nó đã được chiếu hình nón chính xác.
   Nếu nó di chuyển hơn 3mm, hãy lặp lại bước 3 - 7.
9. Nới lỏng các vít trên giá đỡ và điều chỉnh cho đến khi chùm tia laser chạm vào tâm của mục tiêu trên giá đỡ M.

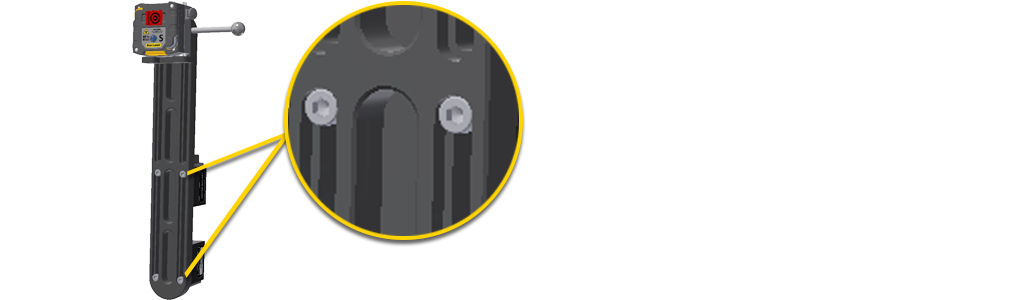

Nới lỏng các vít để điều chỉnh giá đỡ S



Chiếu hình nón từ M đến S

1. Đặt cả hai thiết bị ở vị trí 12 giờ.
2. Di chuyển thiết bị M xuống các thanh để đặt nó vào vị trí đo.
3. Di chuyển thiết bị S lên trên để hiển thị mục tiêu, xem hình ảnh bên dưới.
4. Lưu ý nơi chùm tia laser bắn trúng mục tiêu ở vị trí A.
5. Xoay thiết bị M 180º. Sử dụng tay cầm.
6. Lưu ý nơi chùm tia laze bắn trúng mục tiêu ở vị trí B.
7. Vẽ một đường thẳng giữa các vị trí và đánh dấu điểm giữa vị trí A và B.
8. Điều chỉnh chùm tia laser đến điểm giữa, C. Sử dụng các vít trên thiết bị M.
9. Xoay thiết bị M 180º một lần nữa. Sử dụng tay cầm. Nếu chùm tia laser không di chuyển khi bạn quay, nó đã được chiếu hình nón chính xác.
   Nếu nó di chuyển hơn 3mm, hãy lặp lại bước 4-8.
10. Điều chỉnh máy di động cho đến khi chùm tia laser chạm vào tâm của mục tiêu trên giá đỡ S.

Đảm bảo rằng các chùm tia laser chạm vào tâm mục tiêu trên cả hai giá đỡ.

Máy S. Mục tiêu có thể nhìn thấy trên giá đỡ.



Điều chỉnh chùm tia laser

Bây giờ bạn sẽ điều chỉnh chùm tia laser đến tâm của mục tiêu trên các thiết bị đo lường.

1. Di chuyển cả hai thiết bị xuống các thanh để đến vị trí đo.
2. Đặt cả hai thiết bị ở vị trí 12 giờ.
3. Điều chỉnh chùm tia laser cho đến khi nó chạm vào tâm của mục tiêu M (A trong hình bên dưới). Sử dụng các vít trên thiết bị S.
4. Điều chỉnh chùm tia laser cho đến khi nó chạm vào tâm của mục tiêu S (B trong hình bên dưới). Sử dụng các vít trên thiết bị M.

1. Điều chỉnh thiết bị S vào tâm của mục tiêu M.
2. Điều chỉnh thiết bị M vào tâm của mục tiêu S.
