Bù nhiệt

Trong quá trình hoạt động bình thường, máy móc bị ảnh hưởng bởi các hệ số và lực khác nhau. Phổ biến nhất trong những thay đổi này là sự thay đổi nhiệt độ của máy. Điều này sẽ làm cho chiều cao của trục tăng lên. Đây được gọi là tăng trưởng nhiệt. Để bù cho sự tăng trưởng nhiệt, bạn hãy nhập các giá trị để bù điều kiện lạnh. Có thể cần phải đặt máy (lạnh) ngoại tuyến thấp hơn một chút để nhiệt độ có thể tăng lên.

Để bù đắp cho sự tăng trưởng nhiệt, các giá trị độ lệch và góc được sử dụng. Các giá trị độ lệch và góc dựa trên một điểm tính toán:

  • Đối với uốn cong ngắn, điểm tính toán nằm ở trung tâm của khớp nối.
  • Đối với trục đệm, điểm tính toán nằm ở phía bên trái của miếng đệm.

Không thể có cả bù khớp nối và bù chân trên cùng một máy.



Đặt bù trên khớp nối

  1. Nhấn vào trên khớp nối.
  2. Nhấn để mở chế độ xem Bù nhiệt.
  3. Nhập giá trị cho bù Dọc và/hoặc Ngang. Khi bạn nhập các giá trị bù, máy sẽ chuyển sang màu xanh lam.
  4. Nhấn để quay lại chế độ xem Chuẩn bị.

Các giá trị bù hiển thị trong báo cáo.

  1. Giá trị độ lệch và góc cho máy bên trái.
  2. Giá trị độ lệch và góc cho máy bên phải.
  3. Trục giãn cách.
  4. Điểm tính toán nằm ở phía bên trái của miếng đệm.
  5. Bật / tắt bù nhiệt. Nếu bạn tắt tính năng này, các giá trị sẽ được lưu nhưng sẽ không được sử dụng.
    Trong Dàn máy, điều này sẽ ảnh hưởng đến tất cả các khớp nối trong dàn.
  6. Hiển thị chế độ xem V (dọc) hoặc H (ngang).

LƯU Ý! Không thể có cả bù khớp nối và bù chân trên cùng một máy.

Đặt bù trên chân

Các giá trị được nhập vào chân đầu tiên và chân cuối cùng trên máy. Nếu máy có nhiều hơn hai chân, các giá trị tính toán trên chúng sẽ được trình bày trong báo cáo.

  1. Nhập khoảng cách.
  2. Nhấn vào trên máy.
  3. Nhấn để mở chế độ xem Bù nhiệt.
  4. Nhập giá trị cho bù Dọc và/hoặc Ngang. Khi bạn nhập các giá trị bù, máy sẽ chuyển sang màu xanh lam.
  5. Nhấn để quay lại chế độ xem Chuẩn bị.

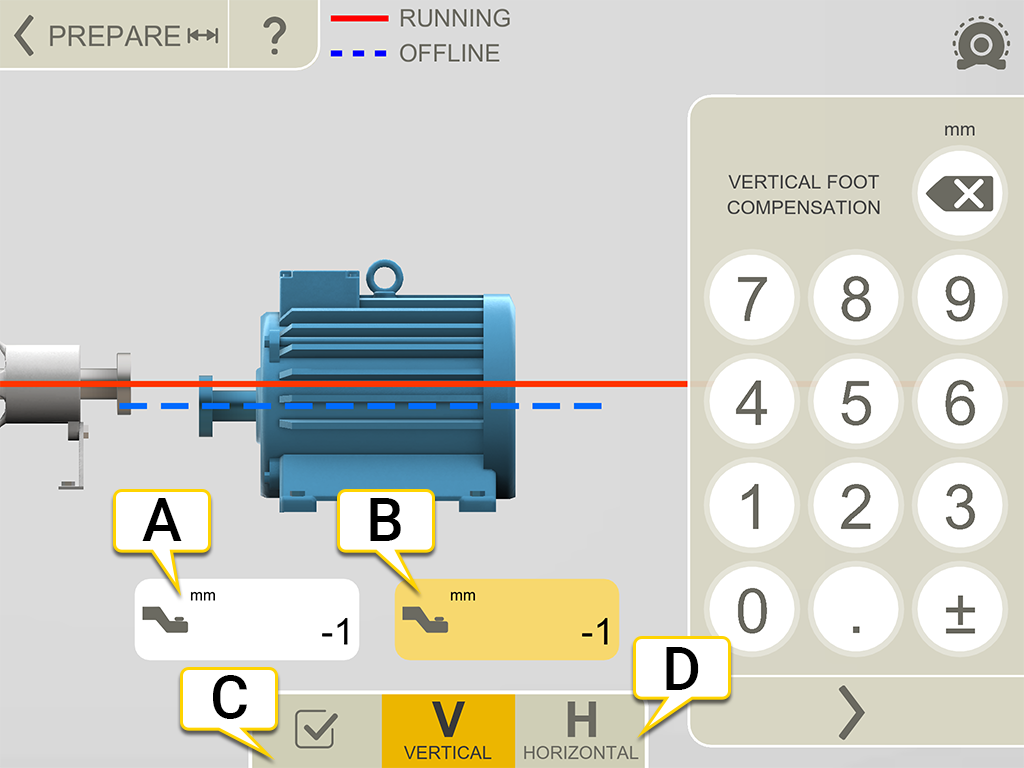

  1. Giá trị chân cho chân đầu tiên.
  2. Giá trị chân cho chân cuối cùng.
  3. Bật / tắt bù nhiệt. Nếu bạn tắt tính năng này, các giá trị sẽ được lưu nhưng sẽ không được sử dụng.
    Trong Dàn máy, điều này sẽ ảnh hưởng đến tất cả các khớp nối trong dàn.
  4. Hiển thị chế độ xem V (dọc) hoặc H (ngang).

LƯU Ý! Không thể có cả bù khớp nối và bù chân trên cùng một máy.

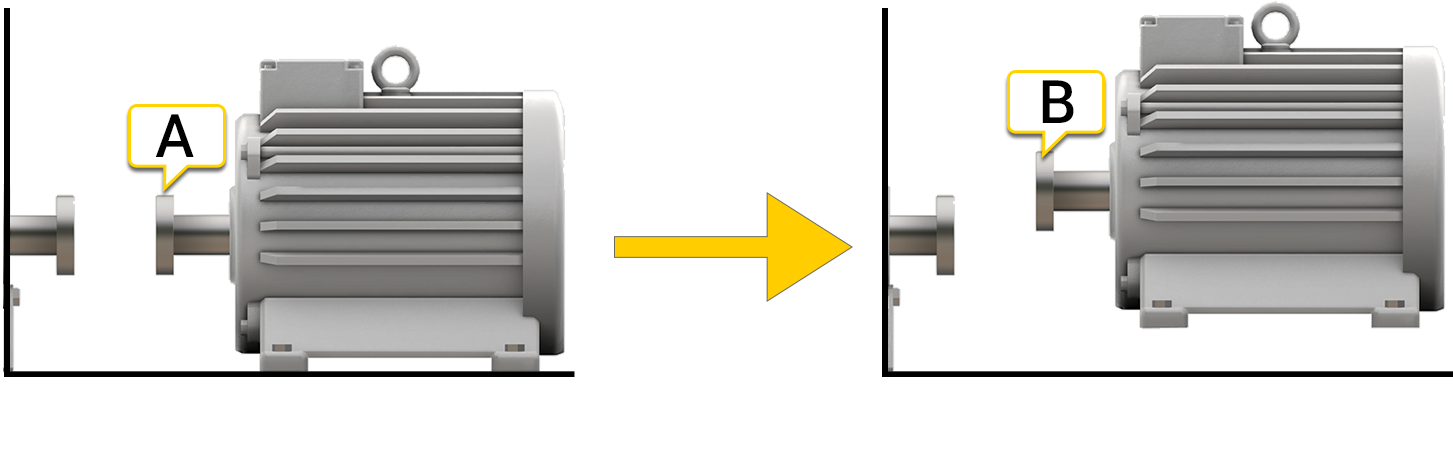

Ví dụ không có bù

A. Ngoại tuyến, không cài đặt bù. Các máy được xếp thẳng hàng.

B. Chạy, máy "tăng trưởng" 5 mm và không còn thẳng hàng.

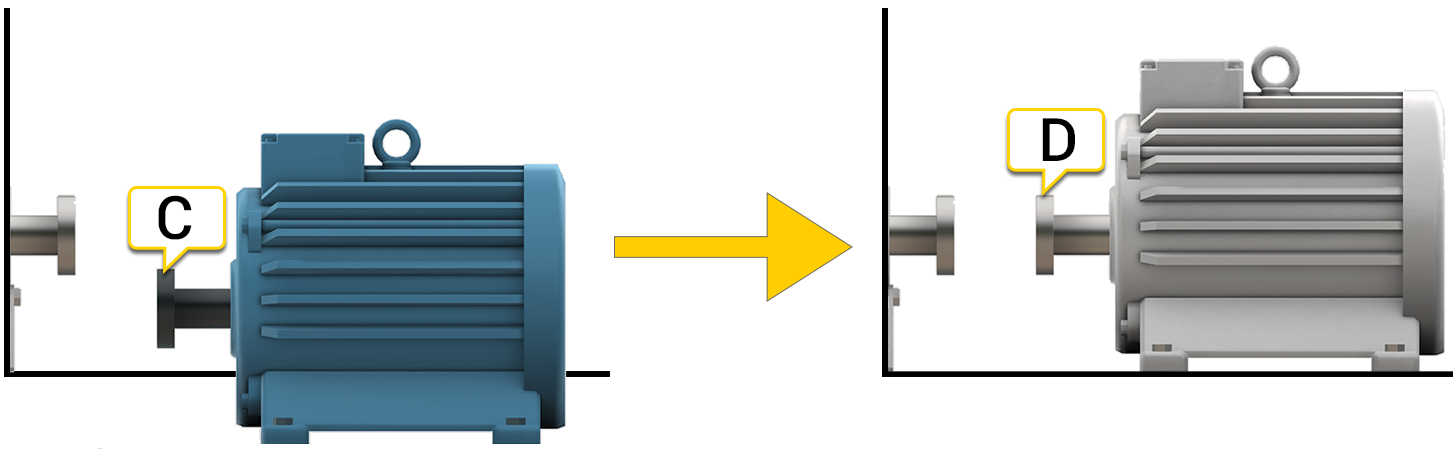

Ví dụ có bù

Trong ví dụ này, chúng tôi giả định sự tăng trưởng nhiệt là +5 mm trong điều kiện NÓNG. Do đó, chúng tôi bù bằng -5 mm trong điều kiện ngoại tuyến.

C. Ngoại tuyến, bù -5 mm đã được đặt.

D. Khi đang chạy, máy tăng trưởng và sẽ được căn chỉnh hoàn hảo!
