Đo

Quy trình thiết lập và đo lường

1. Chọn "Đo lường" trong Quy trình làm việc.

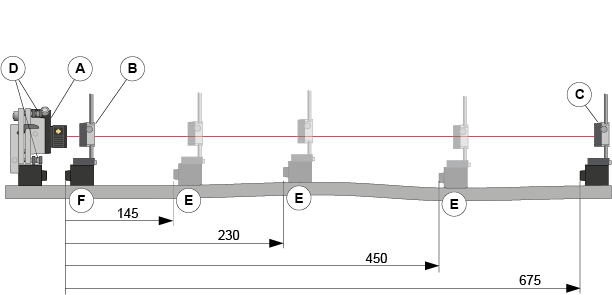

2. Đặt máy phát laser [A] lên đối tượng cần đo.
3. Đặt máy dò [B] càng gần máy phát laser càng tốt.
4. Điều chỉnh máy phát laser theo chiều ngang và máy dò theo chiều dọc trên các thanh, cho đến khi tia laser chạm vào tâm của máy dò PSD (gần 0,00).

5. Chọn để đặt giá trị về không (xem "Giảm một nửa hoặc đặt giá trị về không cho một lần đọc trực tiếp của máy dò cụ thể" bên dưới). Bây giờ đây là điểm thiết lập số một (đánh dấu điểm thiết lập trên đối tượng cần đo).
6. Di chuyển máy dò đến điểm [C], điểm xa nhất cần đo.
7. Hướng chùm tia laser, bằng cách sử dụng các vít điều chỉnh laser [D], để chạm vào tâm của máy dò PSD (gần 0,00). Bây giờ đây là điểm thiết lập số hai.
8. Lặp lại bước 5-7 và tinh chỉnh các điểm thiết lập.
9. Đăng ký các giá trị đo trên các khoảng cách đã chọn [E], xem "Đo lường" bên dưới. Khoảng cách luôn được đo từ điểm đầu tiên [F]. Không chạm vào bộ phát laser.
10. Chọn các điểm tham chiếu, ví dụ như điểm đo đầu tiên và cuối cùng.

LƯU Ý! Bạn càng căn chỉnh chùm tia laser song song với vật thể cần đo chính xác bao nhiêu thì kết quả đo sẽ càng chính xác bấy nhiêu.

Đo

1. Nhấn vào "Đo lường" trong quy trình làm việc, xem chế độ xem Đo lường bên dưới.

2. Nhấn để đăng ký giá trị.
3. Để đo lại, hãy chọn điểm đo đã ghi trong danh sách và nhấn , xem chế độ xem Đo lường bên dưới.

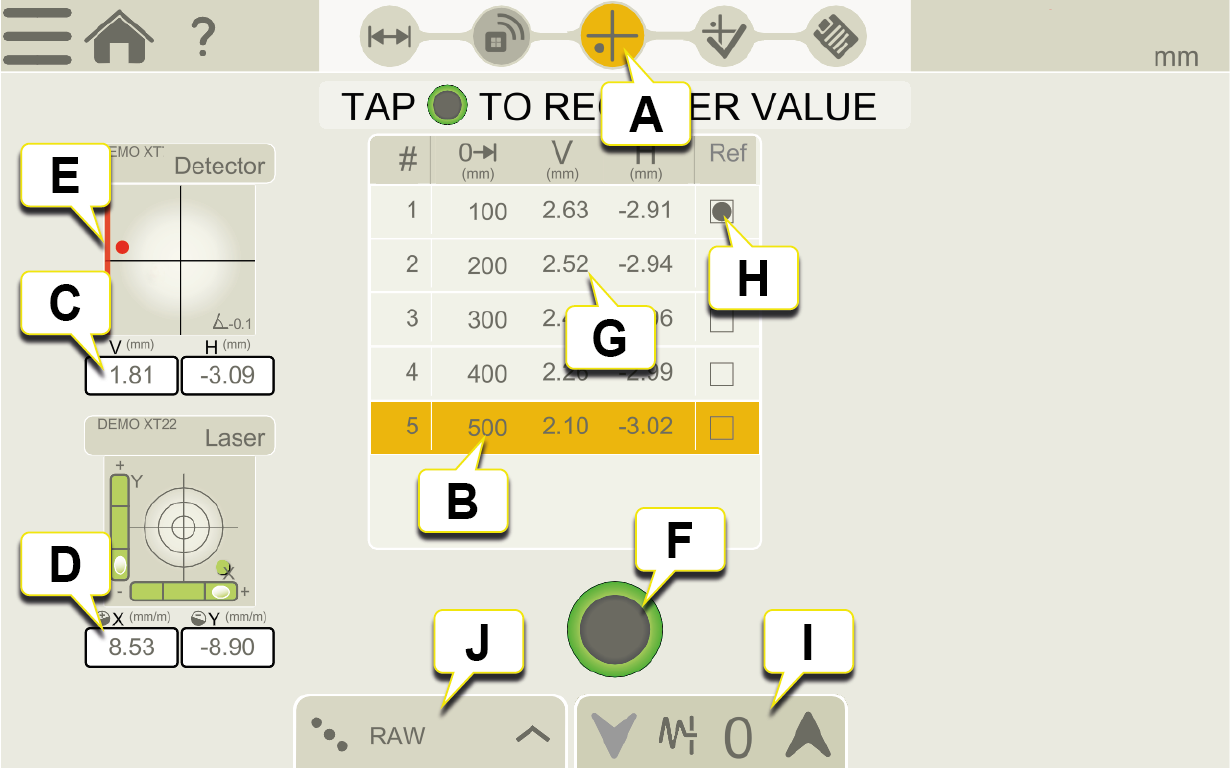

   Chế độ xem Đo lường.

1. Biểu tượng Đo lường đang hoạt động trong quy trình làm việc.
2. Vị trí đo lường.
3. Đọc trực tiếp máy dò.
4. Đọc trực tiếp máy phát laser.

5. Cảnh báo cạnh. Khi chùm tia laser gần cạnh, cạnh sẽ “sáng lên” như một cảnh báo. Vẫn có thể ghi lại các giá trị khi cảnh báo cạnh đang hoạt động, nhưng độ chính xác của phép đo có thể bị giảm.

6. Nhấn để đăng ký giá trị đo cho vị trí đo đang hoạt động.

7. Các giá trị đo lường đã ghi lại.

8. Điểm tham chiếu. Để chọn điểm tham chiếu, trước tiên hãy nhấn vào "Tham chiếu" trong chế độ Tham chiếu.

9. Nhấn để chọn bộ lọc cho máy dò. Đi tới Lọc

10. Chế độ tham chiếu.



LƯU Ý! Thiết bị M có thể được sử dụng như một máy dò cùng với một máy phát laser. Không sử dụng thiết bị S làm máy dò.













Dung sai

Theo mặc định, không có dung sai nào được đặt. Để đặt dung sai, hãy thêm các giá trị ưu tiên.

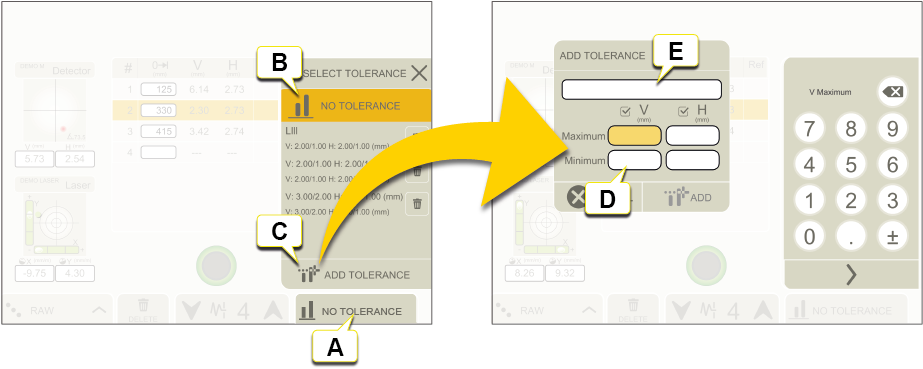

1. Nhấn để đặt dung sai.
2. Không có dung sai (mặc định).
3. Thêm dung sai.
4. Đặt dung sai cho độ lệch dọc và ngang trên bàn phím.
5. Nếu bạn muốn đặt cho dung sai một tên cụ thể, hãy viết nó ở đây.

Chế độ tham chiếu

Khi bạn thực hiện phép tính phù hợp nhất, đối tượng sẽ nghiêng về giá trị đỉnh tới đỉnh thấp nhất. Nó được lắp thẳng nhất có thể giữa hai mặt phẳng.

	Giá trị thô.
	Không. Khi bạn thực hiện phép tính phù hợp nhất, đối tượng đo sẽ nghiêng về giá trị đỉnh tới đỉnh thấp nhất. Nó được lắp phẳng nhất có thể giữa hai mặt phẳng mà giá trị trung bình bằng không.
	Âm. Phù hợp nhất với tất cả các điểm đo dưới 0. Đường tham chiếu được di chuyển đến điểm đo cao nhất.
	Dương. Phù hợp nhất với tất cả các điểm đo trên 0. Đường tham chiếu được di chuyển đến điểm đo thấp nhất.
	Trung bình. Đường tham chiếu được di chuyển đến giá trị trung bình của các điểm đo.
	Đặt điểm tham chiếu tùy chỉnh.

Giảm một nửa hoặc cài đặt giá trị về không cho lần đọc trực tiếp của máy dò

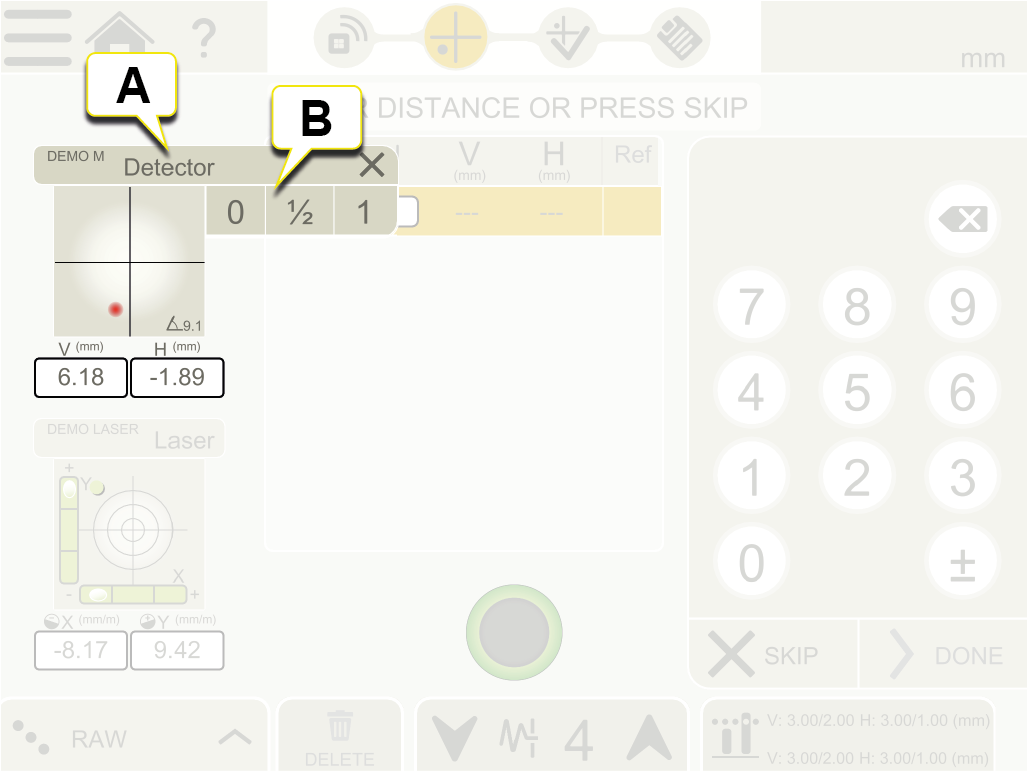

1. Nhấn vào chế độ xem Thiết bị Trực tiếp để mở menu ngữ cảnh.
2. Nhấn vào "0" để đặt giá trị về không, "1/2" để giảm một nửa giá trị hoặc "1" để trở về giá trị tuyệt đối.



Cài đặt thiết bị cho XT20 và XT22

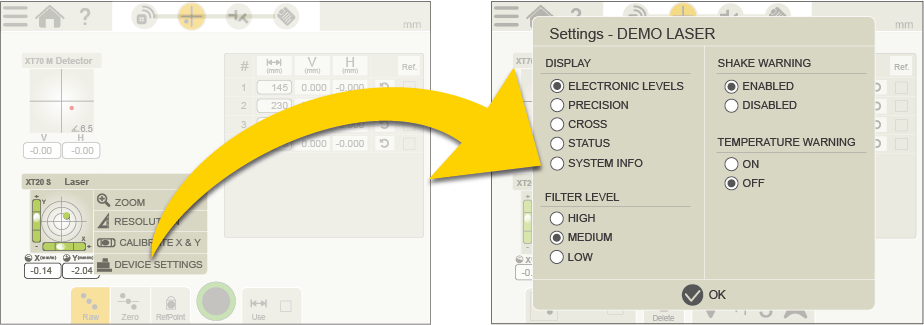

Nhấn vào chế độ xem Thiết bị Trực tiếp để mở menu Ngữ cảnh và nhấn vào "CÀI ĐẶT THIẾT BỊ". Đặt chế độ xem Hiển thị, mức Bộ lọc và kích hoạt/hủy kích hoạt Cảnh báo rung và Cảnh báo nhiệt độ.

Cảnh báo trong quá trình đo

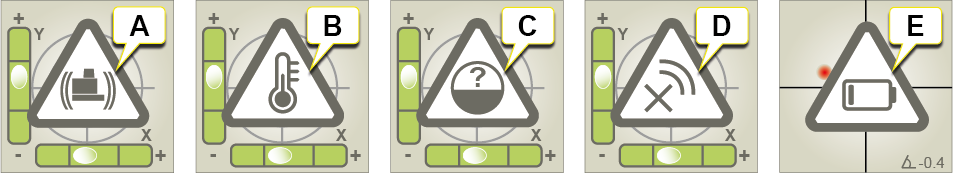

Các cảnh báo sau có thể xuất hiện trong thông tin thiết bị trực tiếp:

1. Cảnh báo rung cho máy phát laser. Hủy kích hoạt bằng cách chọn cảnh báo Rung "TẮT" trong ứng dụng XT. Nếu rung động đủ mạnh để cảnh báo rung xuất hiện trong quá trình đo, hãy tăng mức lọc của mức điện tử từ ứng dụng XT.
2. Cảnh báo nhiệt độ cho máy phát laser. Tắt bằng cách chọn cảnh báo Nhiệt độ "TẮT" trong ứng dụng XT.
3. Không có thông tin góc nào khả dụng. Mức điện tử và máy đo độ nghiêng của máy phát laser nằm ngoài phạm vi. Vui lòng đặt máy phát gần mức ngang hoặc dọc hơn.
4. Thiết bị đã ngắt kết nối.

5. Cảnh báo pin yếu. Sạc thiết bị đo.
