XT550 轴

系统 Easy-Laser® XT550 Ex/ATEX 轴，部件号12-1031

XT550 设计用于潜在爆炸性 (EX) 环境。特定的 EX 认证适用;查看技术数据。请阅读并遵守以下安全说明。EX 等级仅对 XT50 测量单元（部件号为 12-1026 和 12-1027）有效。支架、固定设备、外壳和其他配件不属于何 EX 分类，在 EX 环境中使用前必须由用户进行评估。Easy-Laser 不对配件的 EX 安全性负责。ECOM Tab-Ex® 显示单元具有单独的 EX 认证；请参见下面的技术数据。
请阅读并遵循下述安全指示。

使用 XT550，您可以执行以下操作：

对中机器
检查底座扭曲度
检查轴承间隙
检查软脚
记录和分享结果

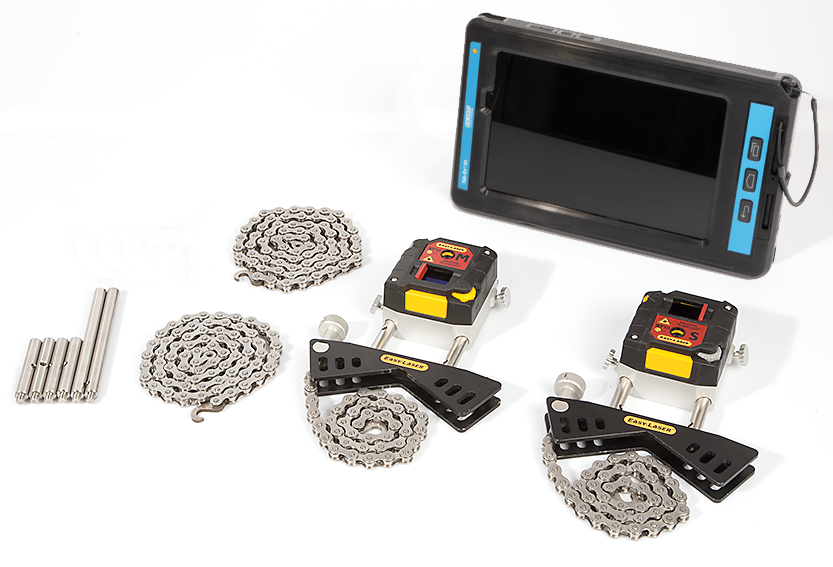

Easy-Laser® XT550 轴系统 (12-1031) 包括：

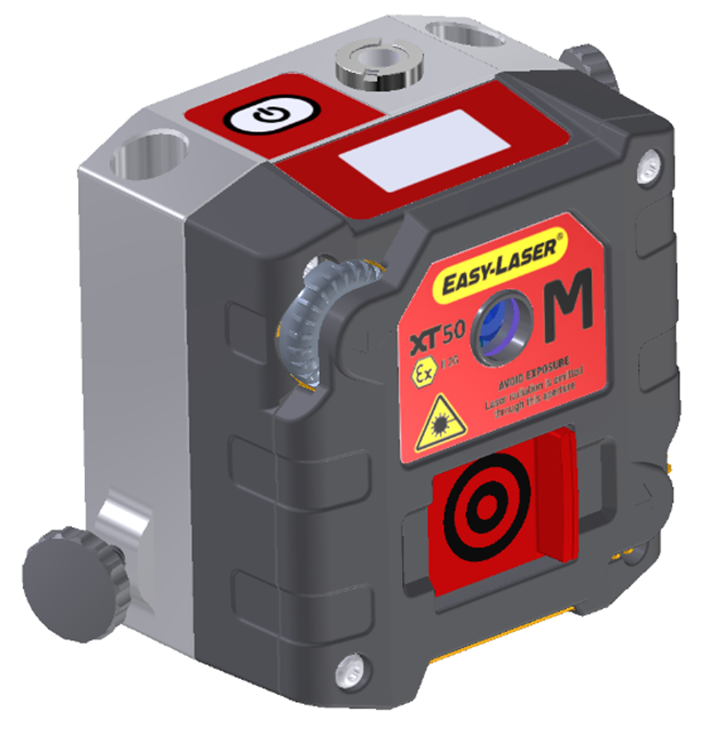

1	测量单元 XT50-M

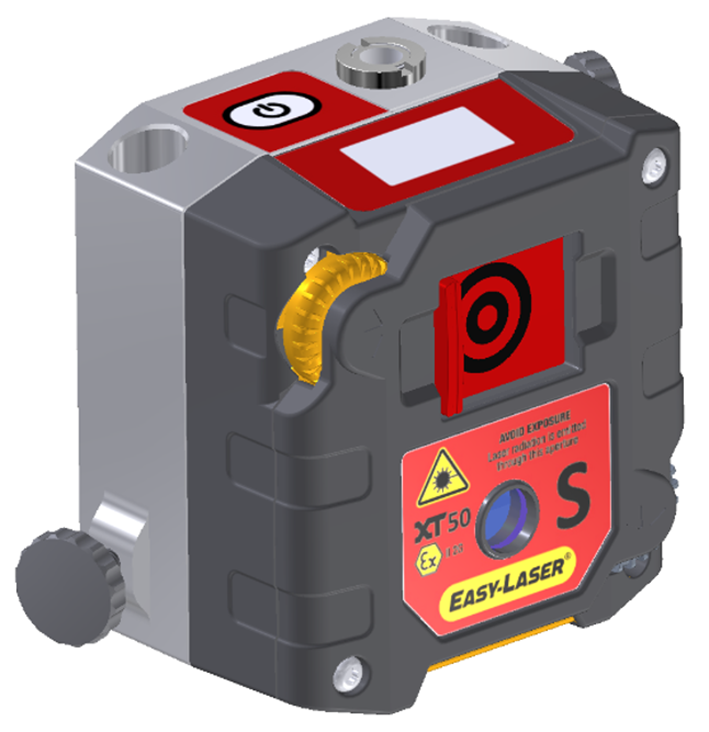

1	测量单元 XT50-S
2	带杆和链条的轴固定器
4	杆 60 mm
2	杆 120 mm
2	延长链条 900 mm
1	卷尺 3 m
1	杆工具
1	充电器 (100–240 V AC)
1	具有分叉的直流充电电缆。长 1 m
1	USB 电缆
1	快速参考手册
1	光学器件清洁布
1	USB 存储器（带手册）
1	携带式仪器箱（带导电塑料和泡沫材料）

显示单元 ecom TabEx 03 (12-1327) 单独出售，不包括在 XT550 轴系统 (12-1031) 中。

显示单元 ecom Tab-Ex® 03 DZ1。（有关详细的技术规格，请访问 www.ecom-ex.com）

显示器类型/尺寸	TFT 8” 彩色屏幕（1920 x 1200 像素）
操作系统	Android™ 12 或更高版本
工作时间	续航时间长达 11 小时
通信	Bluetooth® v5.0。Wi-Fi 802.11 a/b/g/n/ac/ax (2.4GHz + 5GHz)，2x2 MIMO
摄像头	1300 万像素（后），500 万像素（前）
操作温度	-20 到 +55 °C [-4 到 +131 °F]
尺寸	长x宽x高： 161.5 mm x 262.75 mm x 25.75 mm [6.4x10.1x1.3”]
重量	约 1100 g
ATEX/UKCA Ex 分类	II 2G Ex db ia IIC T6 Gb IP64，II 2D Ex ia tb IIIC T80°C Db，Ta = -20 °C 到 +55 °C
Ex 证书编号	EPS 22ATEX1055X、IECEx EPS 22.0014X
环境保护	IP64，符合 EN/IEC 60079-0 (ATEX/IECEx) 标准

有关测量单元 XT50 的技术数据，请转到 XT50 技术数据。

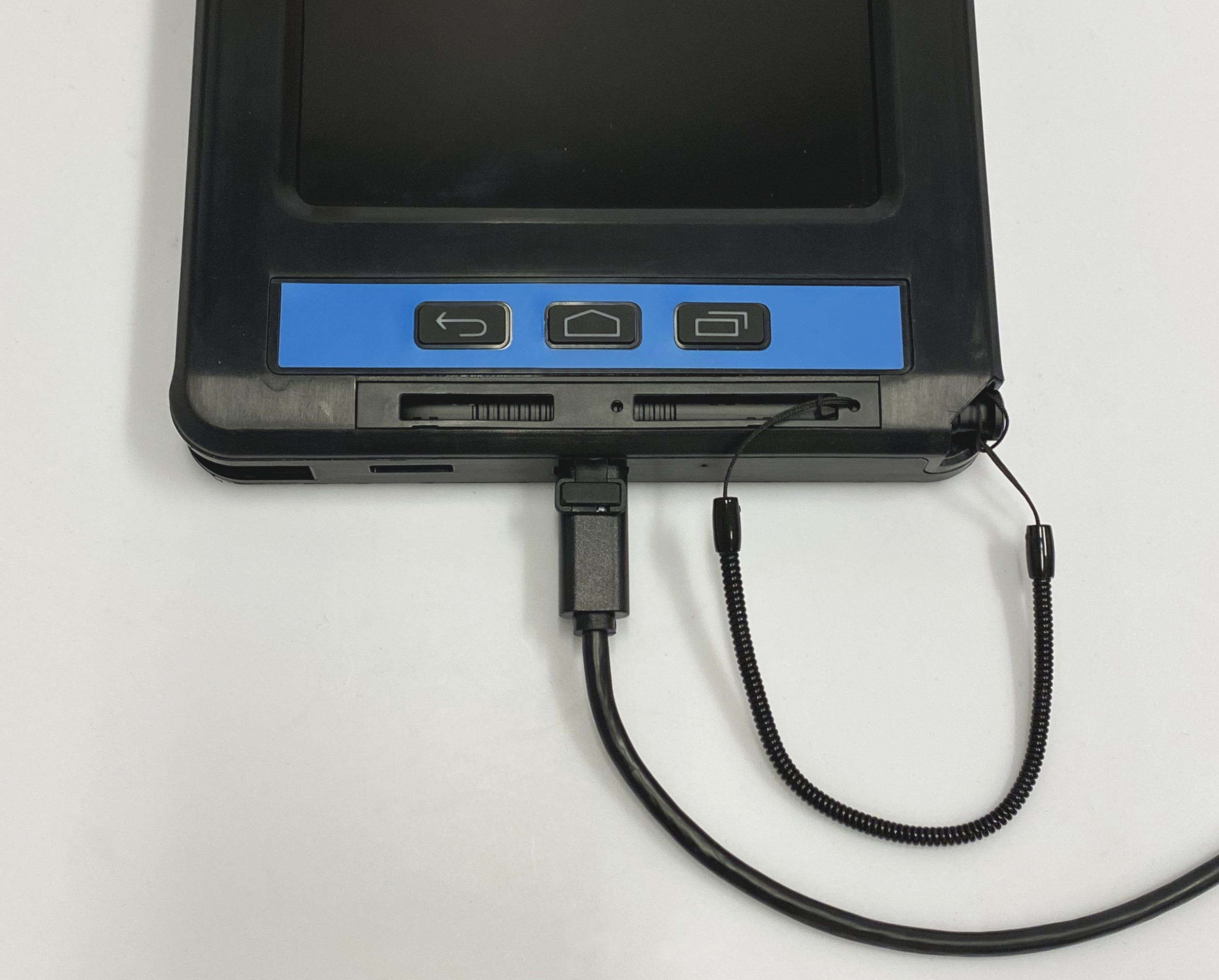

在没有网络的情况下，可使用 USB C 电缆将测量值从 ECOM Tab-Ex 传输到您的计算机，见上图。在资源管理器中读取：本机\Easy Laser (SM T360)\Tablet\Android\data\com.easylaser.xt\files\Measurements。

注意！切勿在本质安全区域给测量单元充电，必须使用随附的 Easy-Laser 充电器。

早期的 ecom 显示单元版本：

显示单元 ecom Tab-Ex® 01 DZ1。（有关详细的技术规格，请访问 www.ecom-ex.com）

显示器类型/尺寸	TFT 8" 彩色屏幕
操作系统	Android™ 5.1.1
工作时间	续航时间长达 11 小时
通信	蓝牙 LE4.0 无线技术，Wi-Fi
摄像头	3 MP 带闪烁灯（后），1.3 MP（前）
操作温度	-20°C ... +50°C
尺寸	宽 x 高 x 深：162.1x256.0x33.3 mm
重量	1250 g
ATEX 分类	II 2G Ex db ia op is IIC T5 Gb II 2D Ex tb IIIC T100°C Db Ta = -20°C 至 +50°C
IECEx	Ex db ia op 为 IIC T5 Gb Ex tb IIIC T100°C Db Ta = -20°C 至 +50°C
Ex 证书编号	Sira 15ATEX1205X，IECEx SIR 15.0075X

显示单元 ecom Tab-Ex® 02 DZ1。（有关详细的技术规格，请访问 www.ecom-ex.com）

显示器类型/尺寸	TFT 8" 彩色屏幕
操作系统	Android™ Oreo 8.1 或 9
工作时间	续航时间长达 11 小时
通信	蓝牙 LE4.2 无线技术，Wi-Fi
摄像头	8 MP 带闪烁灯（后），5 MP（前）
操作温度	-20°C ... +50°C
尺寸	宽 x 高 x 深：162.1x256.0x33.3 mm
重量	1250 g
ATEX 分类	II 2G Ex db ia op is IIC T5 Gb II 2D Ex tb ia op 为 IIIC T100°C Db Ta= -20°C 至 +50°C
IECEx	Ex db ia op 为 IIC T5 Gb Ex tb ia op 为 IIIC T100°C Db Ta= -20°C 至 +50°C
Ex 证书编号	Sira 19ATEX1017X，IECEx SIR 19.0012X

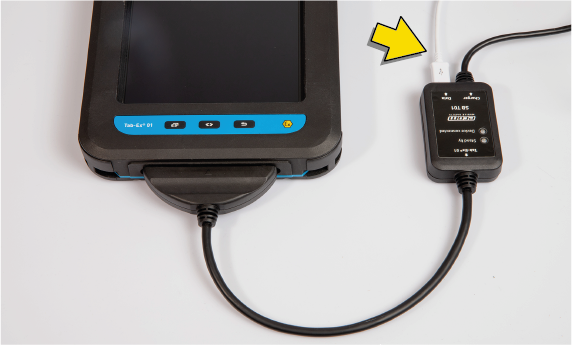

在没有网络的情况下，可使用迷你 USB 电缆将测量值从 ECOM Tab-Ex 传输到您的计算机，见上图。在资源管理器中读取：本机\Easy Laser (SM T360)\Tablet\Android\data\com.easylaser.xt\files\Measurements。
