校准垂直方向 XT22 电子水平仪

在校准垂直方向电子水平仪之前，您需要先校准两个水平方向水平仪。该应用程序不提供 XT22 垂直方向水平仪的校准程序。取而代之，可通过使用 VALUES 程序手动执行校准程序。

注意！在校准 XT22 激光发射器时，只能使用 XT70 探测器。

水平调平

1. 选择 以打开程序 Values。连接探测器和激光发射器
2. 转到测量视图 。

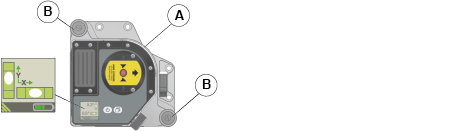

3. 将激光发射器 [A] 放在平坦、清洁而稳定的表面上。
4. 使用摆动螺钉 [B] 根据电子水平仪调平激光发射器。



粗略对中

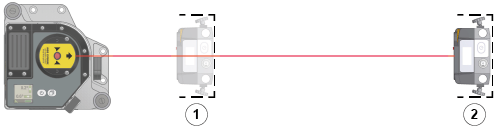

5. 将探测器放在位置 1，然后移动探测器，直到激光束打到中心。
6. 标记探测器的位置。
7. 将探测器放在位置 2，然后移动探测器，直到激光束打到中心。
8. 标记探测器的位置。

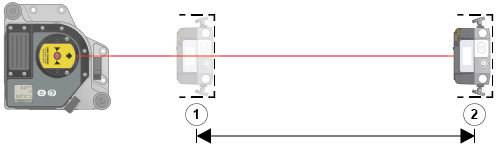

位置 A 和位置 B 之间至少相距 1 m，最好相距 5-10 m。



调零并读取值

9. 将探测器移回位置 1。
10. 选择 以调零。
11. 将探测器移至位置 2。点击 保存该值。



垂直安装激光发射器

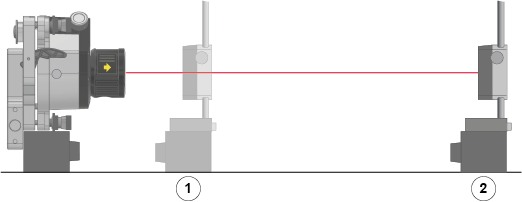

12. 使用 Multi 固定器 12-1275 和/或其他安装选件，垂直安装激光发射器。
13. 将探测器粗略对准位置 2 (± 0.1mm)。

注意！安装激光发射器时，XT22 产品标签必须朝上。请参见下图。





调零和调整

14. 将探测器移回位置 1。
15. 选择 以调零。
16. 将探测器移至位置 2。

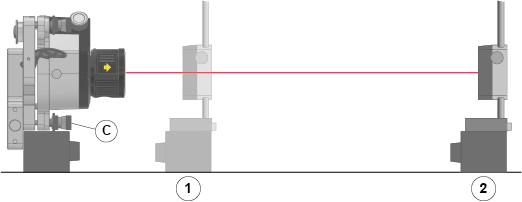

17. 使用摆动螺钉 [C] 调整激光发射器，直到获得与步骤 11 中保存的垂直值相同的垂直值。
18. 重复步骤 14-17，直到位置 1 为 0，位置 2 为正确的值。



校准水平仪

19. 选择“校准 Z”，通过激光发射器的应用程序上下文菜单校准电子水平仪。



验证校准精度

20. 重复步骤 4-18 并检查电子水平仪的实时读数。电子水准仪的实时读数现在应该接近于零。

.
