校准水平方向 XT20/XT22 电子水平仪

可校准 XT20/XT22 激光发射器上的电子水平仪。校准工作在工厂完成，但如果想要相对于水平方向（或垂直方向）水平仪进行测量，则应在开展工作之前重新校准。通过校准电子水平仪，然后使用它们来调平激光发射器，可以实现约 ± 0.02 mm/m [4 arc sec] 的激光平面绝对水平。

通过应用程序上下文菜单 >“校准 X&Y”启动“校准”程序（仅适用于水平方向水平仪），然后按照说明进行操作。该应用程序将指导您完成校准程序。完成该程序中的每个步骤之后，点击 继续执行下一步。

启动校准序列之后，两个水平方向电子水平仪的先前校准设置将被清除，并且水平仪将返回到它们的出厂校准设置。在完成完整的校准序列之后，根据校准程序计算出的新校准设置将用于电子水平仪。

在开始校准程序之前，连接探测器和激光发射器。

注意！应用程序校准程序仅适用于水平方向水平仪。

注意！根据动画中显示的方向放置激光发射器。水平校准时始终从 X 方向开始。

注意！在校准 XT20/22 激光发射器时，只能使用 XT70 探测器。

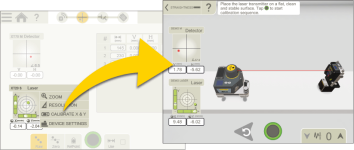

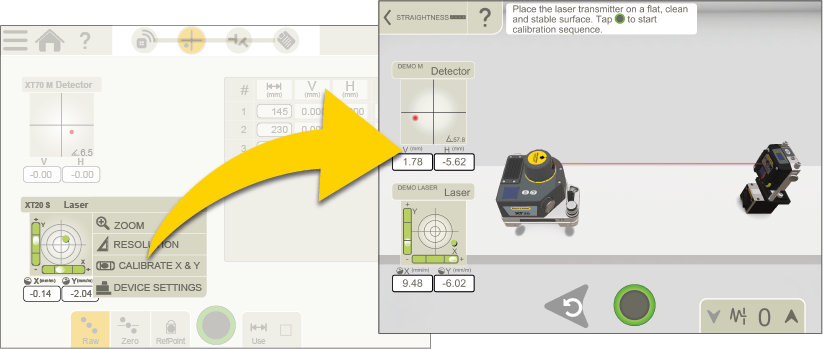

应用程序中的自指导校准指南。

校准第一个电子水平仪

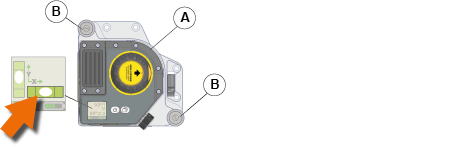

  1. 将激光发射器 [A] 放在平坦、清洁而稳定的表面上。点击 启动校准序列。
  2. 标记激光发射器底座。点击 。

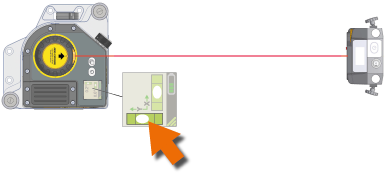

  3. 使用摆动螺钉 [B] 根据两个电子水平仪调平激光发射器。点击 。



调零

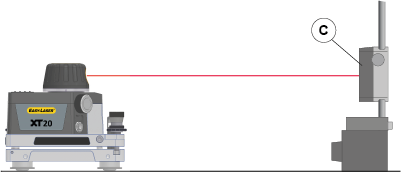

  1. 放置探测器 [C]，至少相距 1 m，但最好相距 5-10 m，并通过移动探测器，将探测器居中至激光束，在水平 0.5 mm 内。请勿触摸激光发射器。点击 。通过应用程序自动完成值的零设置。



指数和水平度

  1. 将激光发射器主体旋转 180º（根据步骤 2 中的标记来定位激光发射器）。点击 。

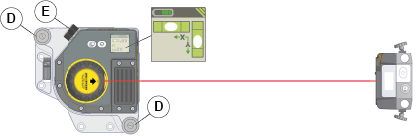

  1. 使用摆动螺钉 [D] 根据电子水平仪调平激光发射器。点击 。
  2. 使用激光发射器上的微调旋钮 [E]（在应用程序中突出显示）将激光束水平居中在探测器上，在 0.5 mm 范围内。请勿触摸探测器。点击 。通过应用程序自动将值减半。



调整值

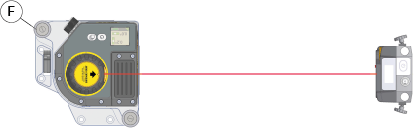

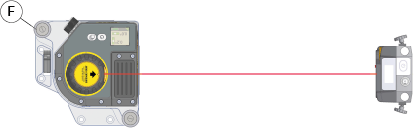

  1. 使用激光发射器上的摆动螺钉 [F]（在应用程序中突出显示）将探测器 PSD 的 V 值微调至 0.00。点击 进行校准。



校准水平仪

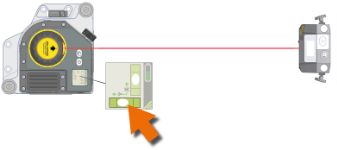

  1. 现在已自动校准电子水平仪的零点。点击 。



校准第二个电子水平仪

  1. 将激光发射器主体旋转 90º。点击 。
  2. 重复步骤 3-9。


验证校准精度

  1. 两个水平仪完成校准后，可以验证校准的准确性（可选）。点击 以继续执行验证程序，并按照应用程序中的说明进行操作。
    要退出校准程序而不进行验证，请按左上角的按钮返回主程序。
