使用 XT20/XT22

XT20 和 XT22 可以无线连接到 Easy-Laser® XT 对中应用程序，获取程序直线度和 Values。要查看设置和测量程序的示例，转到 测量

注意！如果要在垂直定向激光平面时使用 XT22 中的垂直方向电子水平仪，则在安装激光发射器时必须确保 XT22 产品标签朝上。请参见下图。



XT22 的垂直安装。



激光发射器安装

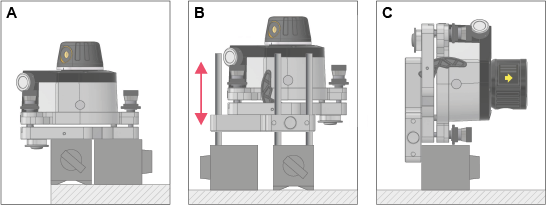

除了将激光发射器直接放置在被测物体上以外，还可以将其安装在磁座上。Multi 固定器 12-1275 提供了更加多样的安装方案，请参见下面的示例。

1. 将一个或两个磁座直接安装在摆动升降台上。必须先拆下释放杆。

2. 使用磁座上的 Multi 固定器和固定杆将激光发射器定位在所需高度。

3. 使用 Multi 固定器将激光发射器垂直安装在磁座上。

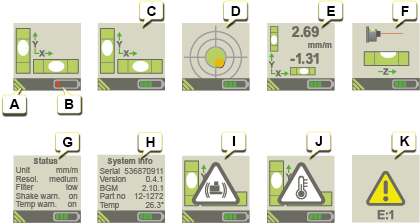

XT20/XT22 显示视图



1. 无线 XT 连接。

2. 电池状态。如有必要，请为 XT20/XT22 充电。

3. 测量视图：电子水平仪。

4. 测量视图：“交叉视图”。

5. 精密测量视图：高精度测量值（例如以毫米/米表示）。

6. 垂直测量视图。

7. 应用程序中所做设置的视图。

8. 系统信息。

9. 晃动警告，参见下文。

10. 温度警告，参见下文。

11. 无法访问设备，错误代码 E1。必须将装置送修。

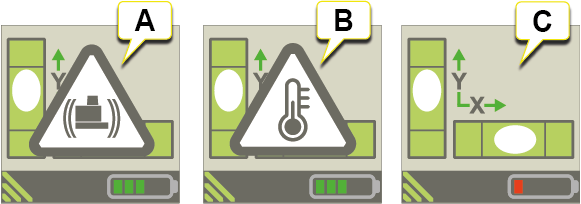

测量期间的警告

XT20/XT22 显示屏中可能出现以下警告：



1. 激光发射器的晃动警告。如果振动强度足以导致测量期间出现晃动警告，请从 XT 应用程序中提高电子水平仪的筛选级别（通过上下文菜单）。
2. 激光发射器的温度警告。

3. 电池电量不足警告。为激光发射器充电。



注意！当出现晃动警告或温度警告时，可通过按下激光发射器上的任意按钮将其清除。不过，建议在测量过程中清除 XT 应用程序中的警告，以免激光发射器发生移动。

注意！可通过在 XT 应用程序中选择“关闭”来完全停用晃动警告和温度警告。
