测量


激光束设置

在执行激光束设置时保持在“连接”视图 中。

注意!在此设置示例中,所有孔径都相同。

  1. 测量孔径。

  2. 根据孔径调整激光发射器的固定器。
  3. 将激光发射器和固定器 [a] 安装到第一个孔上。
    此操作现在设置 1 号孔位。

  4. 将探测器 [b] 尽可能靠近激光发射器。
    调整固定杆上的探测器,直到激光束击中探测器目标的中心 [c]。

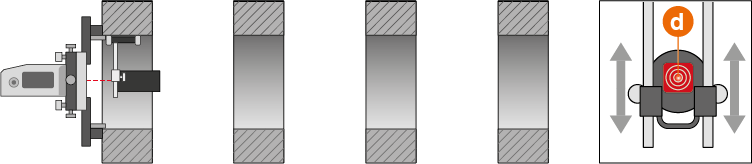

  5. 将探测器旋转 180º 并在固定杆上进行调整,直到激光束击中探测器目标的中心 [d]。

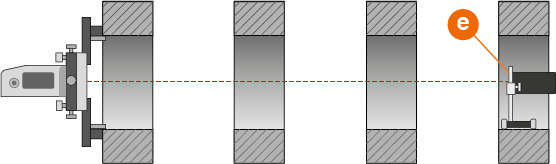

  6. 将探测器移动到要测量的最远的孔处 [g],然后根据图片进行放置。此操作现在设置 2 号孔中心位置。

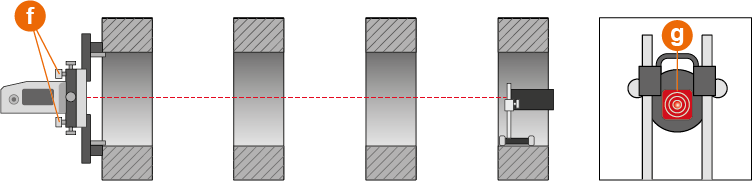

  7. 使用千分尺调整螺钉 [f] 调整激光束的角度,直到激光束击中探测器目标的中心 [g]。

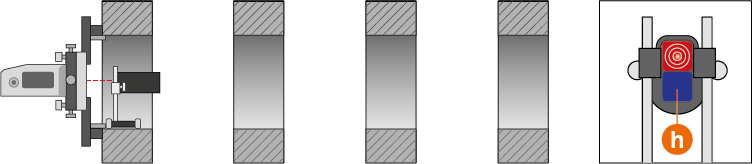

  8. 将探测器尽可能靠近激光发射器。打开探测器目标 [h],使激光束能够命中 PSD。



  9. 在“连接”视图 下,点击 0 以将该值调零。

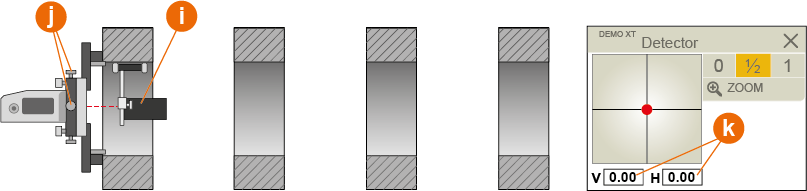

  10. 将探测器旋转 180º [i],然后点击 ½ 将该值减半。使用偏移集线器调整螺钉 [j] 调整激光发射器,直到激光束击中 0 值 [k]。

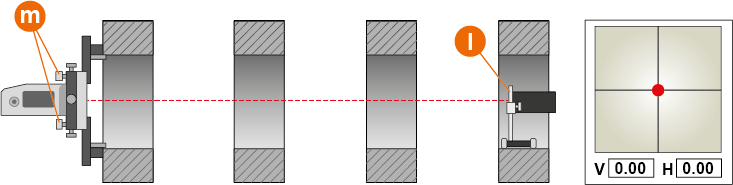

  11. 将探测器移动到 2 号设置孔中心位置 [l]。使用千分尺调整螺钉 [m] 将激光束的角度调整到 0 值。




  12. 建议重复步骤 4-11 并微调设置孔位。激光束必须击中两个设置孔位的中心(在 +/- 0.1 mm 范围内)。

测量

  1. 点击工作流中的“测量”请参见下面的“测量”视图

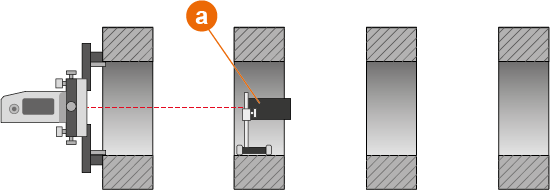

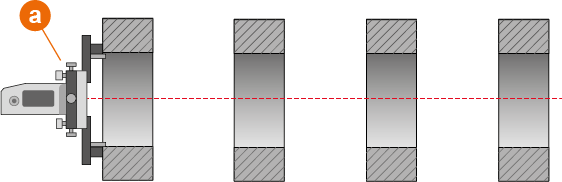

  2. 将探测器置于您要开始测量的孔位 [a],然后在列表中选择相应的测量位置,请参见下面的“测量”视图(位置 B)


  3. 点击 记录测量值,请参见下面的“测量”视图,然后为每个测量点记录一个新值。记录至少 3 个测量点。该程序现在计算孔中心位置的垂直值和水平值。



  4. 将显示测量值,请参见下面的“测量”视图。

  5. 选择下一个测量位置,请参见下面的“测量”视图,然后将探测器移动到相应的孔位。

  6. 对于每个孔位重复步骤 3 中的测量过程。

  7. 要进行测量,请从列表中选择记录的孔位,然后点击 请参见下面的“测量”视图。

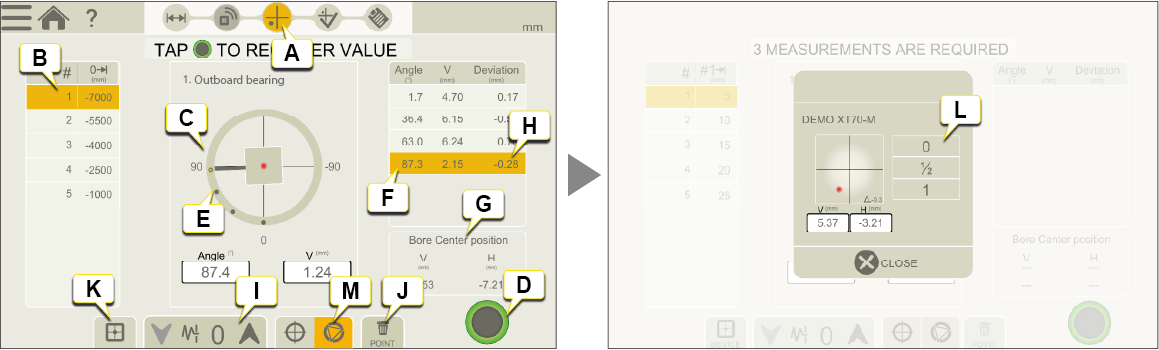

    “测量”视图。

  1. 测量图标在工作流中处于活动状态。
  2. 测量位置。复选标记表示已测量了该位置。
  3. 正在旋转的探测器的实时读数。
  4. 点击可记录活动测量点的测量值。
  5. 已记录测量点。
  6. 已记录测量值。
  7. 要获取孔中心位置值 V 和 H,需要至少 3 个记录的测量点(在至少 60º 范围内)。
  8. 偏差:要获取最佳孔中心位置与记录的孔中心点之间的偏差,需要至少 4 个记录的测量点。
  9. 点击可选择探测器的筛选器。转到 滤波器
  10. 点击可删除选中的测量点。

  11. 点击以显示实时设备。

  12. 当显示实时设备时,将值调零并减半。
    这不会影响测量。

  13. 点击以打开“圆度”视图,请参见下文



圆度

圆度用于测量单个轴承等。

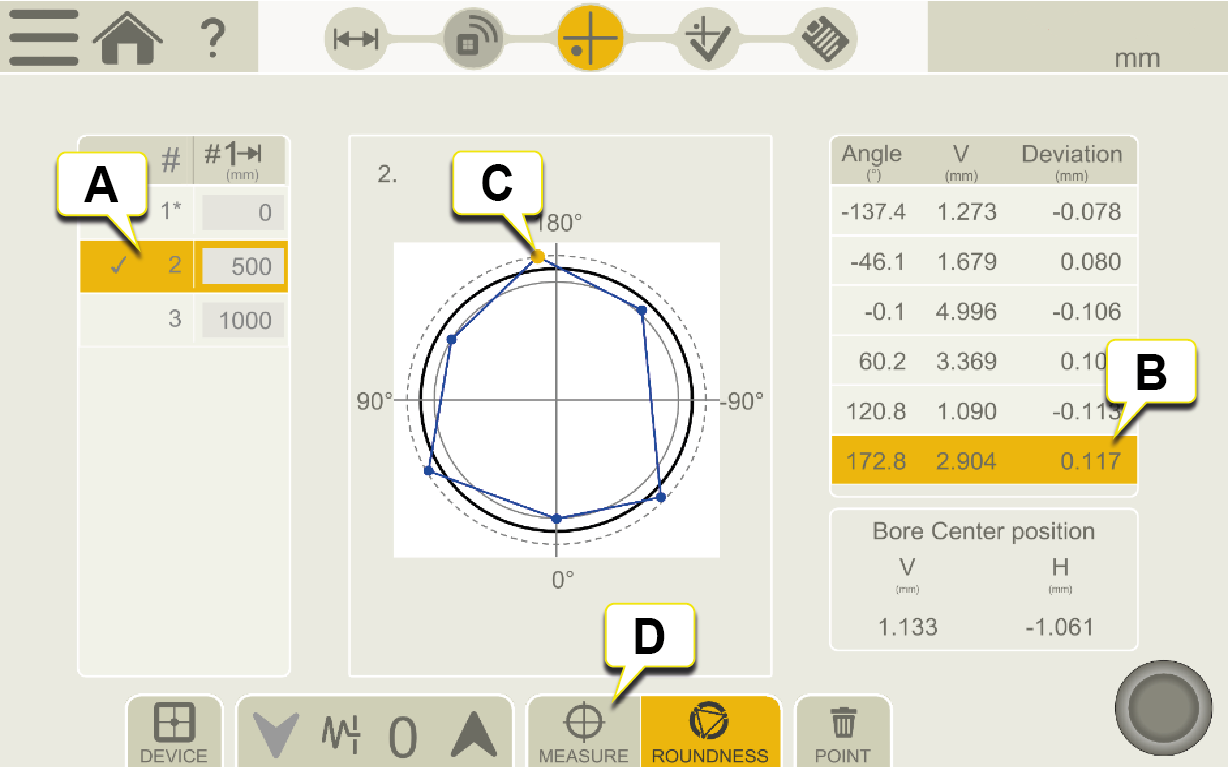

“圆度”视图。



  1. 所选的孔位置。
  2. 所选的测量值。
  3. 对应的测量点会在“圆度”图表中标记。
  4. 点击以返回孔中心“测量”视图。

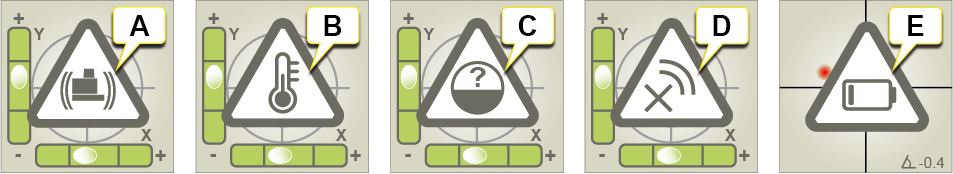

测量期间的警告

实时设备信息中可能出现以下警告。

  1. 激光发射器的晃动警告。通过在 XT 应用程序中选择晃动警告“关闭”可将其停用。如果振动强度足以导致测量期间出现晃动警告,请从 XT 应用程序中提高电子水平仪的筛选级别。
  2. 激光发射器的温度警告。通过在 XT 应用程序中选择温度警告“关闭”可将其停用。
  3. 没有可用的角度信息。激光发射器的电子水平仪和倾斜仪超出范围。请将发射器放置在靠近水平或垂直方向水平仪的位置。
  4. 设备已断开连接。

  5. 电池电量不足警告。为测量设备充电。
