将激光束调成锥形

如有需要，使用一张纸执行“粗略调成锥形”操作。

1. 将两个固定器置于 12 点钟位置。
2. 在固定杆和 M 固定器上的目标之间放置一张纸。
3. 在激光束击中纸张的位置做标记。
4. 将 S 单元旋转 180º。使用手柄。
5. 在激光束击中纸张的位置做标记。
6. 将激光束调整到两个标记之间的中间位置。使用 S 单元上的螺钉。
7. 对 M 单元重复此过程。

从 S 到 M 调成锥形

1. 将两个单元置于 12 点钟位置。
2. 向上移动 M 单元以在固定器上显示目标，请参见下图。
3. 注意激光束在位置 A 上击中目标的位置。
4. 将 S 单元旋转 180º。使用手柄。
5. 注意激光束在位置 B 上击中目标的位置。
6. 在这些位置之间画一条线，并标记位置 A 和 B 之间的中间点。
7. 将激光束调整到中间点 C。使用 S 单元上的螺钉。

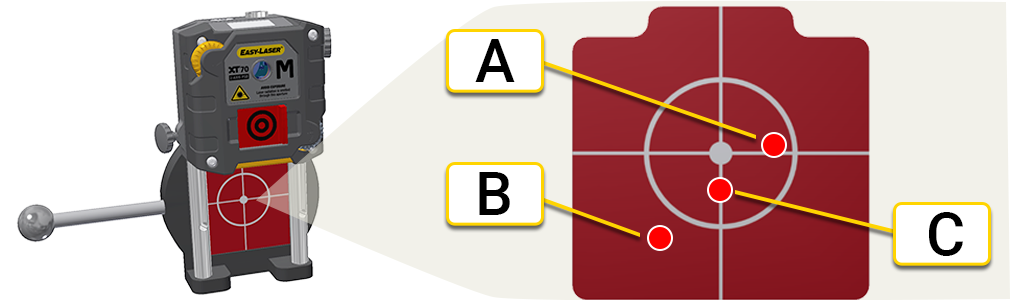

M 机器。目标显示在固定器上。



8. 再次将 S 单元旋转 180º。如果在旋转时激光束不移动，则其已正确调成锥形。
   如果移动超过 3mm，请重复步骤 3 – 7。
9. 拧松固定器上的螺钉，然后进行调整，直到激光束击中 M 固定器上目标的中心。

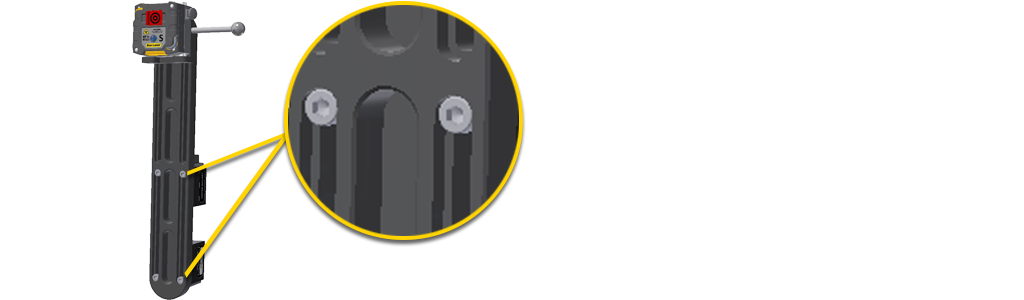

拧松螺钉以调整 S 形固定器



从 M 到 S 调成锥形

1. 将两个单元置于 12 点钟位置。
2. 将 M 单元向下移动至固定杆上，使其位于测量位置。
3. 向上移动 S 单元以显示目标，请参见下图。
4. 注意激光束在位置 A 上击中目标的位置。
5. 将 M 单元旋转 180º。使用手柄。
6. 注意激光束在位置 B 上击中目标的位置。
7. 在这些位置之间画一条线，并标记位置 A 和 B 之间的中间点。
8. 将激光束调整到中间点 C。使用 M 单元上的螺钉。
9. 再次将 M 单元旋转 180º。使用手柄。如果在旋转时激光束不移动，则其已正确调成锥形。
   如果移动超过 3mm，请重复步骤 4 – 8。
10. 调整可移动的机器，直到激光束击中 S 固定器上目标的中心。

确保激光束击中两个固定器上的目标中心。

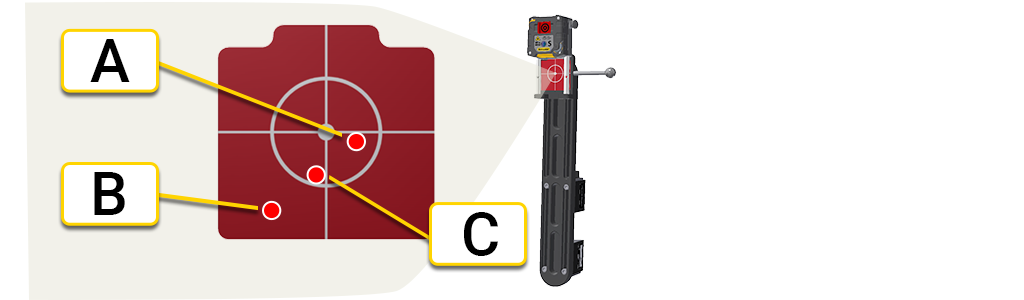

S 机器。目标显示在固定器上。



调整激光束

接下来将激光束调整到测量单元上目标的中心。

1. 将两个单元向下移动至固定杆上的测量位置。
2. 将两个单元置于 12 点钟位置。

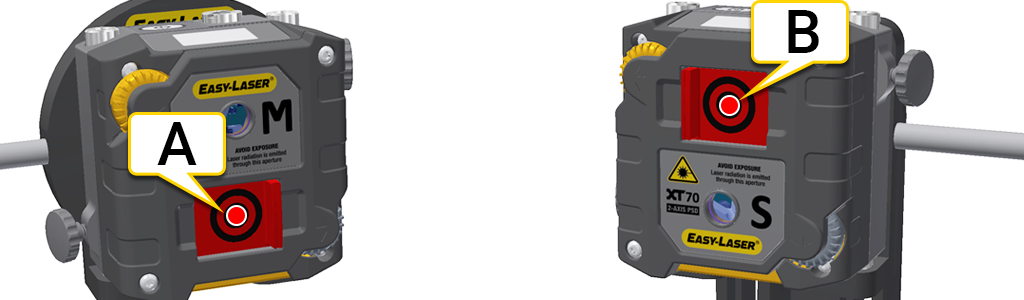

3. 调整激光束，直到其击中 M 目标的中心（下图中的 A）。使用 S 单元上的螺钉。
4. 调整激光束，直到其击中 S 目标的中心（下图中的 B）。使用 M 单元上的螺钉。

1. 将 S 单元调整到 M 目标的中心。
2. 将 M 单元调整到 S 目标的中心。
