結果

在「結果」檢視中會清楚顯示偏移、角度和腳座值。其中顯示水平和垂直方向。切換選擇將 V 或 H 檢視分開，或者選擇 V/H 合併檢視。您可以切換「量測」、「結果」和「調整」檢視。

如果要調整機器，請點選 。完成調整後，即可返回「結果」檢視。

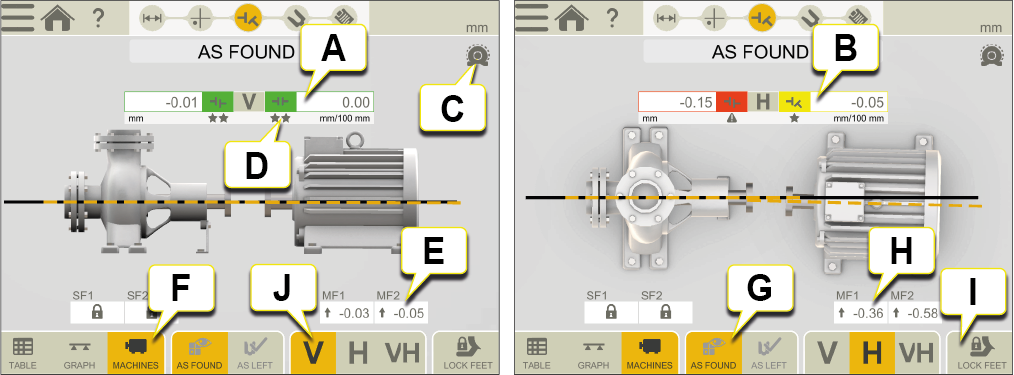

1. 垂直偏移和角度值。對於機間軸：移至 機間軸結果。
2. 水平偏移和角度值。
3. 已設定熱補償。
4. 公差指標。
5. 垂直腳座值。如果您已鎖定腳座，這將顯示鎖定 。
6. 顯示「表格」或「機器」檢視。移至 結果表。
7. 顯示「同發現」或「同保留」值。
8. 水平腳座值。
9. 鎖定腳座。移至 鎖定的腳座。
10. 切換選擇垂直或水平檢視。

注意！您有鎖定腳座時，將同時顯示兩個機器，而且您必須在 V 值與 H 值之間切換。

如何讀值

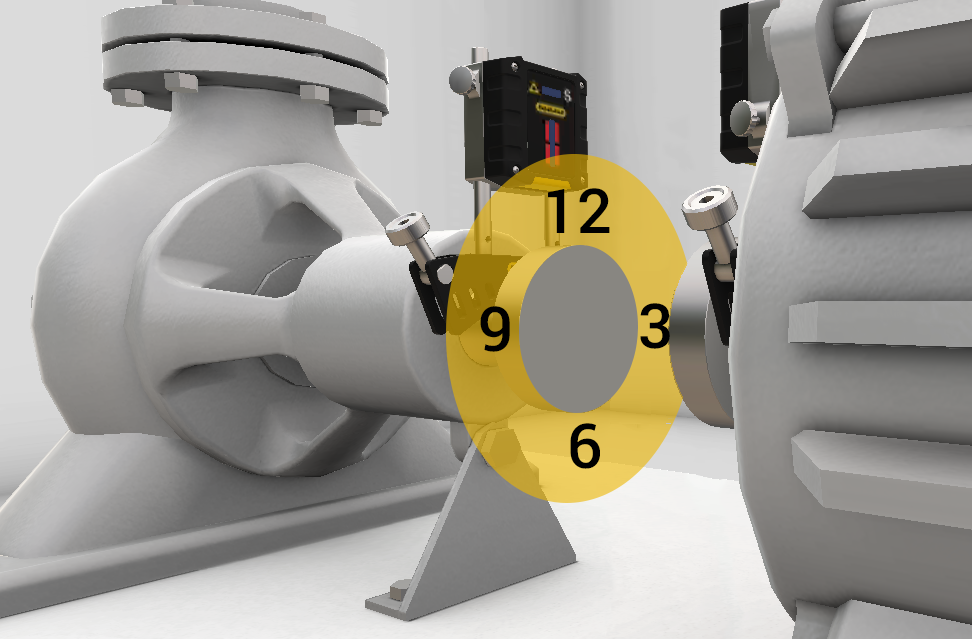

讀值時，從移動式機器 (M) 面向固定機器 (S)。9 點鐘方向在左邊，如量測程式所示。





「同發現」或「同保留」

在標籤上，可以切換顯示「同發現」或「同保留」值。

	「同發現」是調整前進行的最後量測。
	同保留是最後的調整結果。如果已經完成「調整」檢視 (並顯示即時值) 並返回「結果」檢視，即可使用。

顯示間隙

預設顯示角度誤差/100 公釐。若要顯示間隙，您需要設定聯結器直徑。

若要顯示間隙的結果，請點選 和 。



注意！對於一些機器組態，3D 結果可能不準確。這僅供參考，可能並不一定顯示機器的正確旋轉和位置。顯示的腳座值和聯軸器誤差值始終準確，如果 3D 結果更準確，則應該遵循。

偏移和角度值

偏移和角度值指出機器對準聯結器的程度。這些值會在水平和垂直方向顯示。這些值必須在公差內。

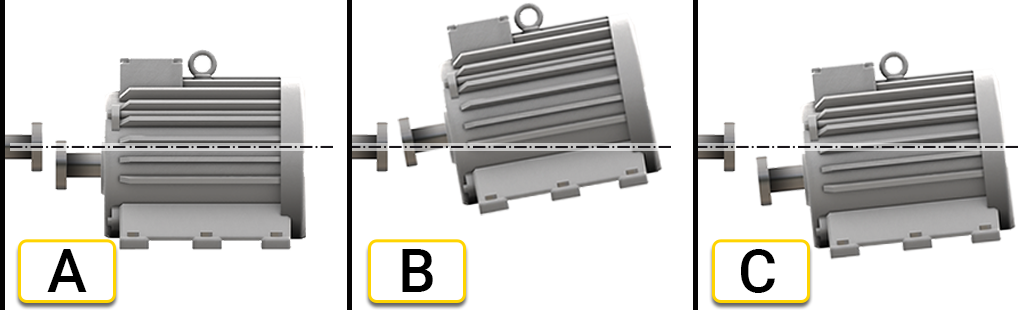

1. 偏移。兩個軸的中心線不同軸，而是平行線。這是在聯結器中心點測得的。此範例顯示負偏移。
2. 角度偏差。兩個軸的中心線不是平行線。此範例顯示正角度。
3. 偏移和角度偏差。偏差通常是偏移和角度偏差的組和。

機間軸結果

如果您選取了機間軸，會顯示角度 A 和角度 B 的值。這些值會在水平和垂直方向顯示。

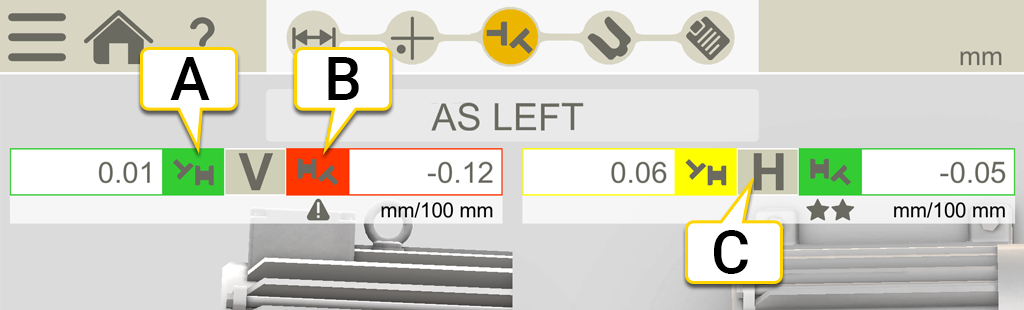

1. 角度 A 的垂直值。
2. 角度 B 的垂直值。
3. 水平值。



角度 A 和角度 B
