XT50 技術資料
XT50 設計在具有潛在爆炸危險 (EX) 的環境中使用。適用特定的 EX 認證；請參見以下技術資料。請閱讀並遵循以下描述的安全規定。.
零件編號 12-1027
零件編號 12-1028
注意！根據本手冊的說明，本裝置是量測系統的一部分，其預期用途是與其他 Easy-Laser 產品搭配用於工業量測。本裝置僅供專業使用。如因不當使用本裝置而造成機器或系統損壞，Easy-Laser 及其授權經銷商概不負責。
| 偵測器類型 | 1 軸 TruePSD 20x20 mm |
| 通訊 | 無線技術 |
| 電池類型 | 大容量充電鋰電池 |
| 運作時間 | 最長連續 20 小時 |
| 解析度 | 0.001 mm |
| 量測精度 | ±0.001 mm ±1% [±0.05 mils ±1%] |
| 量測範圍 | 達到 20 m |
| 雷射類型 | 二極體雷射 |
| 雷射波長 | 630–680 nm |
| 雷射等級 | 安全等級 2 |
| 雷射輸出 | <1 mW |
| 電子測斜儀 | 0.1° 解析度 |
| 環保 | IP 等級 66 與 67 |
| 運作溫度 | -10 to +50 °C [14 to 122 °F] (環境) |
| 存放溫度 | -20 to +50 °C [-4 to 122 °F] (環境) |
| 高度 | 0-2000 m |
| 相對溼度 | 10–95% |
| OLED 顯示器 | 128x64 像素 |
| 外殼材質 | 陽極氧化鋁 + PC/ABS + TPE |
| 尺寸 | 寬x高x深：76x76.5x50.9 mm |
| 重量 | 316 g |
| Ex 分類 |
 II 2G Ex ib op is IIC T4 Gb，-10°C ≤ Ta ≤ +50°C |
|
II 2D Ex ib op is IIIC T135°C Db， -10°C ≤ Ta ≤ +50°C * |
|
| Ex 認證 | Presafe 17 ATEX 10552X |
| IECEx PRE 17.0049X | |
| 專為戶外使用 (污染等級 4) | |
* EX 分類說明，請參閱下文。
更換電池或維修
如需更換電池或需要維修裝置，必須將裝置送到瑞典服務中心。
務必使用 Easy-Laser 提供的電池。
雷射分類
XT50 屬於 2 類雷射產品，如需更多資訊，移至 安全注意事項。
這些產品在合理可預期的運作條件下相當安全，而且，只要按照此使用者手冊使用和維護產品，不會對眼睛造成傷害。
| 平均功率 | 最大0.6 mW |
| 脈衝持續期間 | 10-17 µs |
| 脈衝能量 | 最大20 nJ |
| 波長 | 630–680 nm |
| 光束擴散 | < 1.5 mrad |
| 脈衝重複頻率 | 32-47 kHz |

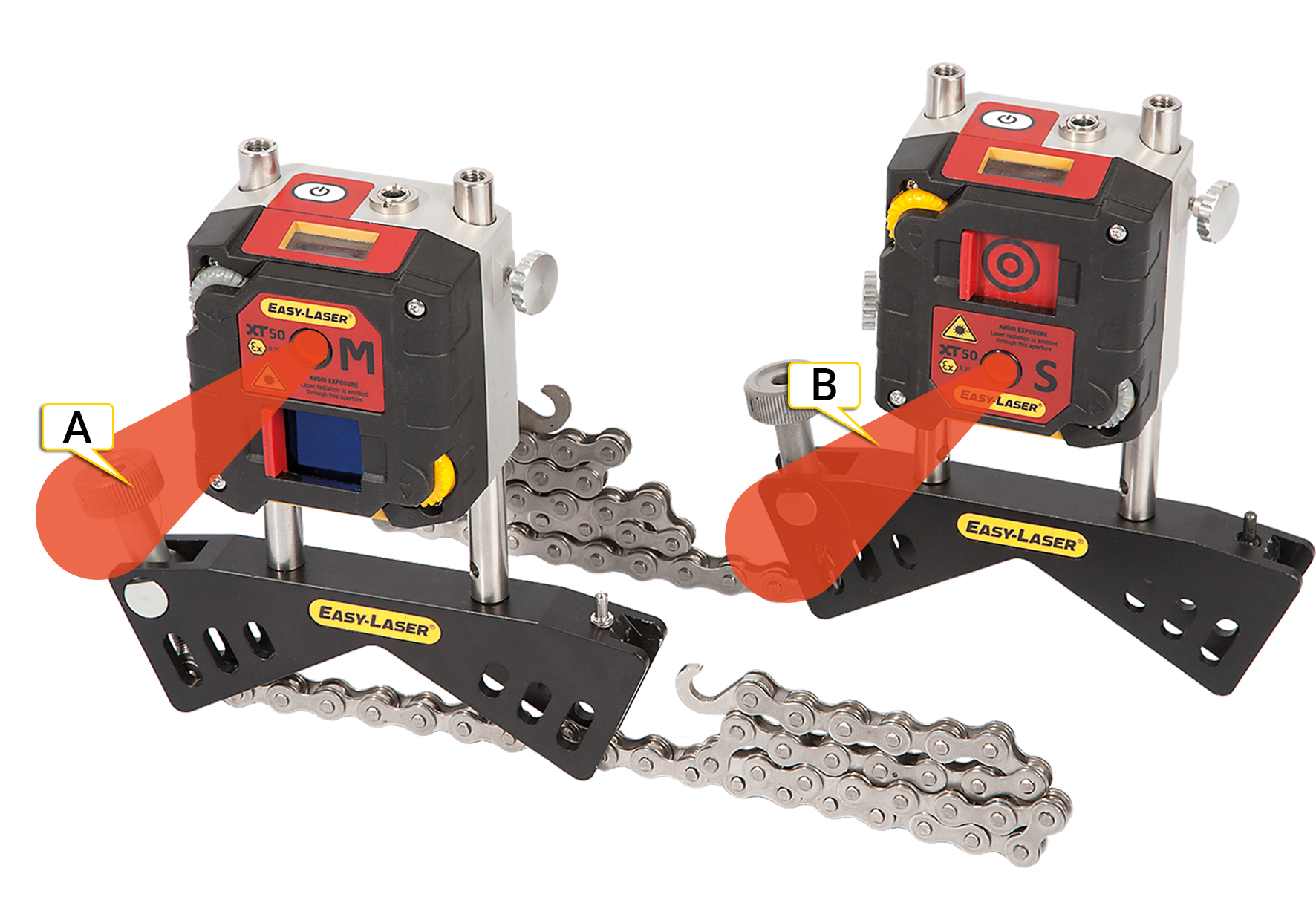

- M 裝置的雷射光束
- S 裝置的雷射光束
* EX 分類說明：
II = 產品組。表示該儀器已獲准用於除礦井以外的所有區域。
2G = 用於氣體環境的產品類別。用於區域 1 和區域 2 的本質安全設備
(可能出現爆炸性氣體環境 - 氣體、薄霧和蒸氣)。
2D = 用於粉塵環境的產品類別。用於區域 21 和區域 22 的本質安全設備
(可能出現爆炸性粉塵環境)。
ib op is = EX 保護類型 (本質安全和安全雷射輻射程度)。
IIC = 氣體環境的爆炸組。示例氣體：氫氣和乙炔。
IIIC = 粉塵分類。表示儀器經批准用於處理易燃纖維粉塵、非導電粉塵和導電粉塵。
T4 = 氣體環境的溫度等級。該溫度等級表示產品外露表面的最高溫度，
對應的最高溫度為 135°C。
T135°C = 粉塵環境的溫度等級。表示產品外露表面的最高溫度為 135°C。
Gb = 氣體環境的設備保護等級。對應於區域 1 和 2。
Db = 設備對粉塵環境的防護等級。對應於區域 21 和 22。
Ta = 環境溫度。表示產品僅在規定的環境溫度範圍內的 EX 環境中使用是安全的。
安全注意事項/警告
- 請勿在具有潛在爆炸危險的環境中充電。
- 務必閱讀並依循操作規定。
- 開啟裝置外殼將會使防爆標準和保固失效，並可能會導致具有危險性的曝光。
- 所有的維修都必須在瑞典的 Easy-Laser 主服務中心完成。
- 請務必使用內含的 Easy-Laser 充電器 (12 V)。
- EX 等級僅適用於 XT50 量測裝置（零件號 12-1026 和 12-1027）。支架、固定設備、外殼和其他配件不屬於任何 EX 分類，在 EX 環境中使用前必須由使用者進行評估。Easy-Laser 對配件的 EX 安全性概不負責
含雷射安全注意事項的標籤
