XT60 技術資料
零件編號 12-1028
零件編號 12-1029
XT60 量測裝置有大尺寸 20x20 mm PSD 和 OLED 顯示器，可顯示裝置的角度。
注意！根據本手冊的說明，本裝置是量測系統的一部分，其預期用途是與其他 Easy-Laser 產品搭配用於工業量測。本裝置僅供專業使用。如因不當使用本裝置而造成機器或系統損壞，Easy-Laser 及其授權經銷商概不負責。
服務與支援
如果裝置損壞，則必須將其送修。請聯絡 www.easylaser.com 上的當地服務中心。
| 偵測器類型 | 1 軸 TruePSD 20x20 mm |
| 通訊 | 無線技術 |
| 電池類型 | 大容量充電鋰電池 [3.7 V, 7.4 Wh, 2000 mAh] |
| 運作時間 | 最長連續 24 小時 |
| 解析度 | 0.001 mm |
| 量測精度 | ±1 µm ±1% |
| 量測範圍 | 達到 20 m |
| 雷射類型 | 二極體雷射 |
| 雷射波長 | 630–680 nm |
| 雷射等級 | 安全等級 2 |
| 雷射輸出功率 | <0.6 mW |
| 電子測斜儀 | 0.1° 解析度 |
| 環保 | IP 等級 66 與 67 |
| 運作溫度 | -10–50 °C |
| 存放溫度 | -20–50 °C |
| 相對溼度 | 10–95% |
| OLED 顯示器 | 128x64 像素 |
| 外殼材質 | 陽極氧化鋁 + PC/ABS + TPE |
| 尺寸 | 長x寬x高：76x76.4x45.9 mm |
| 重量 | 272 g |
| 高度 | 0-2000 m |
| 專為戶外使用 (污染等級 4) | |
更換電池
如需更換電池，請聯絡當地的服務中心。
務必使用 Easy-Laser 提供的電池。
雷射分類
XT60 屬於 2 類雷射產品，如需更多資訊，移至 安全注意事項。
這些產品在合理可預期的運作條件下相當安全，而且，只要按照此使用者手冊使用和維護產品，不會對眼睛造成傷害。
| 平均功率 | 最大0.6 mW |
| 脈衝持續期間 | 10-17 µs |
| 脈衝能量 | 最大20 nJ |
| 波長 | 630–680 nm |
| 光束擴散 | < 1.5 mrad |
| 脈衝重複頻率 | 32-47 kHz |

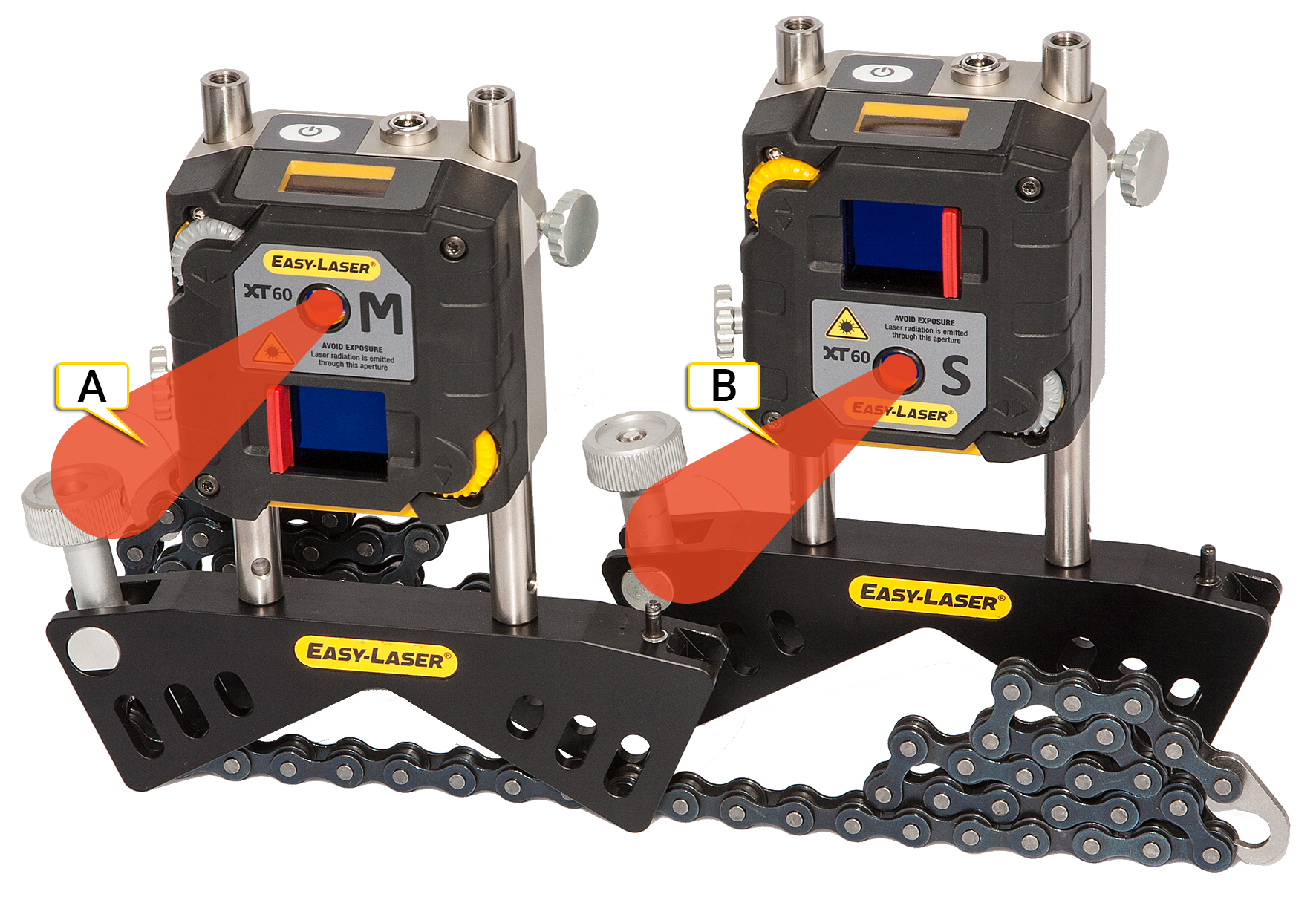

- M 裝置的雷射光束
- S 裝置的雷射光束
含雷射安全注意事項的標籤
XT60 背面的標籤：
XT60 正面的標籤：
