XT40

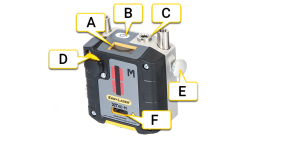

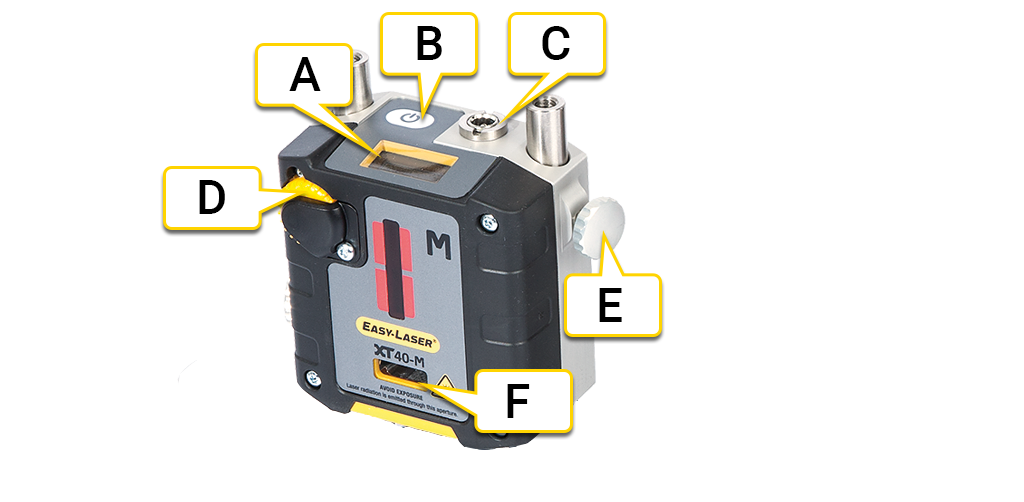

XT40 量測裝置採用線型雷射和 30 mm PSD。

1. 資訊顯示器
2. 「開啟」/「關閉」按鈕
3. 充電纜線的連接
4. 雷射調整旋鈕
5. 鎖定旋鈕
6. 雷射孔



移至 安裝 XT40

移至 概略對準 XT40

移至 XT40 技術資料



資訊顯示器

量測裝置配備資訊顯示器，能夠顯示角度值和電池資訊。量測裝置啟動時，資訊顯示器將開始作用。

	啟動時，顯示器將顯示設備的版本。啟動大約需要 3 秒。
	電池圖示將顯示百分比，呈現電池的剩餘電量。
	電池正在充電。充滿電時符號顯示 100。
	電池剩餘電量低於 10 %。進行裝置充電。
	裝置無法提供電池的相關資訊。進行裝置充電，直到電池圖示顯示 100。
	電池發生問題。可能遺失或受損。
	裝置即將關閉。關閉大約需要 3 秒。
	故障。重新啟動裝置，如果沒有任何作用，請聯絡服務中心。
	系統故障。請記下錯誤碼並聯絡服務中心。關閉裝置，請勿充電。
	此圖示指出顯示裝置與量測裝置之間已建立無線通訊。
