雷射發射器 XT20/XT22

有數位顯示器和電子水準儀的雷射發射器 XT20 和 XT22。
XT20 和 XT22 可與 XT 程式平直度和值一起使用。
XT22 也有額外的垂直水準儀和內建可逆角棱鏡，可用於各種幾何量測。
XT20 和 XT22 可以無線連線至 Easy-Laser® XT 對準應用程式。

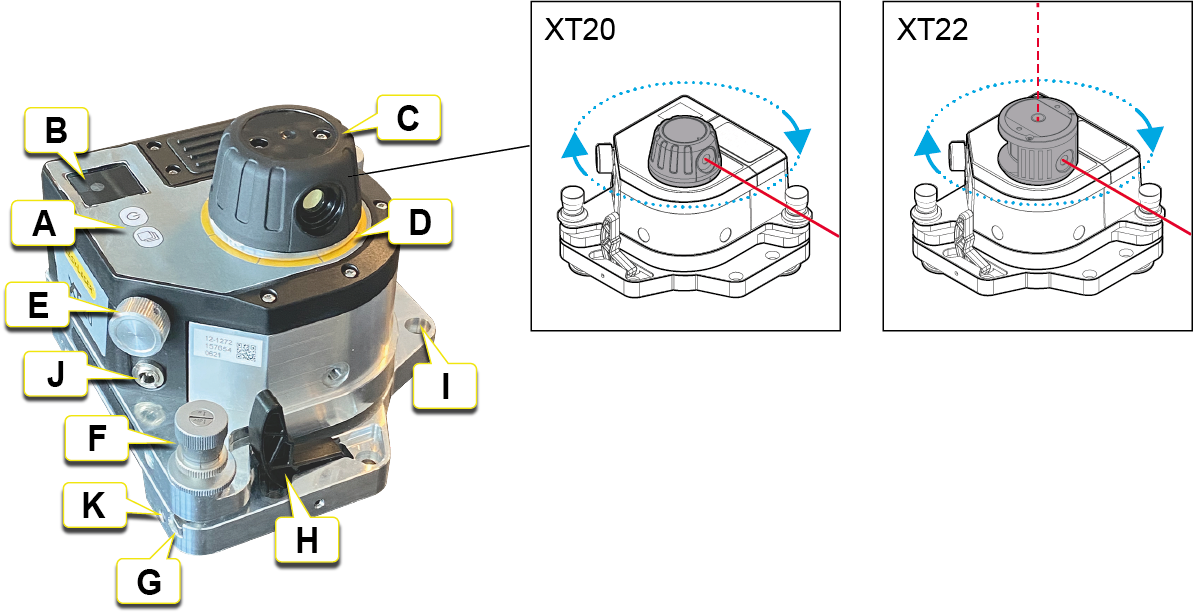

1. 開啟/關閉， 變更顯示檢視。
2. 量測顯示器。

3. 可手動旋轉的雷射頭 (有 XT22 的可逆角棱鏡)。

4. 每 45° 進行標記，以便快速概略對準。
5. 微調。
6. 傾斜螺絲 (x2)。
7. 傾斜台。
8. 釋放測桿。也用於在放置於表面上時減弱磁力。
9. 磁鐵底座的固定。
10. 變壓器充電連接埠。
11. 用於安全帶和其他配件/適配件的螺紋 M6 孔 (x4)。


安全帶

使用經核准的安全帶以防止設備掉落和造成傷害。選擇應載重重量及適用情況經核准的安全帶。務必遵循公司內部的安全工作規則。應使用隨附的 M6 螺絲 (零件編號 01-1402) 將安全帶連接至設備。經常檢查安全帶是否有損壞及磨損。如果會突然下降，請更換新品。將安全帶固定在設備上方。



傾斜螺絲

雷射發射器調平台上的傾斜螺絲必須按照說明仔細操作。



目測概略對準 (偵測器) 目標

檢查微調螺絲的位置。它應該在大約2.5 公釐的標稱位置。

1. 鬆開鎖定螺絲。
2. 使用粗調螺絲調整到所需位置。
3. 鎖緊鎖定螺絲。



對偵測器和讀數值進行數位微調

1. 檢查鎖緊螺絲是否鎖緊。
2. 使用微調螺絲調整至所需值。

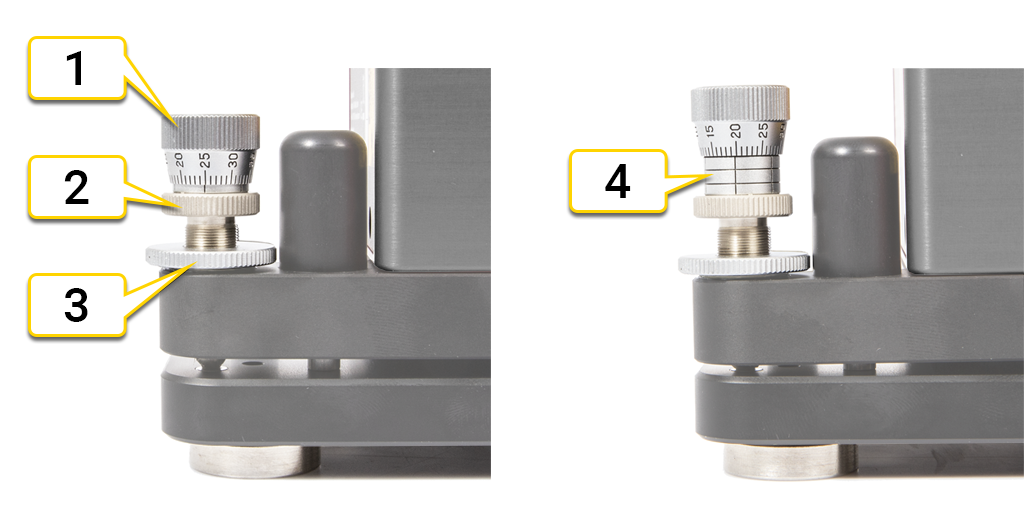

1. 微調螺絲
2. 粗調螺絲
3. 鎖定螺絲
4. 最大位置



















對 XT20/XT22 充電

插入變壓器即可對 XT20/XT22 充電。充電時可以繼續使用 XT20/XT22，請參閱下文的註釋。

充電時顯示檢視。

充電溫度，移至 XT20/XT22 技術資料

注意！如果雷射發射器在「開啟」時充電，充電時間會更長，藉以減少影響量測穩定性的熱量產生。為了達到最佳量測穩定性並且盡可能縮短充電時間，建議在「關閉」時對 XT20/XT22 充電。



雷射發射器 XT20 和 XT22 的角度單位設定

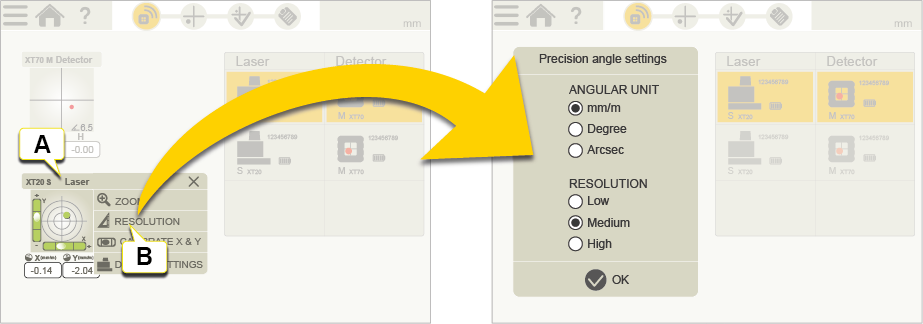

點選即時裝置檢視以開啟「內容」功能表，並點選「解析度」。設定 XT20/XT22 的角度單位和解析度 (小數位數)。XT20/XT22 量測顯示器中的角度單位和解析度與應用程式中的設定相同。

1. 點選即時裝置檢視以開啟「內容」功能表。
2. 點選設定角度單位和解析度。





XT20 和 XT22 的設定

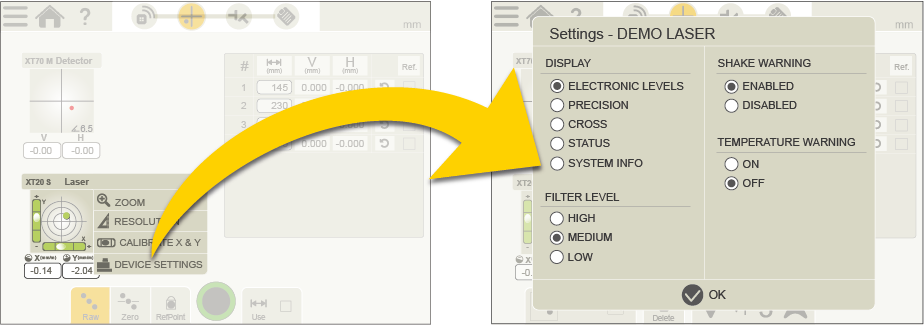

點選即時裝置檢視以開啟「內容」功能表，並點選「設定」。設定顯示檢視、篩選水準，以及搖動警告和溫度警告的啟動/停用。

注意！只有 XT20/XT22 連線至 XT 應用程式時才能選取篩選器。未連線時預設為「低」篩選水準。

雷射發射器 XT20 和 XT22 的校正

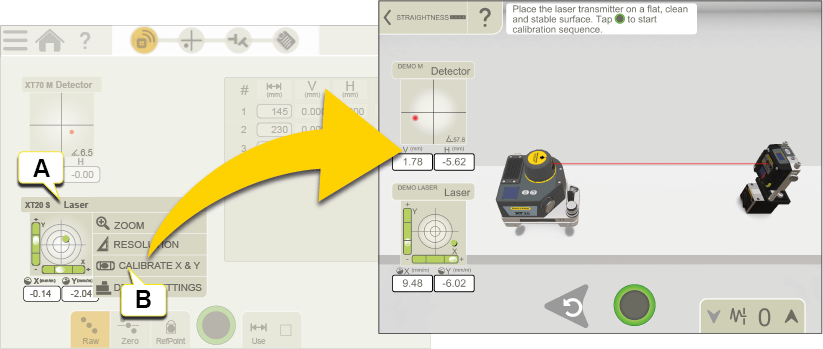

點選即時裝置檢視以開啟「內容」功能表並點選「校正」。按照應用程式中的校正指南，水平校正 XT20/XT22 電子水準儀。

移至 水平校正 XT20/XT22 電子水準儀

移至 垂直校正 XT22 電子水準儀

1. 點選即時裝置檢視以開啟「內容」功能表。
2. 點選即可校正雷射發射器。

注意！如果您想要使用電子水準儀，則必須在開始量測之前予以校正。
