量測

設定

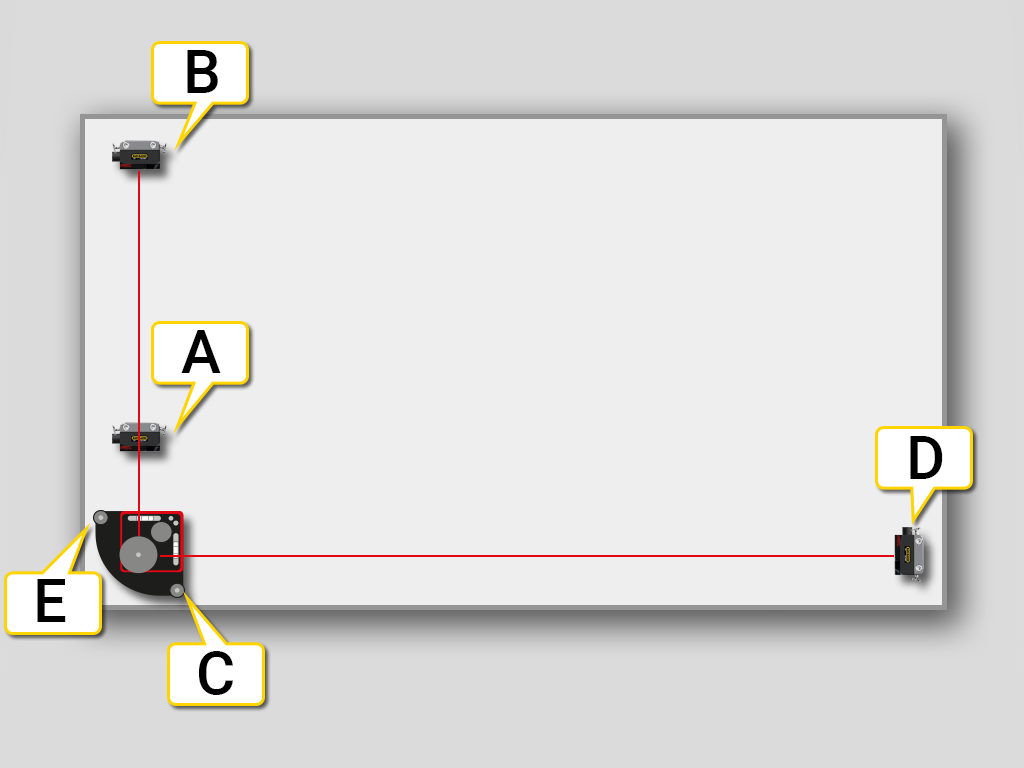

1. 將雷射發射器放置在平台上或安裝在三腳架上。
2. 點選目標以連接量測裝置。如果需要更大的目標，請點選 。
3. 將 M 裝置放置在靠近發射器的點 A 上。
4. 調整測桿上的 M 裝置，直到雷射命中目標中心為止。
5. 選取 將值歸零。現在這是第二個參照點。
6. 將 M 裝置移動到點 B。
7. 使用傾斜台上的螺絲 C 調整雷射光束。調平為 ± 0.1 mm。
8. 將 M 裝置移動到點 D。
9. 使用傾斜臺上的螺絲 E 調整雷射光束。調平為 ± 0.1 mm。

重複該程序，直到所有三個參照點都在 ± 0.1 mm 的範圍內。

	點選可放大目標。
	將顯示的值歸零。將目標的零點移至雷射點。
	將顯示的值減半。將目標的零點朝雷射點移至一半的位置。
	恢復至絕對值。目標零點回到中心點。

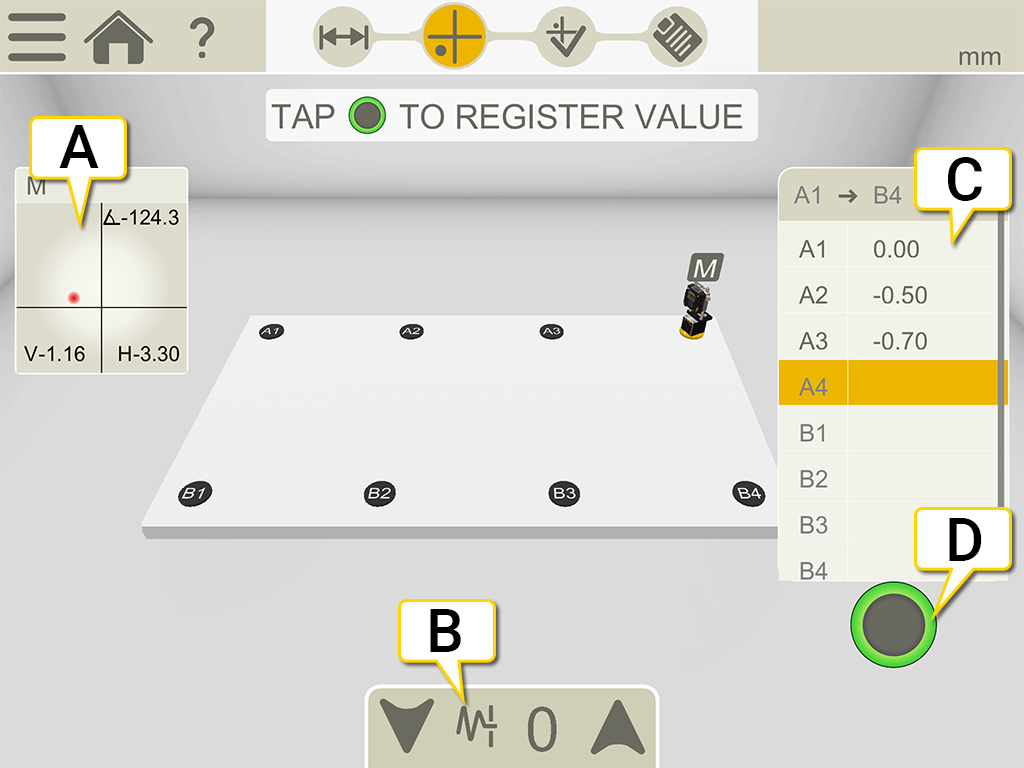

量測

1. 點選 登記值。第一個量測的點將設為零。
2. 點選 顯示「結果」檢視。

1. 點選選取偵測器。
2. 點選以選取篩選器。移至 篩選器
3. 登記值。點選要量測的值。
4. 點選將登記點。

邊緣警告

雷射光束接近邊緣時，邊緣會「亮起」，發出警告。邊緣警告發出時，仍然可以登記值。
